1.液压压力测量前的准备工作

1）测试设备7MPa（70kgf/cm²）压力计一套，40～50MPa（400～500kgf/cm²）压力计两套，压力测量及分析仪器一套。

2）液压油清洁度的测量。释放液压油箱的空气后，打开护盖并从油箱中取出样油，然后用分析仪器加以测量，如果测得值高于参考值，则更换回流滤芯或者更换液压油。

2.安装压力计的位置

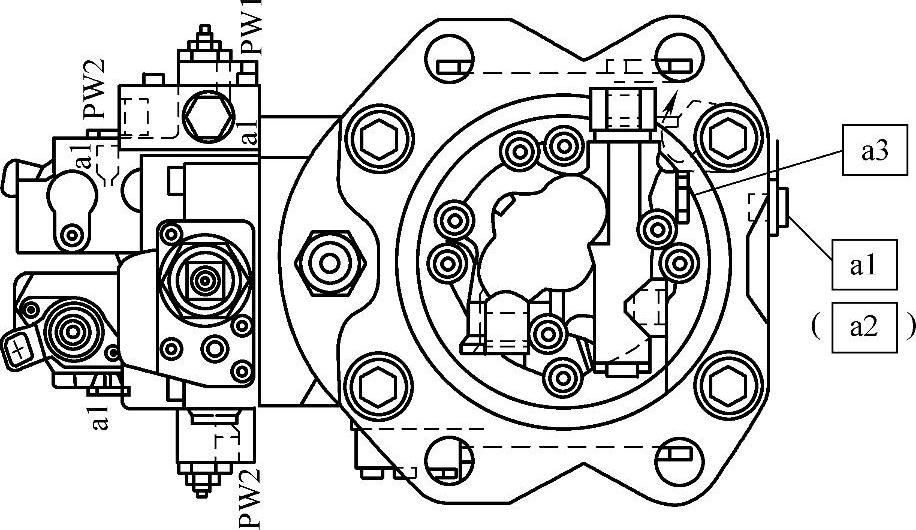

1）主油路主泵上的仪表口位置如图7-9所示，用测量压力的堵头更换主泵仪表口a1（a2）处PF1/4堵头，并接上50MPa压力计。

图7-9 主泵上的仪表口位置

2）控制油路用PF1/4堵头，更换先导仪表堵头a3进行压力测量，并接上7MPa压力计。

正常情况下，压力可通过下列维修诊断号码加以测得，但在发生故障时，必须安装上述压力计并进行适当的压力调整。

主油路的维修诊断号码：No.14；

先导二级压力的维修诊断号码：No.11～13。

3.压力调整位置

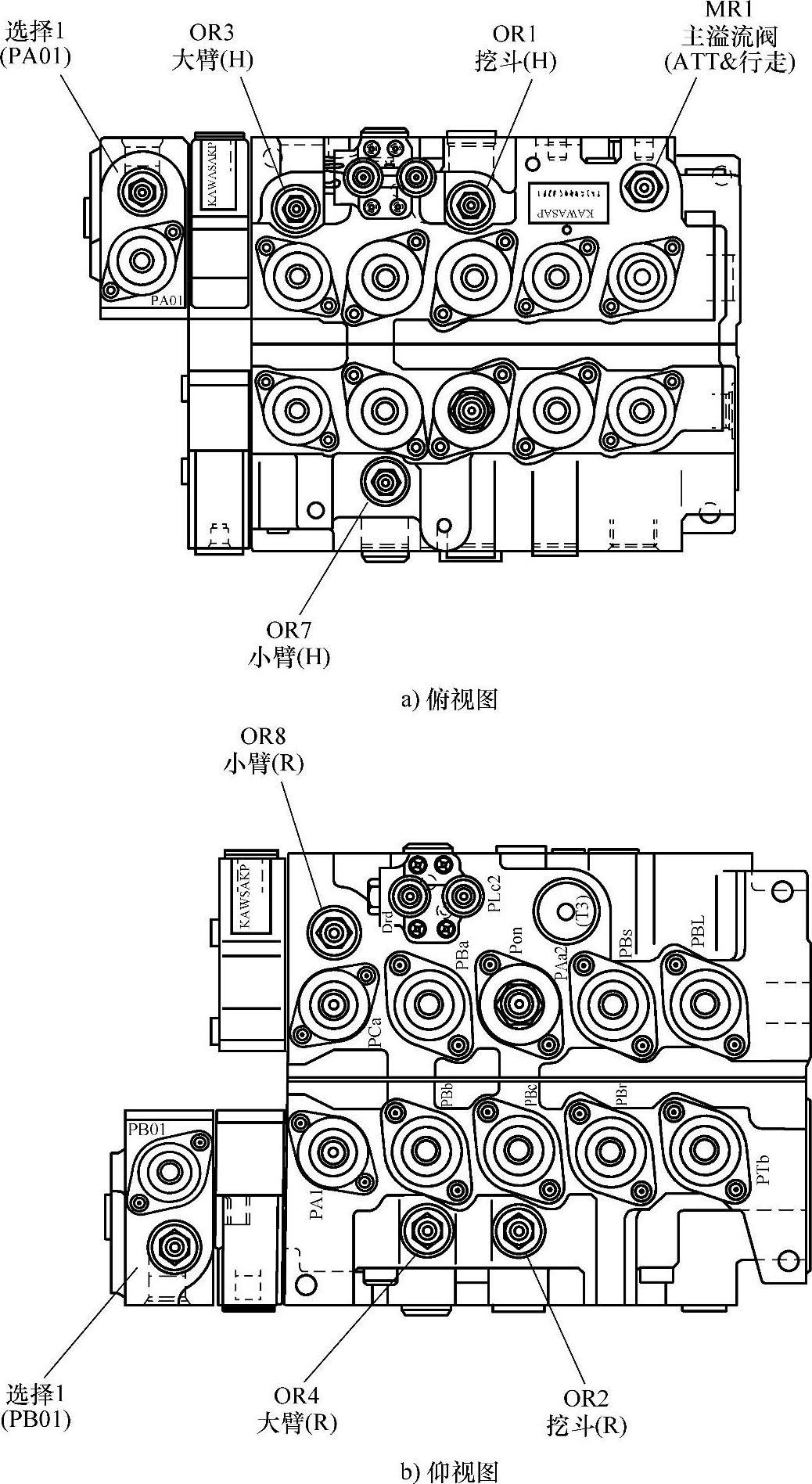

1）主控制阀上的溢流阀位置如图7-10所示。

图7-10 主控制阀上的溢流阀位置

2）先导溢流阀PR1位于与主泵相连接的齿轮泵的上面。先导溢流阀的位置如图7-11所示。(www.daowen.com)

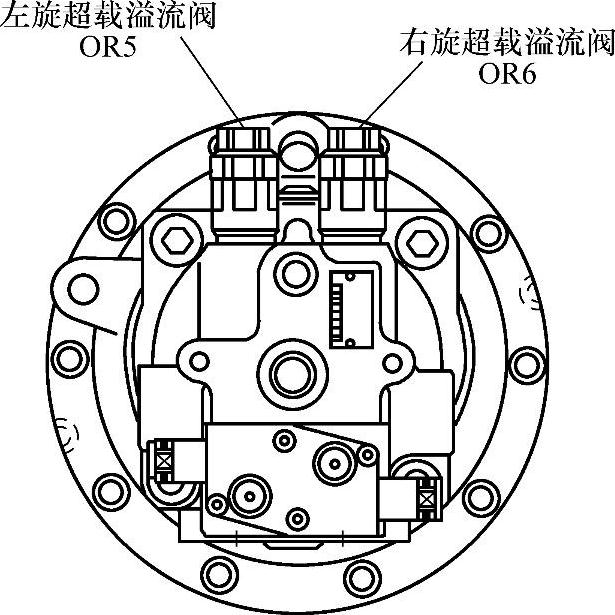

3）旋转超载解除。旋转马达配备有PA及PB堵头，用于测量压力，但测量是通过仪表口al与a2实现的。旋转超载溢流阀位置如图7-12所示。

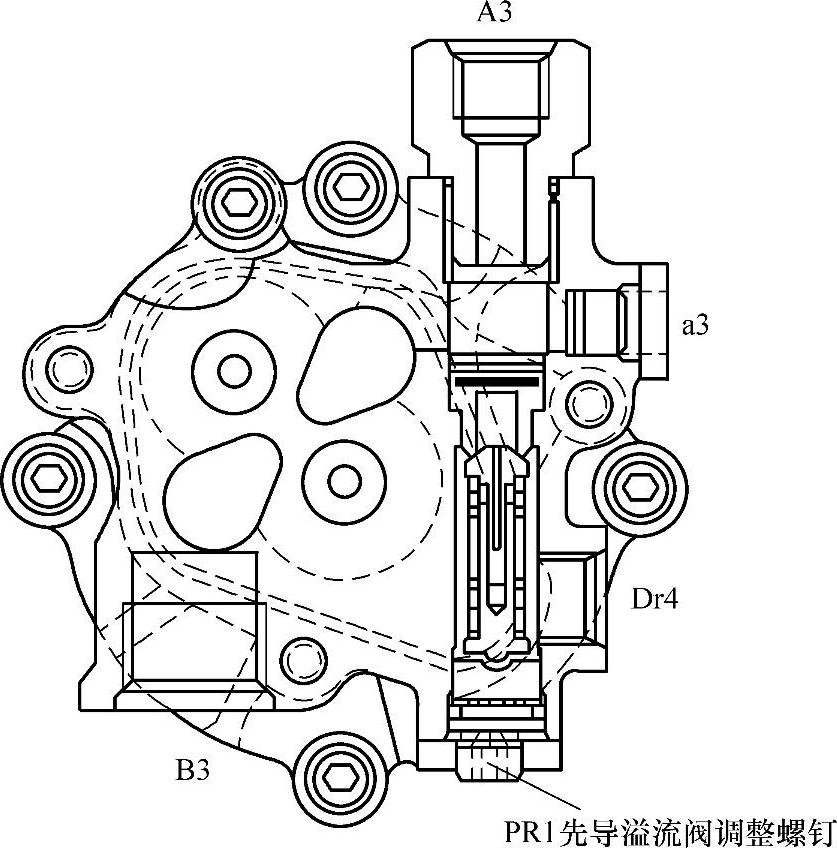

图7-11 先导溢流阀的位置

图7-12 旋转超载溢流阀位置

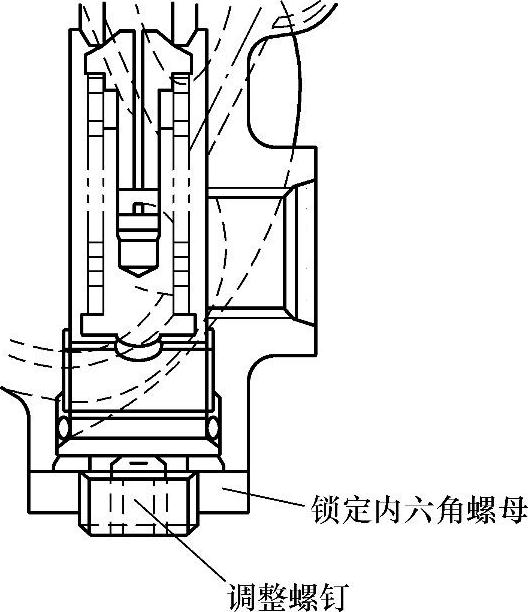

图7-13 先导溢流阀的调整螺钉

4.溢流阀调整步骤

1）先导溢流阀。调整图7-13所示的调整螺钉。调整螺钉转动的圈数是根据压力变化确定。一般旋转一圈约为2.1MPa。

2）两级主溢流阀（行走与ATT部分通用）。如图7-14所示，从增压边开始，旋松螺母1，用调整螺钉2调整压力，在完成增压边的压力调整后，旋紧螺母1。

然后，旋松螺母3，用调整螺钉4调整标准边的压力并在调整完成后紧固螺母3。

调整时，调整螺钉圈数随着压力变化而确定调整状况。一般情况下增压边和标准边调整螺母旋转一圈均约18MPa。

3）过载溢流阀（大臂，挖斗，小臂部分）。如图7-15所示，拧松锁定螺母并用调整螺钉进行调节。调整一圈约8MPa。

4）旋转过载溢流阀。如图7-16所示，当需对压力进行调整时，拧松锁定螺母并用护帽调节压力。调整一圈约10.2MPa。当调整压力超过1MPa时，应更换溢流阀总成。

5）行走过载安全阀。厂商在装运前就对此进行了调整，如果仍需调整螺母（见图7-17），则拧松螺母并用调整螺钉进行调节。
