1.所有的前端液压缸功能都软弱

如果运动速度正常而动力软弱，则主溢流阀可能有故障。如果运动速度太慢，则泵控制系统可能有故障，此外先导系统也可能有故障。该故障的诊断流程如图5-29所示。

图5-27 速度不平衡2故障的诊断流程

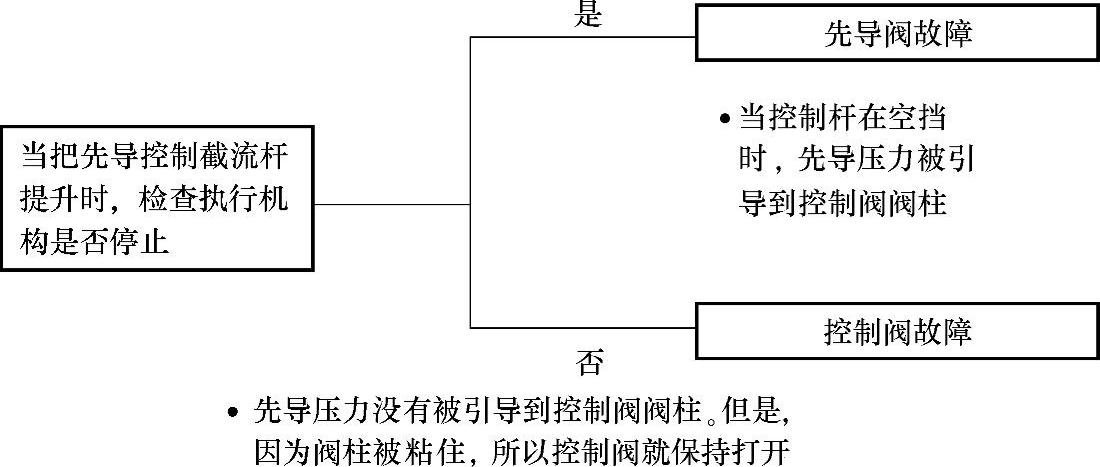

图5-28 控制杆即使返回到空挡之后，执行机构也不停止故障的诊断流程

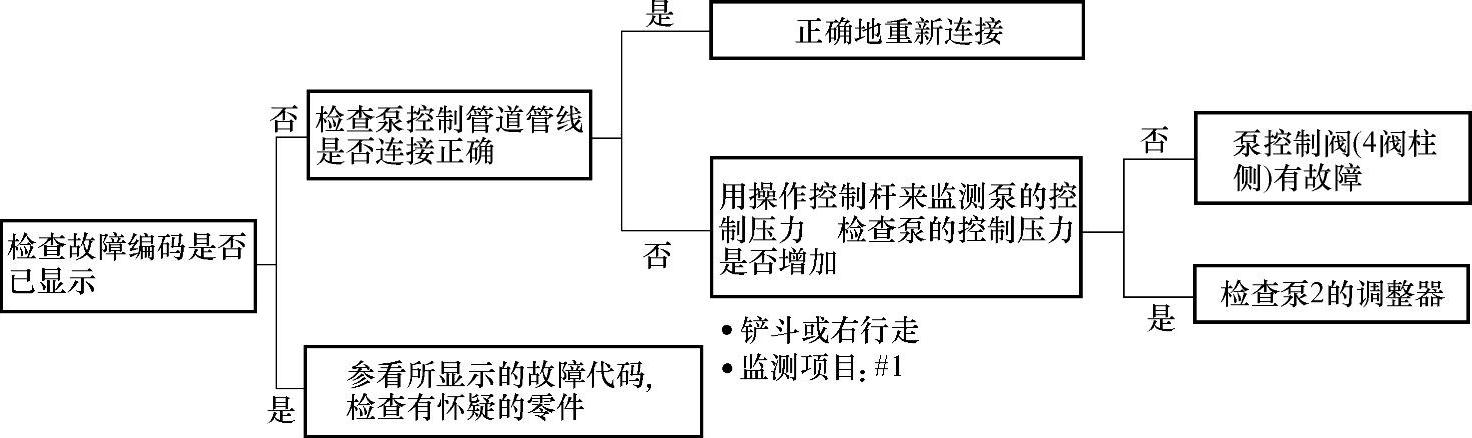

图5-29 所有的前端液压缸功能都软弱故障的诊断流程

2.虽然动力助力开关已按下，但挖掘力不增加

该故障的诊断流程如图5-30所示。

3.有些液压缸不能运动或速度慢

检查提示：

1）要分清故障的原因是在先导系统还是在主油路系统。

2）如果其他功能（行走、回转）正常，先导泵则被认为是正常的。

3）如果铲斗单一作业的速度低，也可参考故障6。

4）如果小臂翻入单一作业的速度低，也可参考故障7。

5）如果大臂下降单一作业速度低，也可参考故障8。

该故障的诊断流程如图5-31所示。减振阀如图5-32所示。

4.大臂下降单一作业速度快

当速度太快时，行走/大臂下降选择器阀可能有粘结。该故障的诊断流程如图5-33所示。

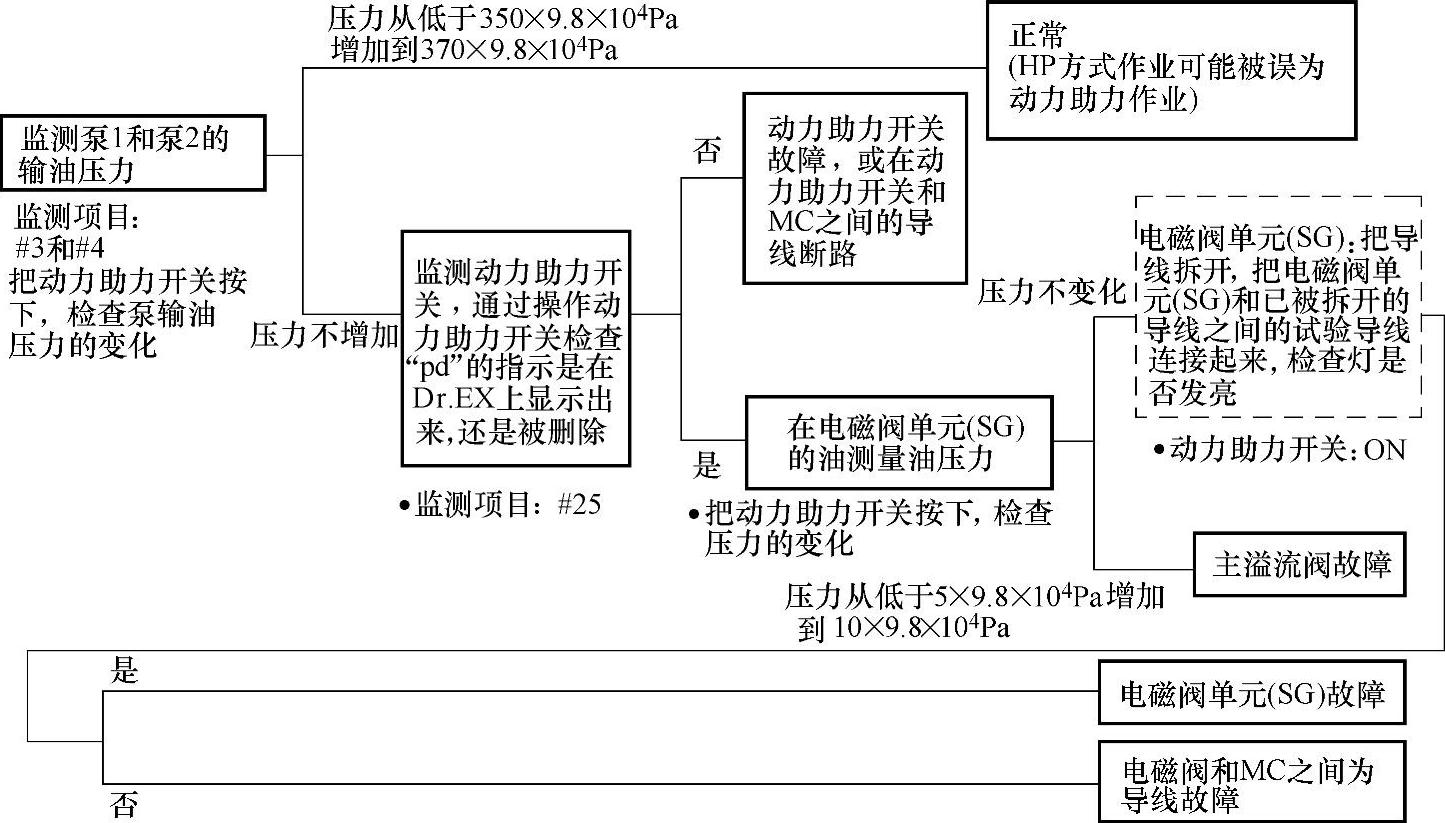

图5-30 即使动力助力开关已按下，但挖掘力不增加故障的诊断流程

图5-31 有些液压缸不能运动或速度慢故障的诊断流程

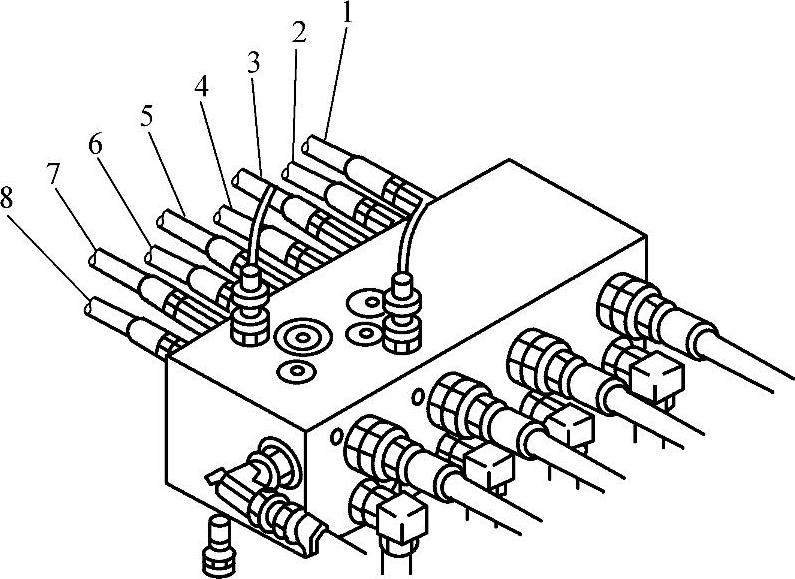

图5-32 减振阀

1—来自左回转先导阀 2—来自右回转先导阀 3—来自铲斗翻出先导阀 4—来自铲斗翻入先导阀 5—来自大臂提升先导阀 6—来自大臂下降先导阀 7—来自小臂伸出先导阀 8—来自小臂收回先导阀

5.联合作业和平地作业时小臂速度低

若只是在同大臂下降进行联合作业时小臂速度低，则可能是行走/大臂下降选择器阀有故障。

当选择了路基平整方式时，小臂再生阀控制不起作用，所以小臂速度变低。

该故障的诊断流程如图5-34所示。

如果显示出其他故障代码，则参照所显示的故障代码来检查有怀疑的零件。

6.铲斗挖掘单一作业稍慢且振动

该故障的诊断流程如图5-35所示。(www.daowen.com)

7.小臂起动速度低

联合作业时小臂起动速度低，小臂作业有振动，当小臂收回单一作业时，小臂起动速度稍慢，这通常发生在低温。该故障的诊断流程如图5-36所示。

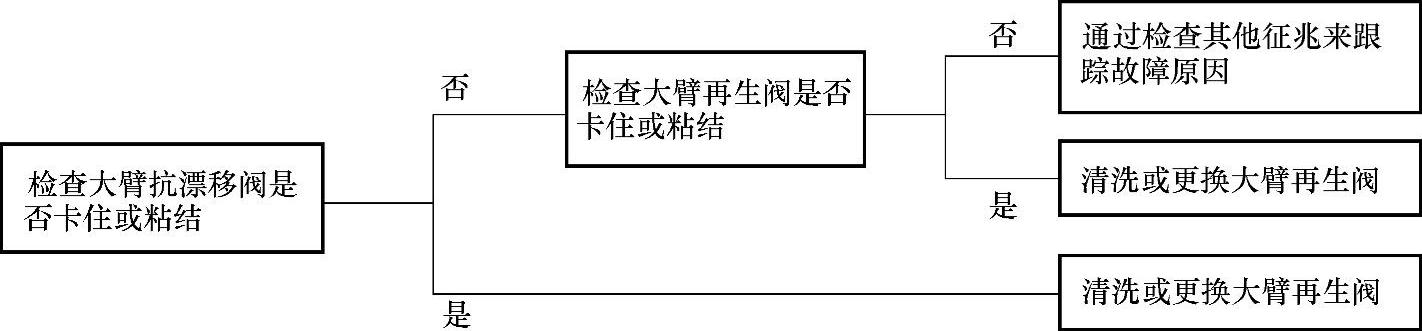

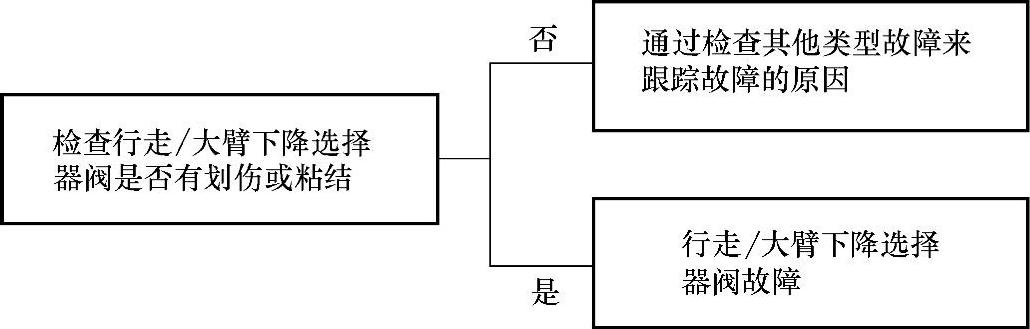

图5-33 大臂下降单一作业速度快故障的诊断流程

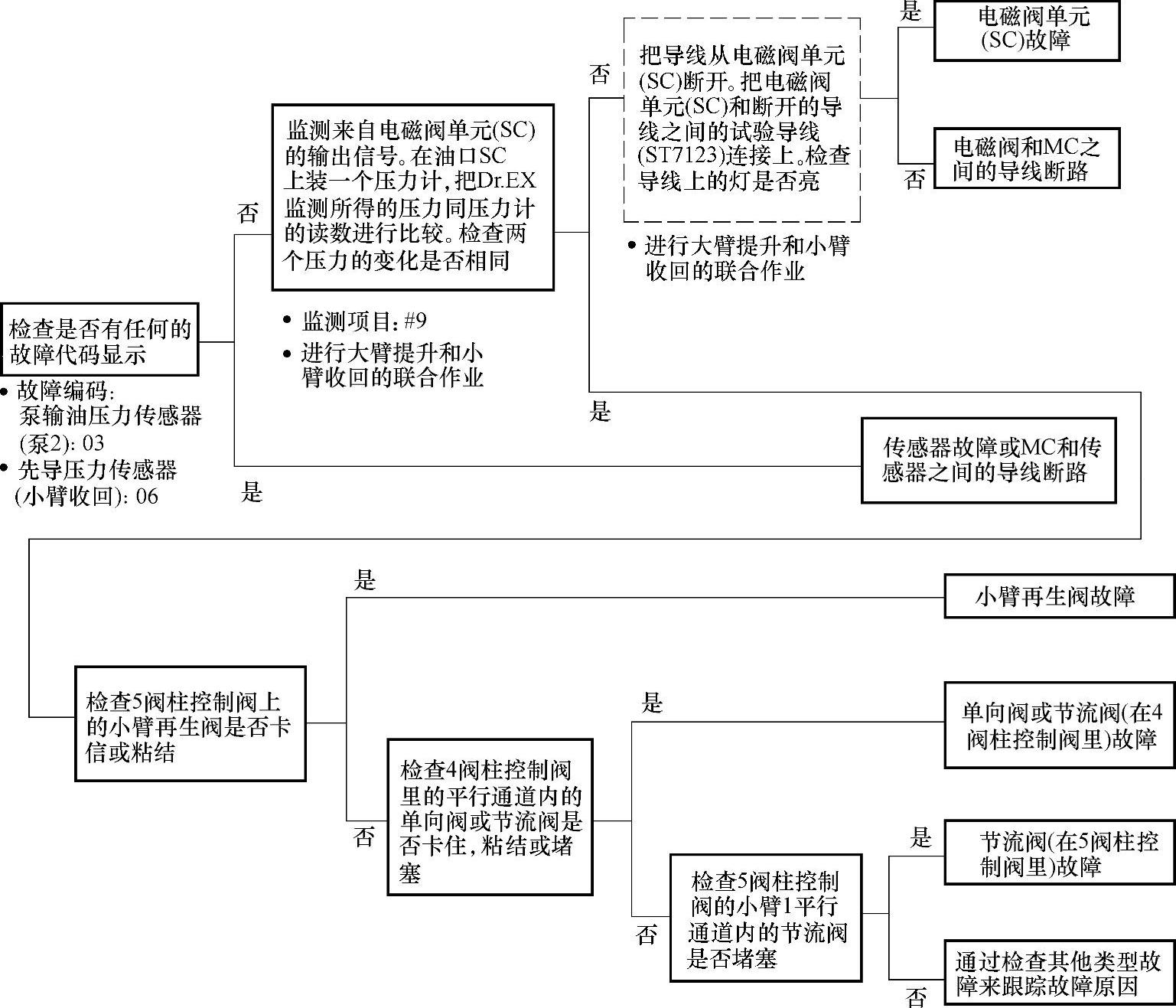

图5-34 联合作业和平地作业时小臂速度低故障的诊断流程

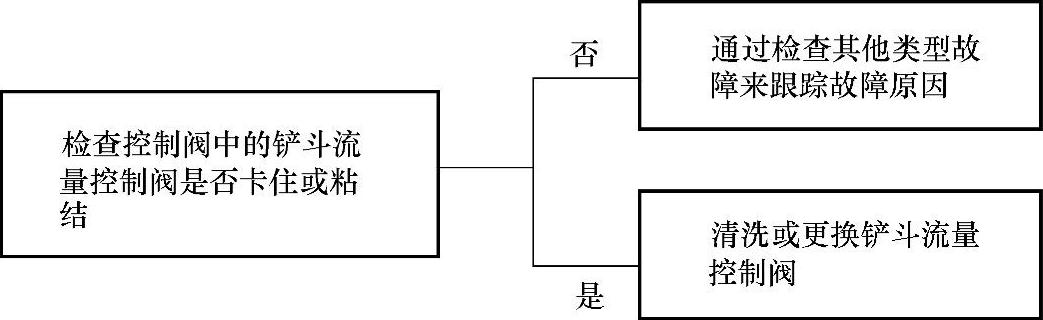

图5-35 铲斗挖掘单一作业稍慢且振动故障的诊断流程

8.大臂起动速度低

联合作业时大臂起动速度低，大臂作业有振动，大臂下降单一作业时大臂起动速度稍低。该故障的诊断流程如图5-37所示。

图5-36 小臂起动速度低故障的诊断流程

图5-37 大臂起动速度低故障的诊断流程

9.大臂提升或小臂伸出动作不良

当操作控制杆把大臂提升或小臂伸出时，大臂和小臂先向反方向稍微移动一下，之后再开始动力。该故障的诊断流程如图5-38所示。

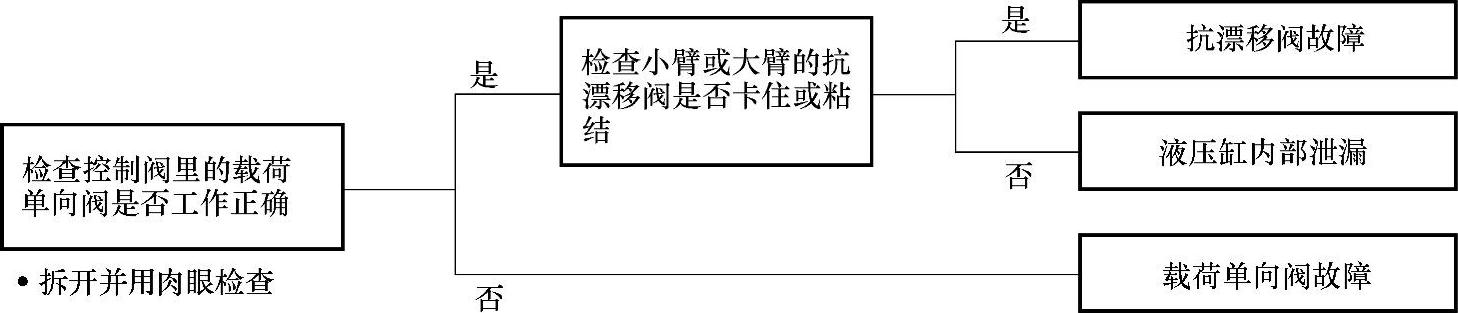

图5-38 大臂提升或小臂伸出动作不良故障的诊断流程

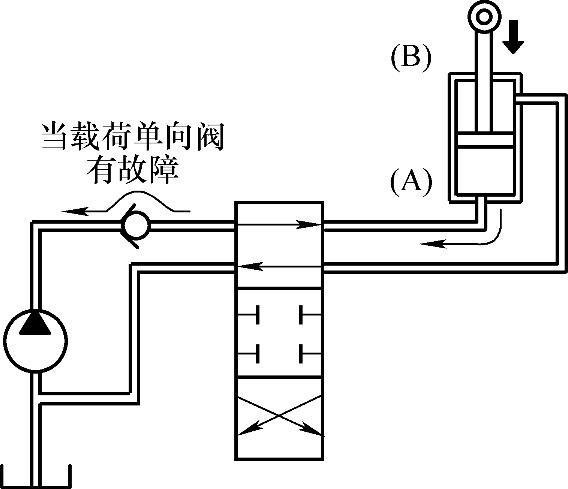

图5-39 底侧油压泄漏

1）在作业的初始阶段，从液压泵出来的油压力和流量低。所以如果载荷单向阀有故障，大臂液压缸底侧的油就通过载荷单向阀而流回油路，使得大臂液压缸暂时缩回，如图5-39所示。

2）如果活塞和液压缸筒之间的间隙大，那么底侧（A）的油压就泄漏到杆的一侧（B）（见图5-39）。由于在作业的初始阶段，从液压泵出来的油压力和流量低，如果通过活塞和筒体之间的间隙的漏油量大，液压缸就暂时缩回。另外，液压缸的驱动力也降低。在这种情况下，液压缸的漂移也增加。

10.前附件液压缸漂移大

该故障的诊断流程如图5-40所示。

（1）手动大臂下降阀的调整

调整程序如图5-41所示，把调节螺钉①拧紧，然后把阀体②拧紧。紧固转矩：①为7N·m，②为13N·m。

（2）大臂液压缸内泄漏的检查

1）让铲斗液压缸完全缩回，小臂液压缸从完全缩回的位置稍微伸出，把铲斗齿的齿尖降到地面，如图5-42所示。

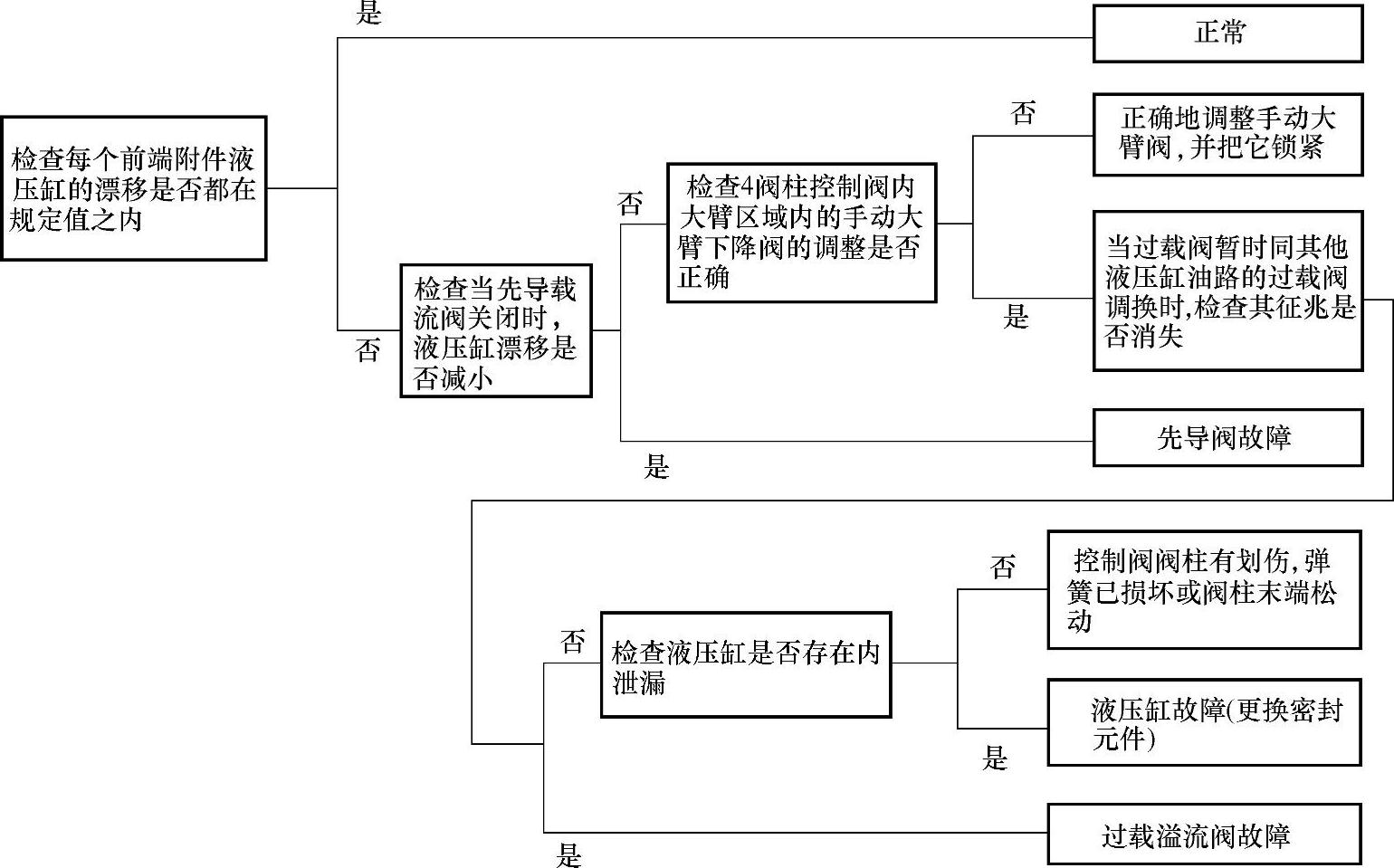

图5-40 前附件液压缸漂移大故障的诊断流程

2）把软管从大臂液压缸杆一侧拆开。然后，从软管和液压缸把油排出（把已拆开的软管油口塞住）。

3）把小臂液压缸缩回以把铲斗抬起离地。此时，如果有油从已拆开的软管的管道上流出，且大臂液压缸缩回，则说明大臂液压缸有内泄漏存在。如果没有油从已拆开的软管的管道上流出，但大臂液压缸缩回，则说明控制阀有内泄漏存在。
