1.工作方式选择器

工作方式选择器可以使机器配合工作的需求来发挥能力。工作方式选择器通过可变压力补偿阀来按表5-1所示方式控制每个缸的油流量马达速度。

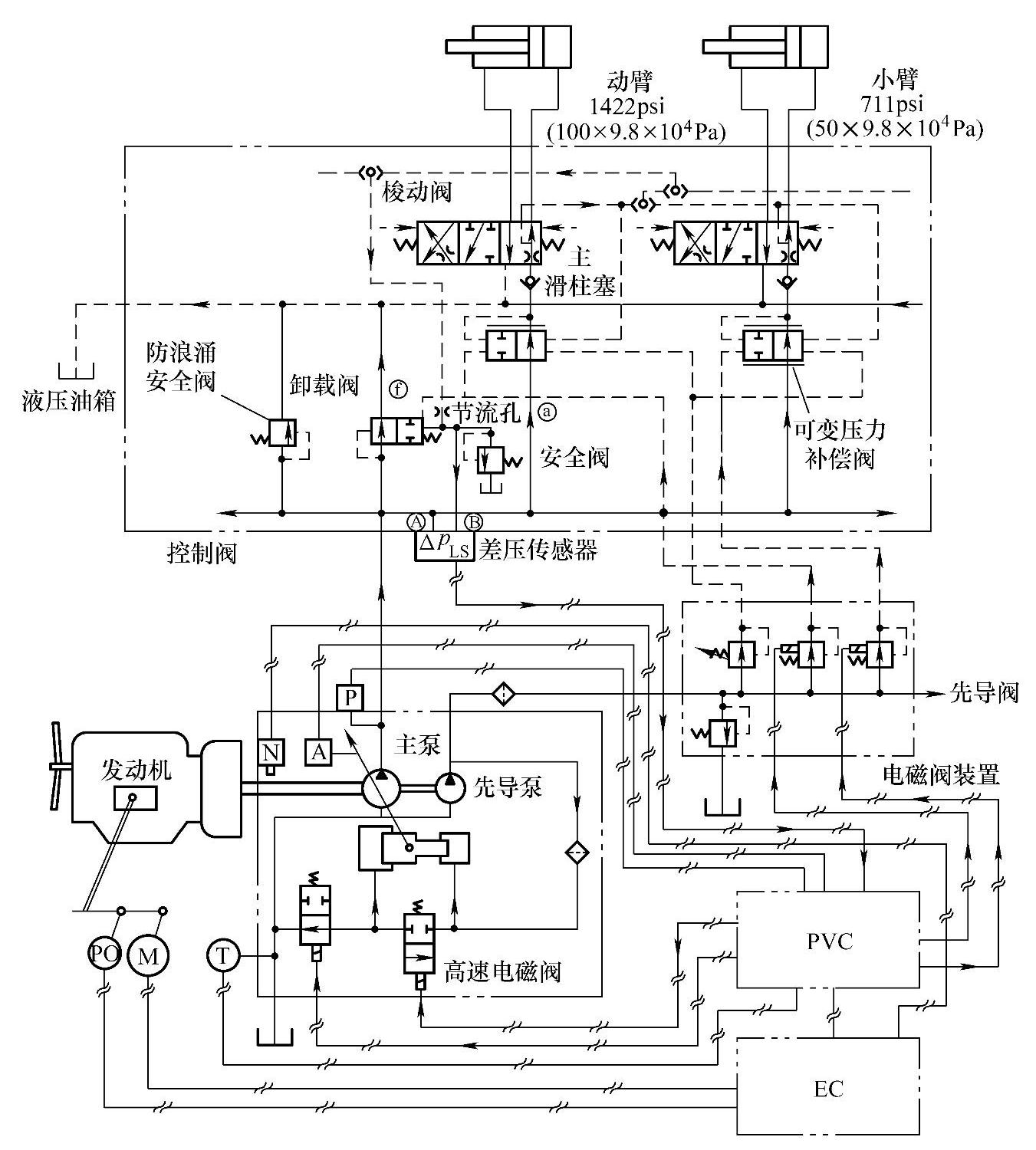

图5-15 分流控制时泵控制液流图

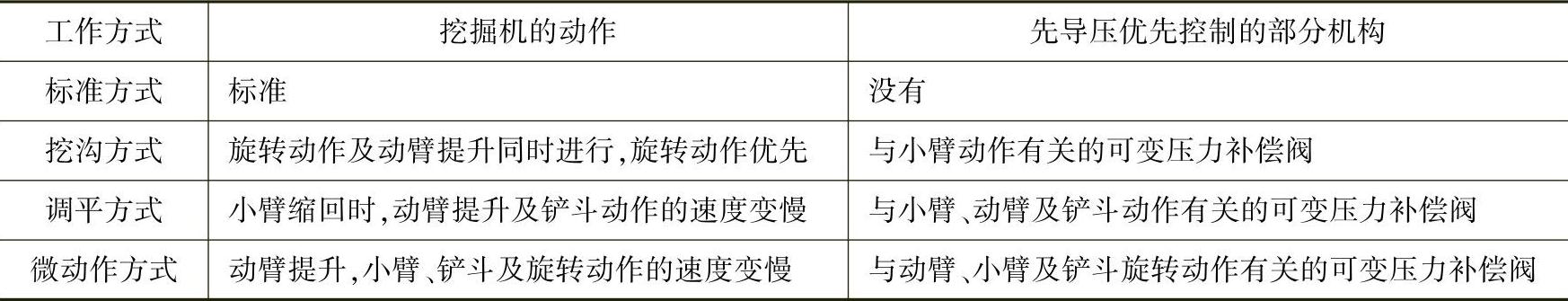

表5-1工作方式选择


(1)标准方式

所有的促动器均能满足普通载荷及卸载工作的需求。

(2)挖沟方式

同时进行旋转及动臂提升动作时,旋转动作优先。工作选择器把指令信号输入PVC,PVC将此控制信号送至比例电磁阀来控制主泵流量,限制动臂提升回路上的液压油量,使旋转回路占得优先。

(3)调平方式

选择调平方式时,小臂缩回,动臂提升及铲斗控制的速度减慢。

PVC调节小臂、动臂及铲斗的各个可变压力补偿阀,目的是控制主泵流至气缸的液压油流量,使之能以适当的速度完成调平工作。小臂缩回操作停止,动臂、小臂及铲斗的操作速度也恢复正常。

(4)微动操作方式

选择微动操作方式时,除了动臂下降动作之外,全部执行机构的操作速度都变成缓慢,行走速度则由行走方式开关单独控制。

动臂提升、小臂、铲斗及行走等的各个可变压力补偿阀全由PVC控制,由此限制主泵的油流量,把操作速度控制成低速,以便完成微细的工作。

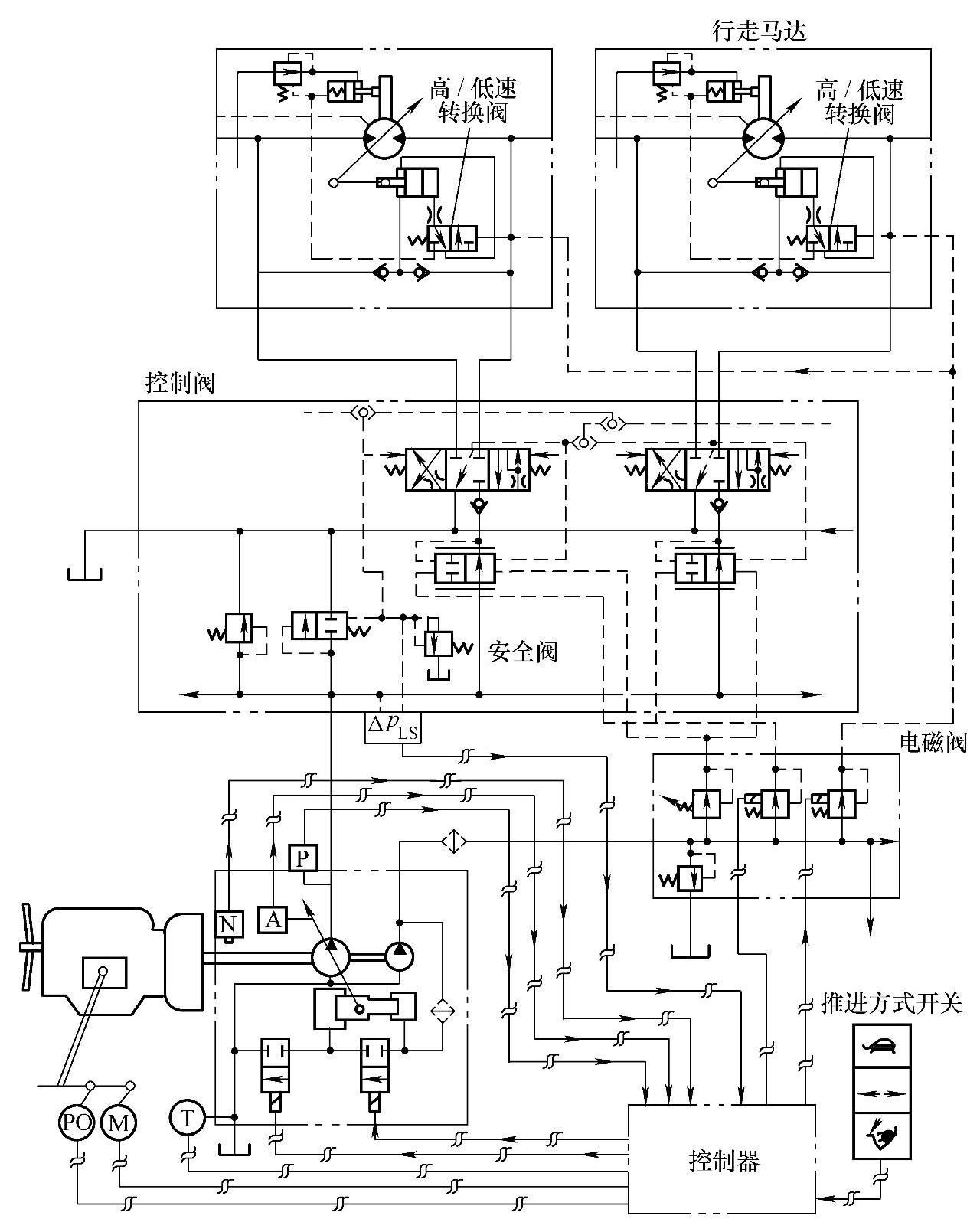

行走马达控制系统泵液流图如图5-16所示。


图5-16 行走马达控制系统泵液流图(www.daowen.com)

2.速推进控制系统

(1)概述

速推进控制系统控制主泵和推进马达两者的斜盘倾角,把推进速度控制为三速。主泵斜盘倾角以推进方式开关实施二级变换。推进方式开关选择中速或低速时,推进马达的斜盘倾角最大;推进方式开关选择高速时,根据推进负荷量的多少自动地调节推进马达的斜盘倾角。

斜盘倾角与推进方式开关位置的组合见表5-2。

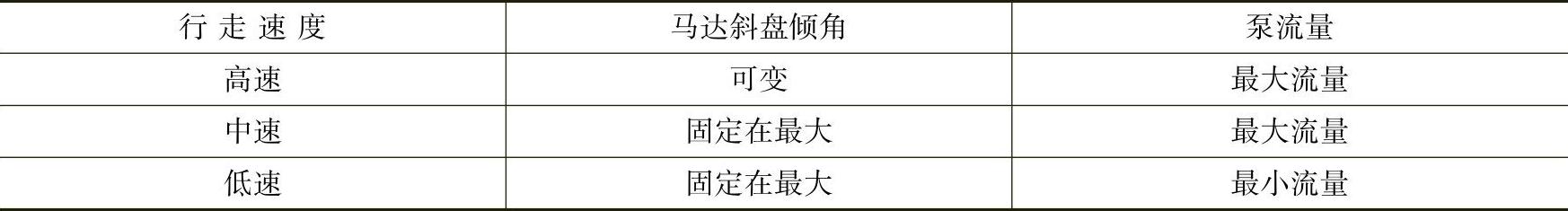

表5-2 斜盘倾角与推进方式开关位置的组合表


(2)高速推进方式

当推进方式开关选择高速推进操作时,推进方式开关的指令信号及压力(P)传感器、倾角(A)传感器的传感信号以及差压传感器等的信号输入PVC(泵油阀控制器),由此PVC指令比例电磁阀把推进马达的斜盘倾角调节为最小,并把控制信号输入高速电磁阀使泵油流量与推进杆冲程成正比。

所有推进操纵杆移动全冲程时,泵输出为最大流量。

挖掘机爬坡或遇障碍物时,由于前进受阻碍而致使泵输出压力超过指定压力值。PVC输出控制信号指令比例电磁阀开动高低速变换阀,使先导控制液压油流入伺服活塞阀而增大推进马达的斜盘倾角,据此推进马达的推进转矩增大并降低推进速度。

推进障碍减少时,PVC调节比例电磁阀使推进速度高速回复,推进马达的斜盘亦减为最小倾角。

(3)中速推进方式

当推进方式开关选择中速推进操作时,PVC收到推进方式开关的指令信号与压力(P)传感器、倾角(A)传感器及差压传感器的信号之后,把控制信号送至比例电磁阀,使推进马达的斜盘变成最大倾角的同时,泵流量也与推进操纵杆冲程成正比增加。推进操纵杆达全冲程而泵输出最大流量时,即可得到中级推进速度。

(4)低速推进方式

与中速、高速推进方式一样,推进方式开关选择低速推进方式时,PVC收到推进方式开关的指令信号以及压力(P)传感器、倾角(A)传感器与差压传感器的信号之后,把控制信号送至比例电磁阀,使推进马达的斜盘变成最大倾角的同时,泵量减少至最大流量的60%,恢复预设定的控制压力即可使泵流量减少。

3.截断解除装置

推进操作解除负荷传感系统内的泵流量截断控制系统,使最小泵流量增加以改进转向动作。移动推进操纵杆时,PVC收到先导压力开关的信号(见图5-17),并把控制信号送至高速电磁阀,将截断控制功能解除。
