F-1:工作装置的所有执行元件的动力都弱

如果操作速度特别低,泵控制则可能失去功能(A-2或A-3)。先导系统故障也会造成这种现象。该故障的诊断流程如图3-42所示。

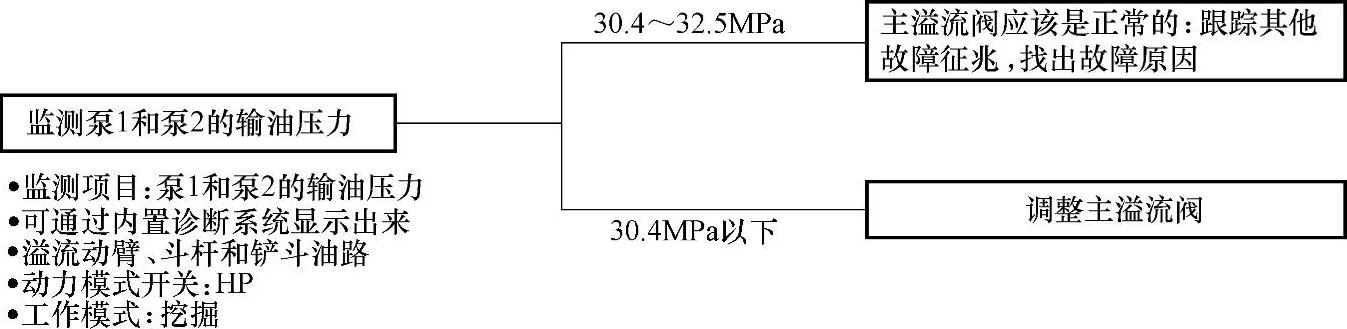

图3-42 F-1故障的诊断流程

F-2:动力挖掘和精确模式故障

此故障无相关故障码显示。如果流量减少,则泵控制系统可能有故障。在检查时,应先检查线束接头有无松动。该故障的诊断流程如图3-43所示。

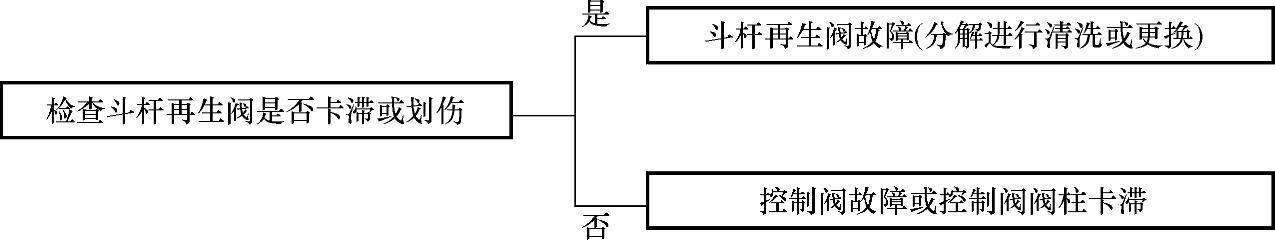

图3-43 F-2故障的诊断流程

连接器(从开口端看线束端连接器)电磁阀端子如图3-44所示。

F-3:某些液压缸不工作或速度慢

1)如果其他执行器(行走和回转马达)操作正常,则认为先导泵(先导压力)正常。

2)如果动臂下降缓慢,参见F-6。该故障诊断流程如图3-45所示。

F-4:在斗杆收回挖掘单一作业时,斗杆工作不平衡

故障诊断流程如图3-46所示。


图3-44 电磁阀端子

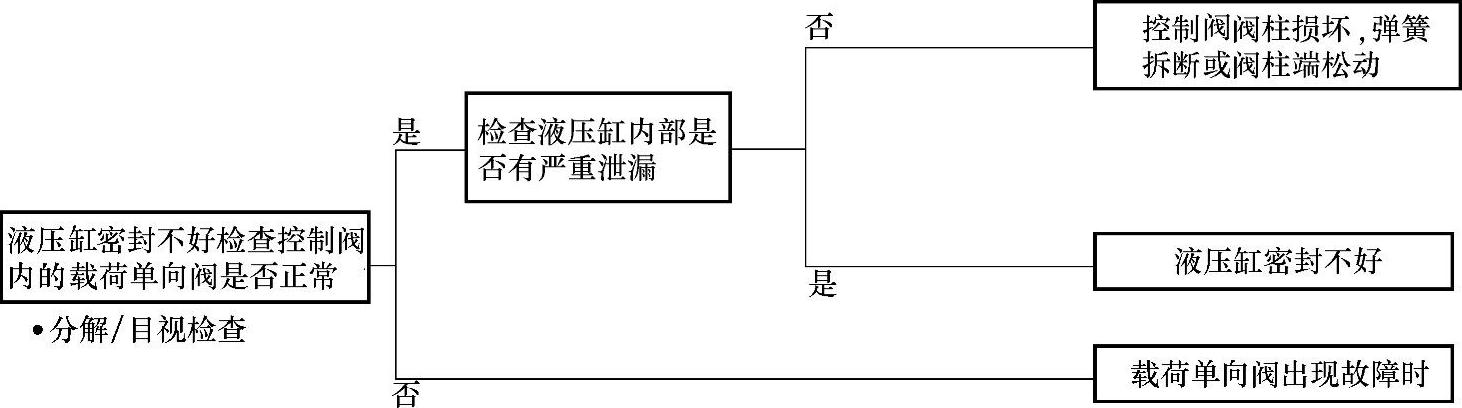

图3-45 F-3故障的诊断流程

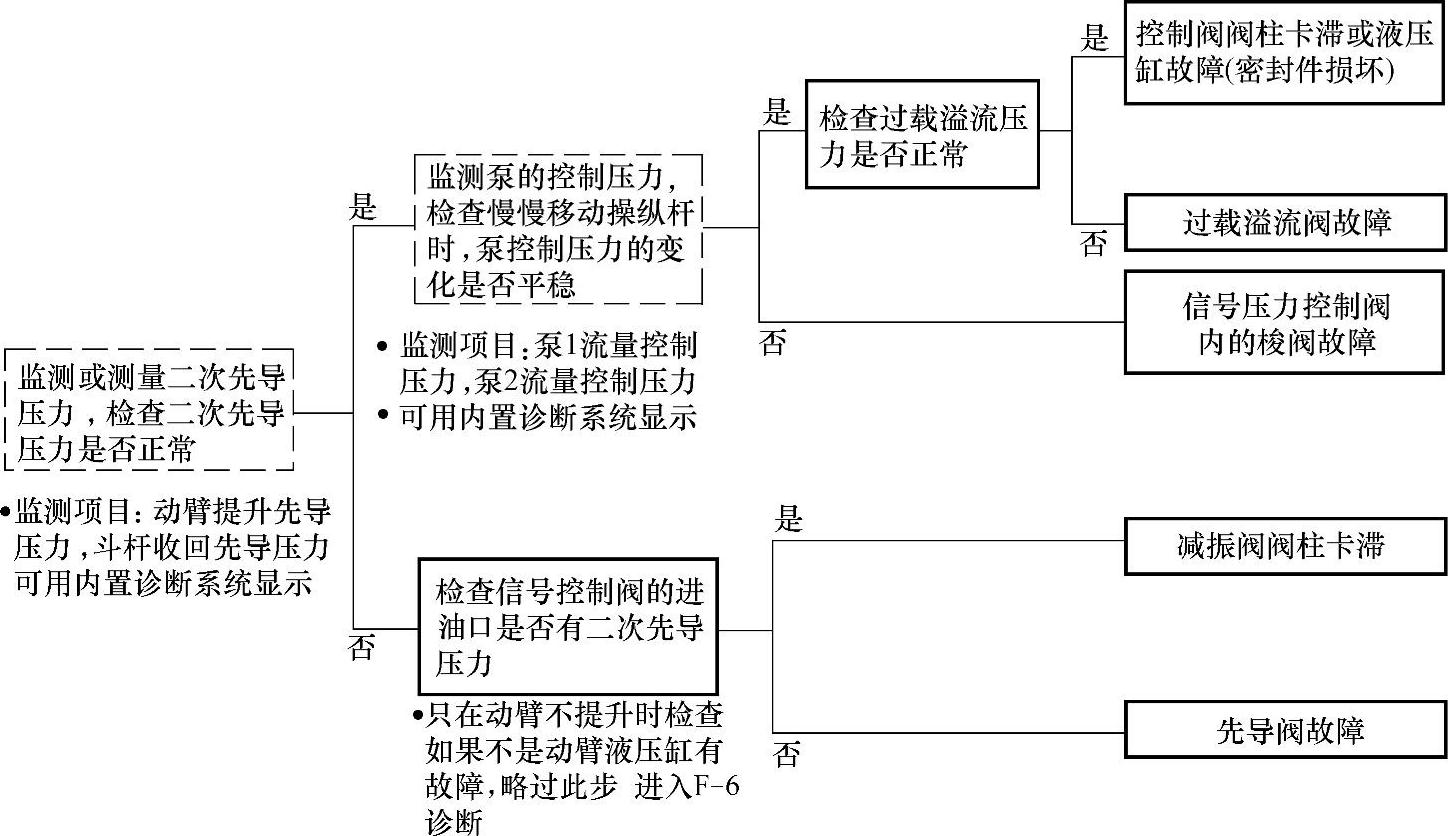

图3-46 F-4故障的诊断流程

F-5:进行回转和动臂提升复合作业时,动臂的提升速度慢

如果其他操作(除回转/动臂提升外)正常,则可能是回转/动臂操作有故障。在检查时,应先检查线束接头有无松动。该故障的诊断流程如图3-47所示。

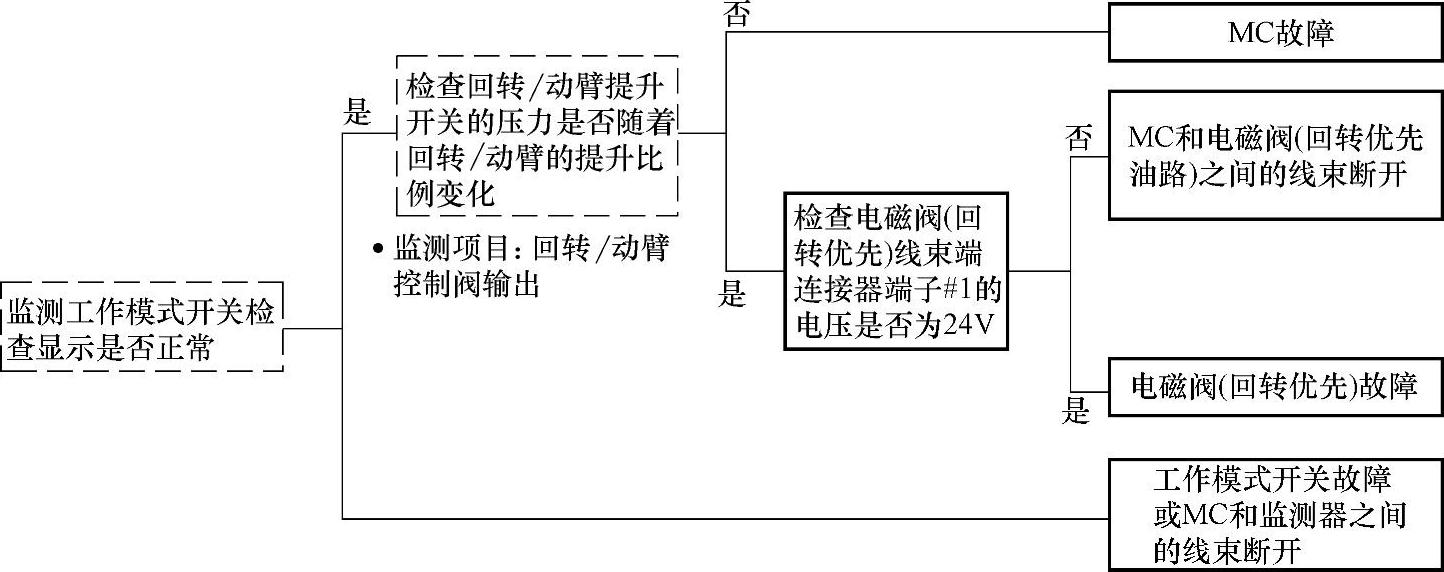

图3-47 F-5故障的诊断流程

F-6:即使动臂模式选择开关在ON,也被顶起

在检查时,应先检查线束接头有无松动。该故障诊断流程如图3-48所示。连接器(从开口端看线束端连接器)动臂模式选择开关、MC连接器C、电磁阀SC和MC连接器A端子如图3-49所示。(www.daowen.com)

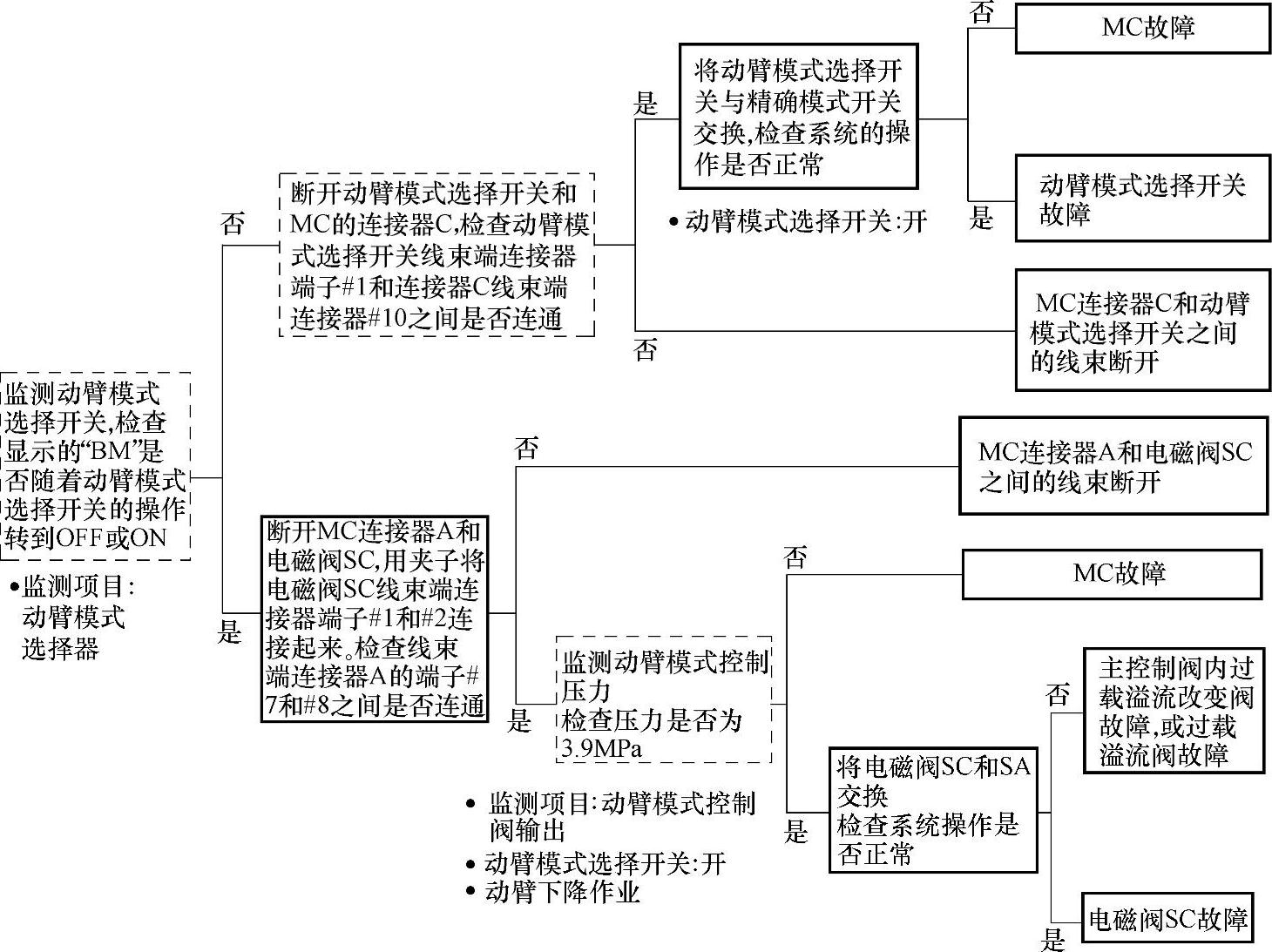

图3-48 F-6故障的诊断流程

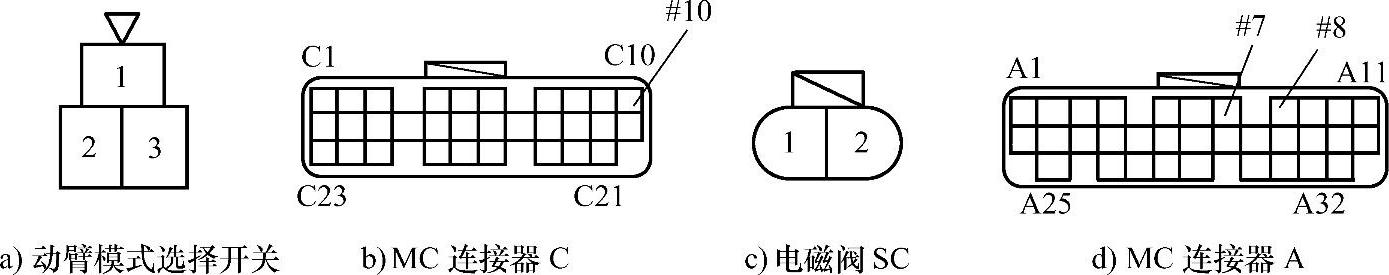

图3-49 连接器端子

F-7:动臂提升或斗杆伸出操作时,动臂或斗杆在稍微下降后,开始移动

该故障的诊断流程如图3-50所示。


图3-50 F-7故障的诊断流程

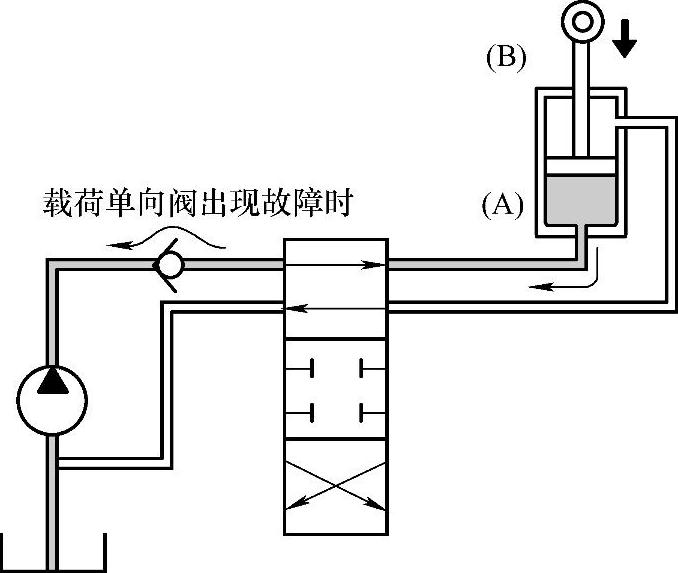

1)在操作的开始阶段,来自泵的油压和流量都低。因此,如果载荷单向阀的功能不正常,动臂液压缸底侧的油通过载荷单向阀流回液压液压缸,使动臂液压缸临时收回。

2)因为来自泵的油压和流量低,所以因动臂液压缸活塞或液压缸套损坏(见图3-51),油从底侧(A)漏到活塞杆侧(B),动臂液压缸则在开始操作阶段,临时收回。而且此时液压缸的操作力下降,液压缸漂移增加。

F-8:工作装置明显漂移

动臂液压缸内漏检查:

1)将铲斗液压缸全部收回,斗杆液压缸从全部收回位置稍微伸出,降低铲斗,使斗齿尖接触地面。

2)断开动臂液压缸活塞杆侧的软管,排出软管和液压缸内的油(用塞子将软管开口堵住)。

3)将斗杆液压缸收回,使铲斗提离地面。如果动臂液压缸收回时有油从断开的软管端流出,则油漏进动臂液压缸内。如果动臂液压缸收回时没有油从断开的软管端流出,则油漏进控制阀。

故障的诊断流程如图3-52所示。


图3-51 油压泄漏

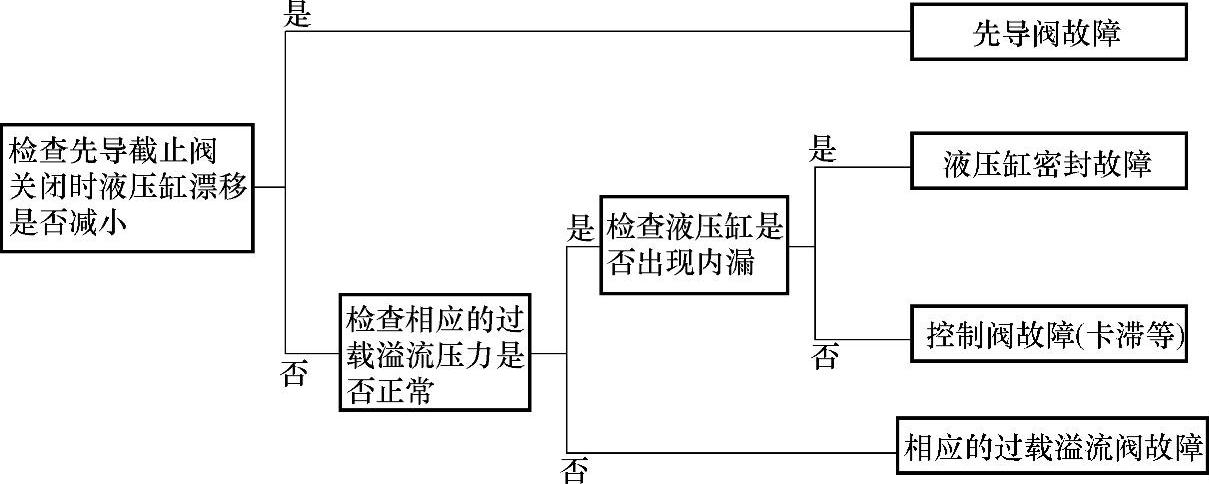

图3-52 F-8故障的诊断流程

F-9:工作装置和回转复合作业时,工作装置的速度低

1)如果除前端/行走外其他作业正常,则可能是压力传感器(回转)故障。

2)如果动臂提升速度只在回转和动臂提升复合作业时缓慢,则可能是因为回转优先控制失去作用,参见F-5。

在检查时,应先检查线束接头有无松动。该故障的诊断流程如图3-53所示。MC连接器端子C和压力传感器(回转)端子如图3-54所示。
