1）大臂或小臂不能工作的检查与维修程序见图2-36。

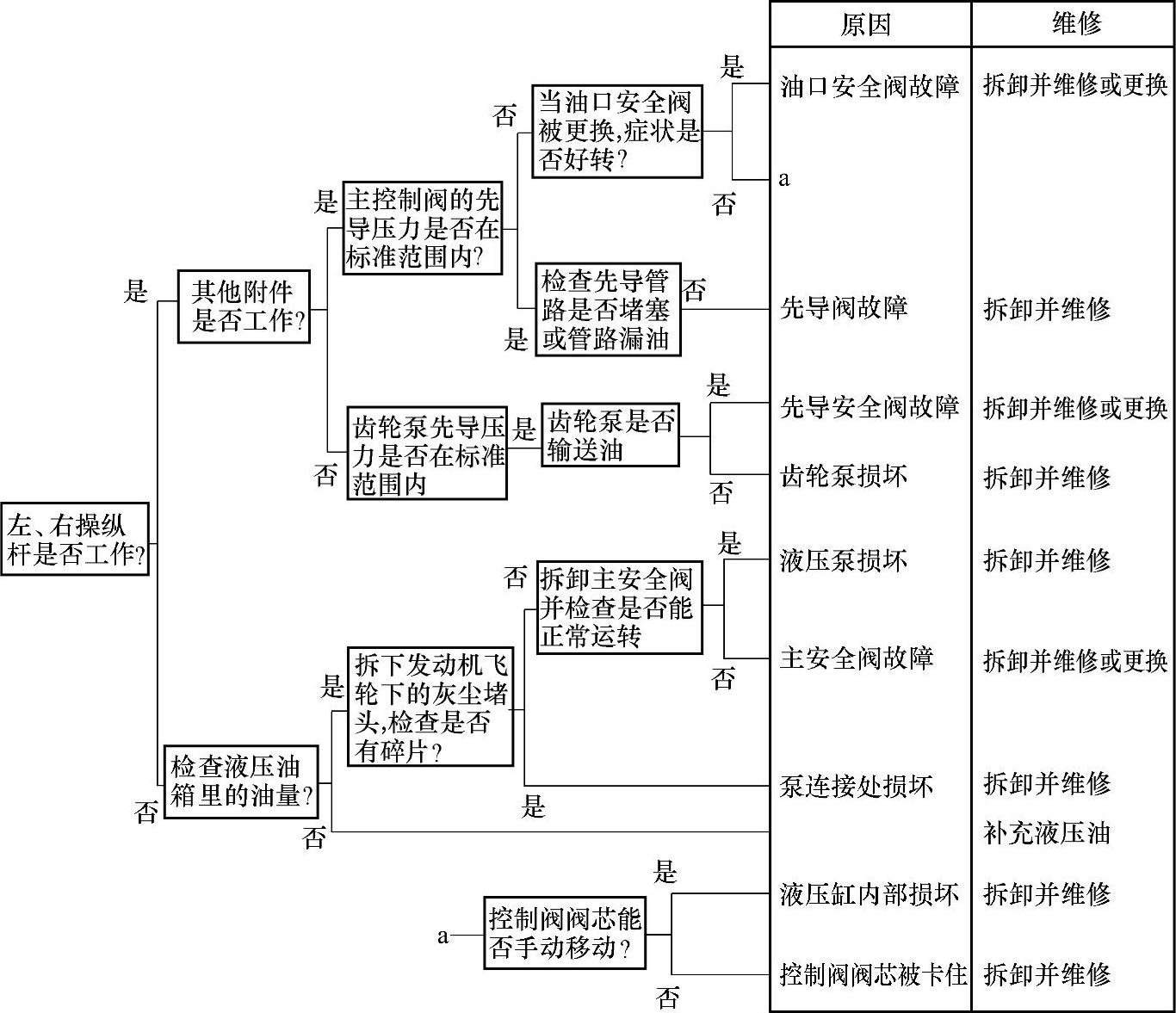

图2-36 大臂或小臂不能工作的检查与维修程序

2）大臂、小臂或铲斗速度过慢的检查与维修程序见图2-37。

3）大臂、小臂或铲斗液压缸工作失灵并且液压缸下沉的检查与维修程序见图2-38。

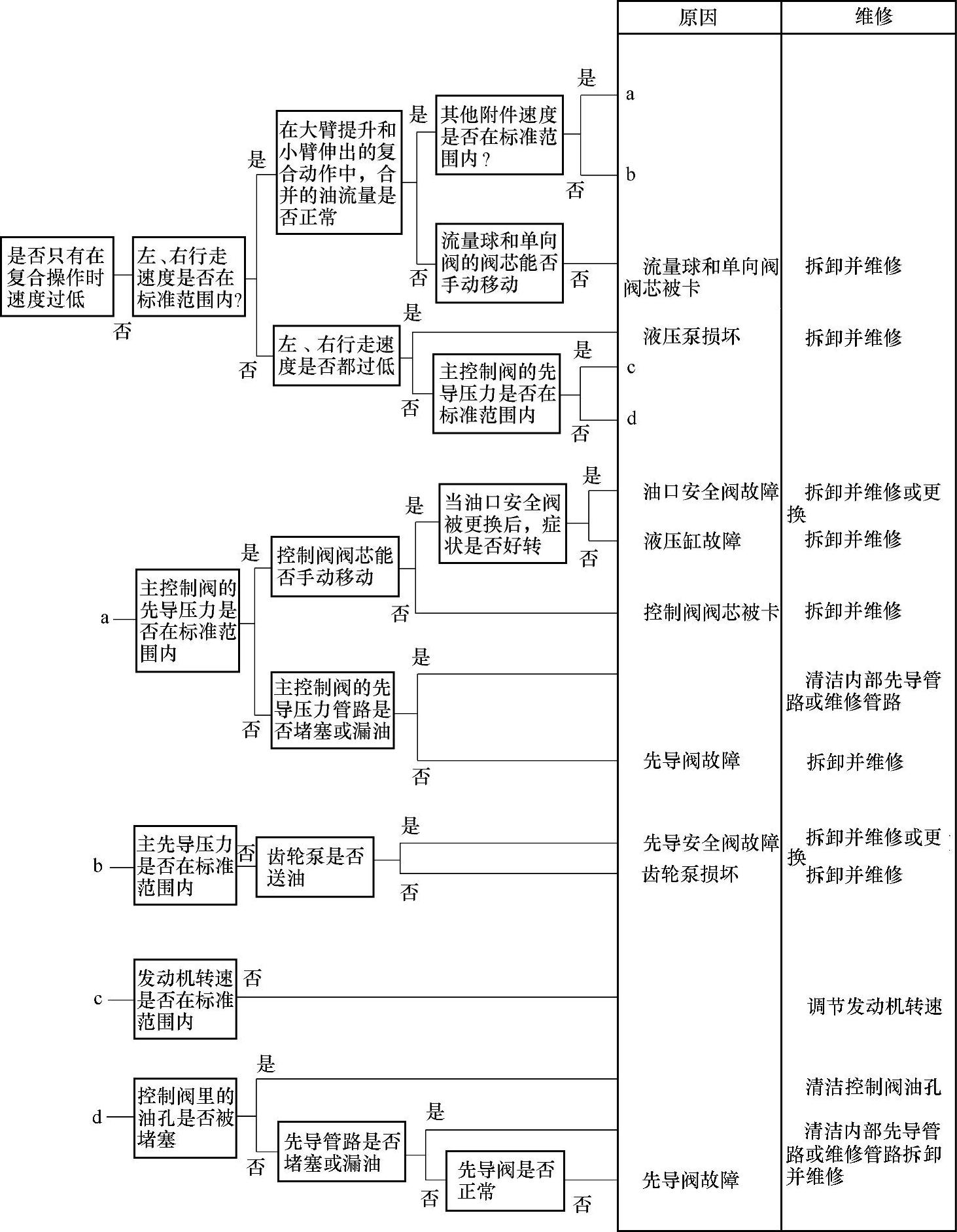

图2-37 大臂、小臂或铲斗速度过慢的检查与维修程序

4）大臂、小臂或铲斗动作无力的检查与维修程序见图2-39。

5）只有铲斗工作而其他部件不工作的检查与维修程序见图2-40。

6）大臂工作时声音异常的检查与维修程序见图2-41。

7）大臂液压缸内部漏油的检查与维修程序见图2-42～图2-44。

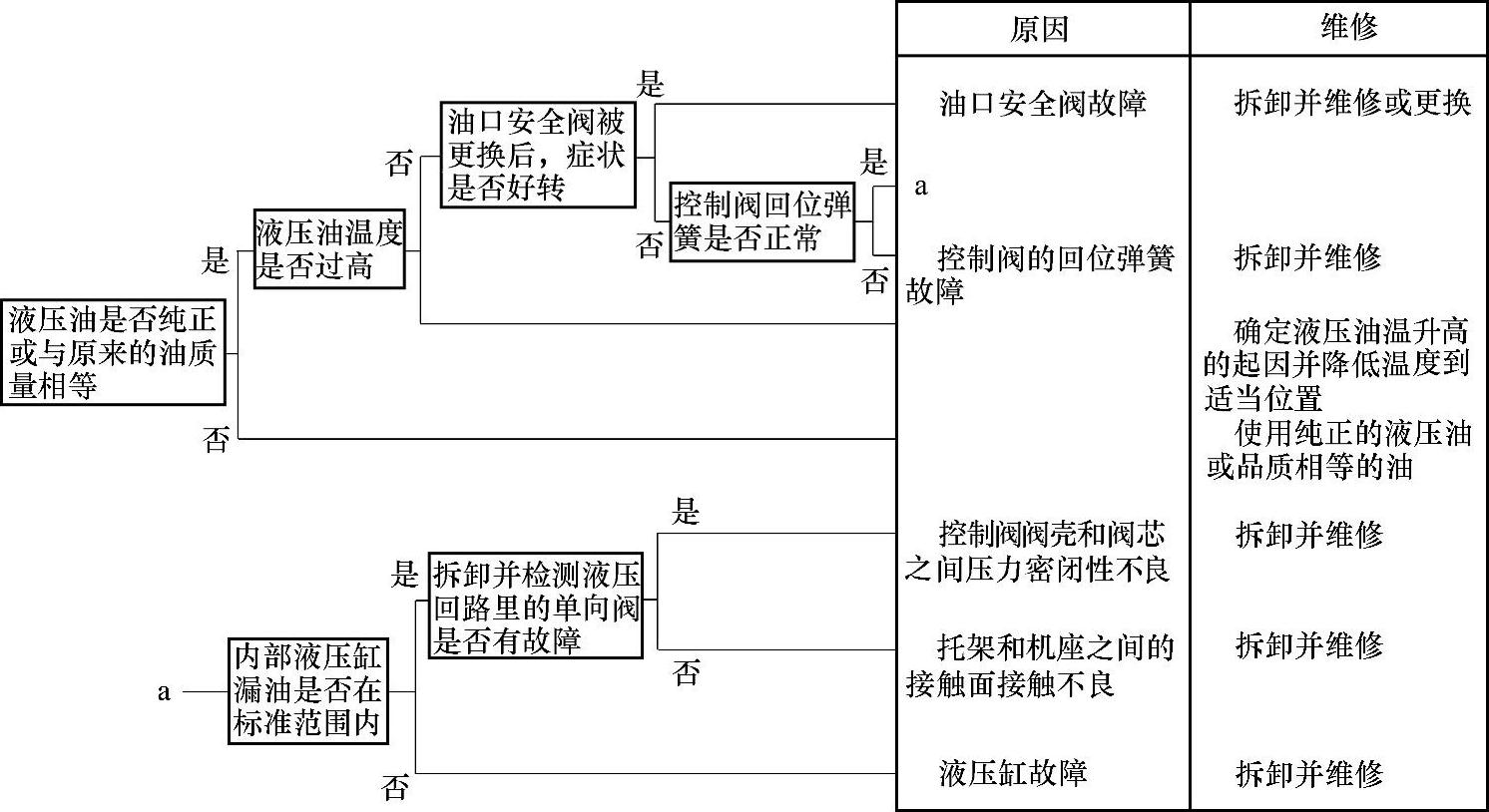

图2-38 大臂、小臂或铲斗液压缸工作失灵并且液压缸下沉的检查与维修程序

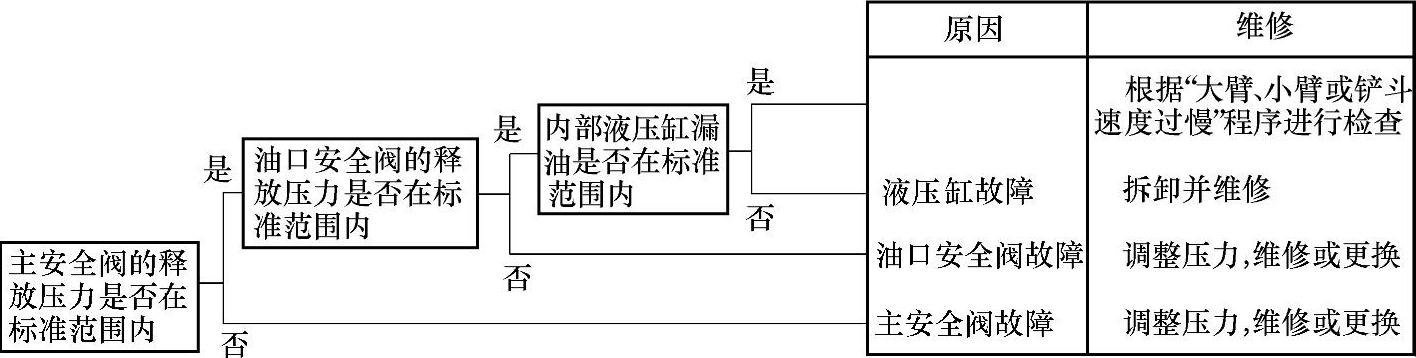

图2-39 大臂、小臂或铲斗动作无力的检查与维修程序

(www.daowen.com)

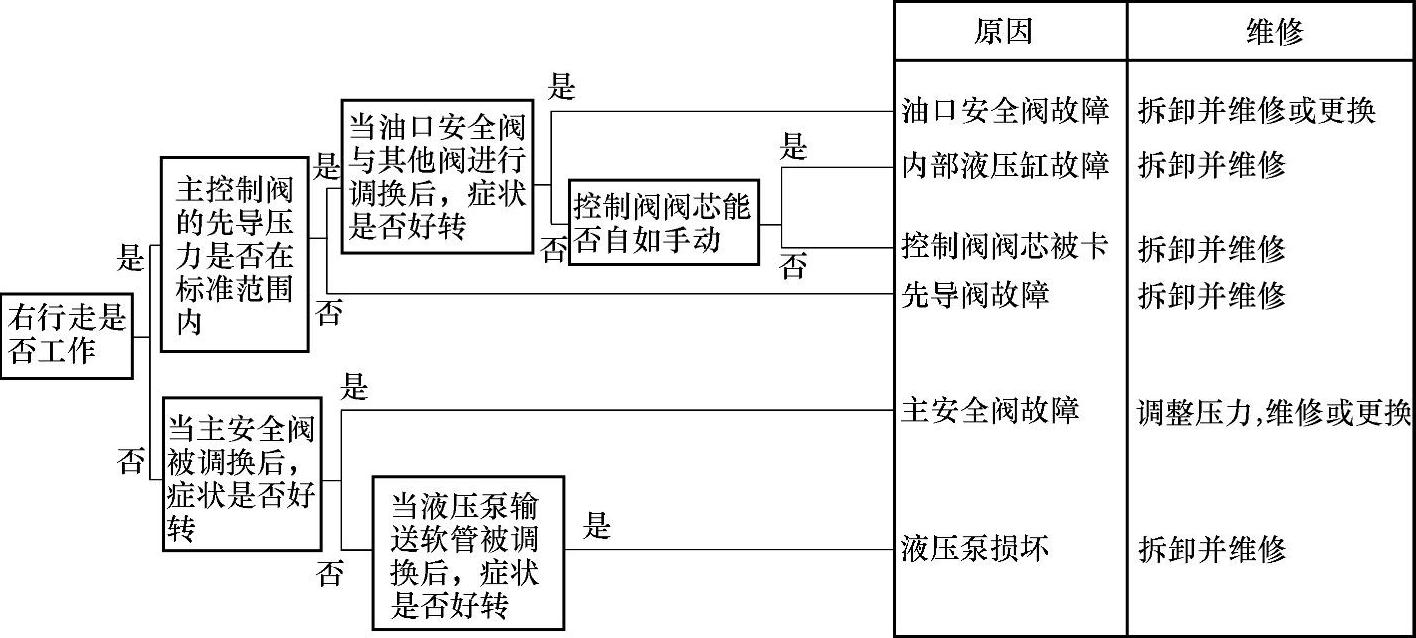

图2-40 只有铲斗工作而其他部件不工作的检查与维修程序

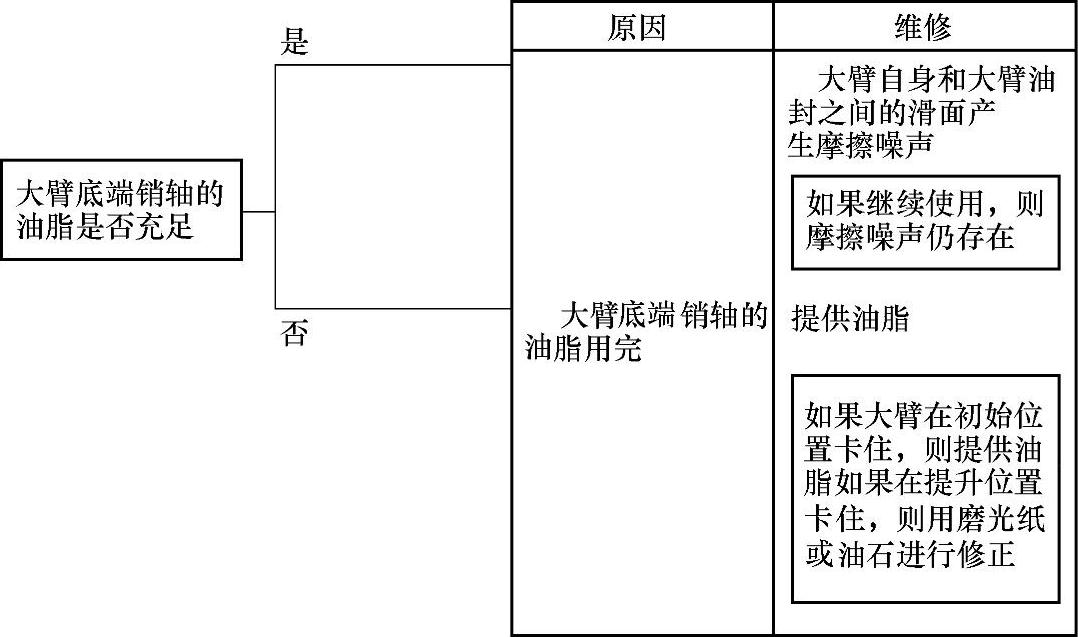

图2-41 大臂工作时声音异常的检查与维修程序

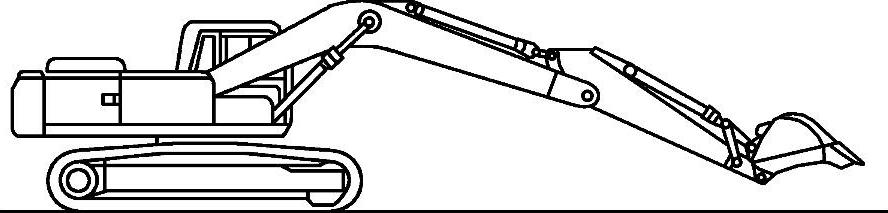

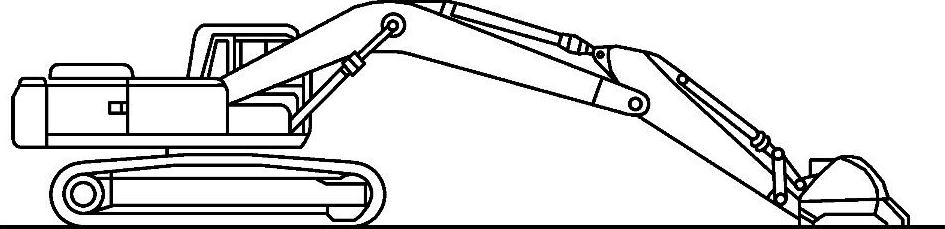

①当铲斗完全收拢并且小臂液压缸杆也几乎完全收拢时，降低铲齿到地面，见图2-42。

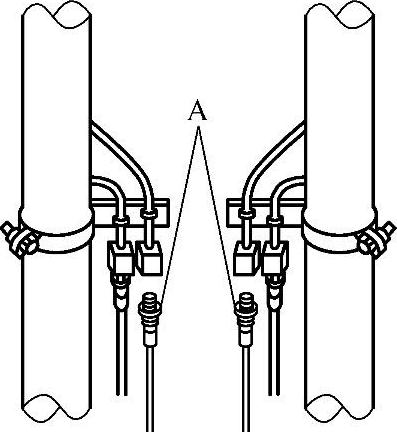

②从大臂液压缸处断开软管（A），从液压缸和软管处排出油（见图2-43）。在管道和软管末端放杯子。

图2-42 大臂液压缸内部漏油检查准备

③通过收拢小臂液压缸杆，提升铲斗离开地面，见图2-44。

图2-43 断开管路

图2-44 提升铲斗

如果油从管路边侧泄漏且大臂液压缸收拢，则是液压缸内部出现漏油。

如果没有油从管路边侧泄漏且大臂液压缸收拢，则是控制阀内部出现漏油。
