1.屋面

单层厂房的屋面与民用建筑的屋面的作用、要求和构造基本相同，但也存在许多差异：单层厂房的屋面面积大，且其屋面构造较复杂；屋面板通常采用装配式，接缝多，且厂房屋面要受到温差、吊车的冲击荷载和机械振动的影响，易产生变形，致使屋面接缝处极易开裂引起渗水。因此，单层厂房的屋面的主要问题仍然是排水和防水，另外还应具有一定的保温、隔热性能，对于一些有特殊需要的厂房屋面，有时还要考虑防爆、泄压和防腐蚀等方面的问题。

屋面的排水方式分为无组织排水和有组织排水两类。无组织排水适用于年降雨量小于900mm的地区的檐口高度小于10m的单跨厂房、多跨厂房的边跨、工艺上有特殊要求的厂房（如冶炼车间）、积灰较多的车间和具有腐蚀性介质作用的铜冶炼车间；有组织排水除有与民用建筑相似的内排水、檐沟（天沟）外排水外，还有内落外排水和长天沟外排水等形式，如图7-28所示。

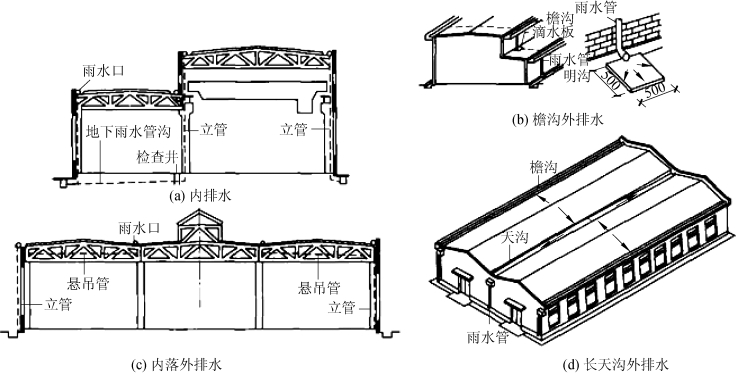

图7-28　有组织排水方式

屋面防水依据厂房屋面防水材料、屋盖形式和做法分为卷材防水和非卷材防水两种。其中非卷材防水主要有构件自防水、刚性防水和涂料防水。目前单层厂房已很少采用刚性防水和涂料防水。

图7-29　卷材防水横缝处理（单位：mm）

①卷材防水屋面。卷材防水屋面的构造原则和屋面的构造做法要求与民用建筑的相同，但由于厂房的屋面受到振动影响，板缝处的防水层易开裂，裂缝大多出现在横缝，即屋架上的板缝，—般采取如下措施，增强屋面基层的刚度和整体性：选择刚性好的板形；改进卷材的接缝构造做法，如在横缝处找平层上先干铺一层附加层，再在其上铺贴卷材防水层，如图7-29所示。

②构件自防水屋面。构件自防水屋面是指利用屋面构件自身的混凝土密实性和对板缝进行局部防水处理实现防水的一种承重与防水合一的防水屋面。图7-30所示为F形屋面板自防水屋面的做法。

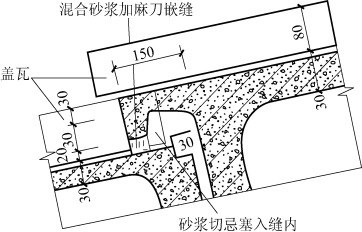

图7-30　F形屋面板自防水屋面的做法（单位：mm）

2.天窗

在大跨度和多跨的单层厂房中，为获得较均匀的采光，或为了通风和排出高温的余热等，常在屋顶设置天窗。天窗的类型有很多，其中矩形天窗、平天窗、下沉式天窗和锯齿形天窗是主要选用的形式，如图7-31所示。

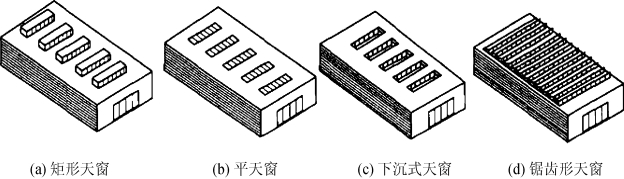

图7-31　天窗的类型

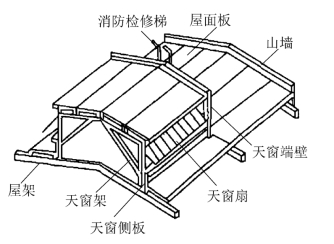

图7-32　矩形天窗

1）矩形天窗

矩形天窗应用较普遍，一般是沿着厂房的纵向布置，主要由天窗架、天窗端壁、天窗侧板、天窗扇、天窗檐口和屋面板等组成（见图7-32）。矩形天窗沿厂房纵向布置，在厂房屋面两端和变形缝两侧的第一柱间常不设天窗，一方面可以简化构造，另一方面还可作为屋面检修和消防的通道。在每一段天窗的端部应设置上天窗屋面的消防检修梯。(www.daowen.com)

（1）天窗架

天窗架是天窗的承重结构，它直接支撑在屋架上，天窗架的材料一般与屋架一致，常用的有钢筋混凝土天窗架、钢天窗架。

（2）天窗端壁

矩形天窗两端的承重围护结构构件称为天窗端壁。通常在用钢筋混凝土屋架时采用预制钢筋混凝土端壁板，在用钢屋架时采用钢天窗架石棉瓦端壁板。钢筋混凝土端壁板常做成肋形板，并可代替钢筋混凝土天窗架。

（3）天窗扇

天窗扇由钢材、木材、塑料等材料制作。钢天窗扇因具有耐久、耐高温、质量轻、挡光少、使用过程中不易变形、关闭严密等优点而被广泛采用。钢天窗扇的开启方式有上悬式和中悬式两种。上悬式钢天窗扇的最大开启角度为45°，所以通风性能差，但防雨性能较好。中悬式钢天窗扇的开启角度可达60°～80°，所以通风性能好，但防水较差。

（4）天窗檐口

天窗檐口的构造有两类：一类是带挑檐的屋面板，采用无组织排水；一类是采用有组织排水时设檐沟板，也可采用带檐沟的屋面板。

（5）天窗侧板

在天窗扇下部需设置天窗侧板，侧板的作用是防止雨水溅入及防止因屋面积雪挡住天窗。从屋面到侧板上缘的距离，一般为300mm，积雪较深的地区，可为500mm。侧板的形式应与屋面板相适应：采用钢筋混凝土∏形天窗架和钢筋混凝土大型屋面板时，则采用长度与天窗架间距相同的钢筋混凝土槽板；当屋面为有檩结构时，侧板可采用水泥石棉瓦、压型钢板等轻质材料。

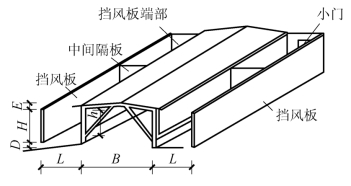

图7-33　矩形通风天窗

当室外风速较大时，矩形天窗可能产生风倒灌的现象，使热量和烟尘无法排出。在天窗两侧加设挡风板，使天窗口的气流能经常处于负压，保证了天窗的顺利通风，这就形成了矩形通风天窗，也叫矩形避风天窗（见图7-33）。

2）平天窗

平天窗采光效果好，且布局灵活、构造简单、适应性强，但应注意避免眩光，做好玻璃的安全防护，及时清理积尘，采取合适的通风措施。平天窗适用于一般冷加工车间。平天窗可分为采光板、采光罩和采光带三种。

3）下沉式天窗

下沉式天窗是在屋架上、下弦分别布置屋面板，利用上、下屋面板之间的高差构成天窗，做通风和采光口，从而取消了天窗架和挡风板，降低了高度，减轻了荷载，但增加了构造和施工的复杂程度。根据其下沉部位的不同，下沉式天窗可分为纵向下沉式天窗、横向下沉式天窗和井式天窗三种类型（见图7-34）。

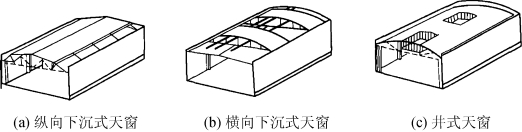

图7-34　下沉式天窗
