厂房两纵向定位轴线间的距离代表厂房的跨度，是屋架的标志跨度。

1.外墙、边柱与纵向定位轴线的联系

外墙、边柱与纵向定位轴线的联系受吊车型号、起重量、厂房高度等参数影响，如图7-8所示。在有吊车的厂房中，为使吊车与结构规格相协调，有如下关系：

式中：L——纵向定位轴线间的距离（厂房跨度），m；

S——吊车跨度（吊车轮距），m；

e——厂房纵向定位轴线至吊车轨道中心线的距离（一般取0.75m，当吊车起重量大于50t或有构造要求时，取1m），m。

如图7-9所示，对普通起重吊车，为保证吊车的安全运行，应有

式中：B——吊车侧方尺寸，m；

h——厂房柱上柱截面高度，m；

K——为保证吊车安全运行的安全空隙（其大小根据吊车起重量和安全要求确定），m。

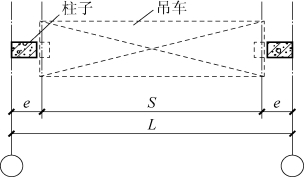

图7-8　吊车跨度与厂房跨度的关系

L—厂房跨度；S—吊车跨度；e—厂房纵向定位轴线至吊车轨道中心线的距离

外墙、边柱与纵向定位轴线的联系，可分为封闭式结合和非封闭式结合（见图7-10）。

1）封闭式结合

封闭式结合的纵向定位轴线与柱外缘和墙内缘重合，屋架和屋面板紧靠外墙内缘，如图7-10（a）所示。封闭式结合适用于无吊车或只有悬挂式吊车及吊车起重量小于20t、柱距为6m的厂房。这种结合方式的屋面板与外墙间没有空隙，不需要设置填补空隙的补充构件，构造简单，施工方便，吊车荷载对柱的偏心距较小。

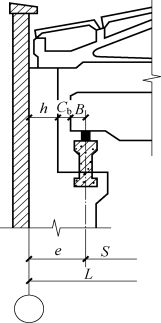

图7-9　吊车与纵向边柱定位轴线的关系

h—厂房柱上柱截面高度；B—吊车侧方尺寸；Cb—吊车侧方间隙(www.daowen.com)

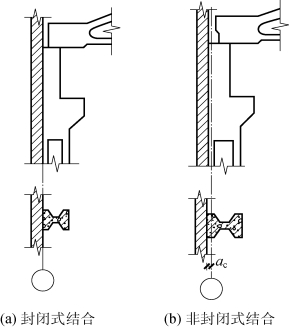

图7-10　外墙、边柱与纵向定位轴线的联系

2）非封闭式结合

非封闭式结合的纵向定位轴线与柱子外缘有一定距离并使屋面板与墙内缘也有一定的空隙，如图7-10（b）所示。距离ac称为联系尺寸，可以用来调整吊车安全空隙，保证吊车的安全运行。联系尺寸ac应符合3 M扩大模数。

在非封闭式结合中，须注意保证屋架等在柱上应有的支撑长度。支撑长度不能保证时，则应在柱头伸出牛腿以保证制作长度。

2.中柱与纵向定位轴线的联系

中柱处的纵向定位轴线的标定与相邻跨厂房高度的关系、纵向变形缝的设置及吊车起重量等因素有关。

1）等高跨中柱

（1）无变形缝等高跨中柱

无变形缝等高跨中柱，其上柱中心线应与纵向定位轴线重合，即等高跨两侧屋架或屋面梁等的标志跨度皆以上柱中心线为准。

（2）设变形缝等高跨中柱

对有必要设置纵向变形缝的厂房，一般有单柱纵向变形缝和双柱纵向变形缝。

2）不等高跨中柱

两不等高跨中柱与纵向定位轴线的联系，一般以高跨为主，应结合吊车起重量和结构类型等选择标定方法。

（1）无变形缝不等高跨中柱

无变形缝不等高跨中柱多为单柱。

（2）设变形缝不等高跨中柱

一般情况下，不等高厂房在高低跨处的变形缝可用单柱处理，采用两根纵向定位轴线。若变形缝宽度为ae，则两纵向定位轴线间的插入距ai=ae；若需设置联系尺寸ac，则有ai=ae+ac；当高低跨两屋架端部之间设有厚度为t的封墙时，纵向定位轴线的插入距ai=ae+ac+t。

3）纵横跨相交处的定位轴线

纵横跨相交的厂房，一般在交接处设置变形缝，两侧结构实际上是各自独立的体系。纵横跨应有各自的柱列和定位轴线，各柱的定位轴线按前述各原则标定。
