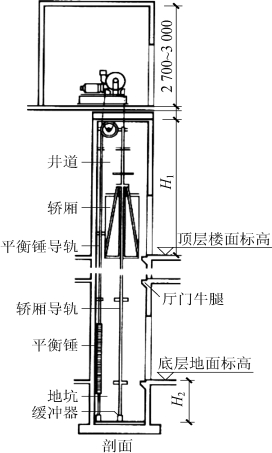

图6-7　电梯组成示意

随着城市发展的需要，城市用地越来越紧张，高层建筑已经成为近代城市发展的必然趋势。在高层建筑的设计中，如何解决好垂直交通问题，已成为建筑布局的关键。高层建筑的主要垂直交通工具是电梯，同时楼梯也是不可缺少的，一般由几部电梯组成一个电梯层，并与疏散楼梯结合在一起，形成一个交通中心。所以，电梯的正确选用及其在建筑物中的合理分布，将决定高层建筑的合理使用、提高效率和降低造价。

1.电梯的类型和构成

电梯一般分为乘客电梯、卸货电梯和专用电梯等。不论何种电梯，通常是由轿厢（电梯厢）、平衡锤和起重设备三部分组成。轿厢供载人和卸货用，是工厂生产的定型产品。轿厢外设轿架，上面有四个导靴，是轿厢与导轨接触的部分，轿架上端用吊索与平衡锤相连。平衡锤由一些金属块叠合而成，起重设备包括动力、传动与控制三部分，如图6-7所示。

2.电梯的设置(www.daowen.com)

电梯是高层住宅中极为重要的机电设备之一，它是高层住宅的主要垂直交通工具。电梯设备不但费用昂贵（占建筑基建总投资的9%左右），而且电梯交通系统的设计是否合理还将直接影响建筑的使用安全、经营服务质量以及经济效益，因此，对电梯必须给予足够的重视。

在电梯设计时应该从建筑物和交通设施的关系、建筑物内人员分布、楼内相互间的客流情况和客流高峰期间的电梯使用状况等角度来考虑，并反复进行电梯运输系统的交通计算，根据建筑物的功能及等级来评价，从而得出最佳的结果，确定所需电梯的台数、配置方式、服务方式以及电梯的额定荷载、额定速度和控制方式等。

根据实际调查，就运输能力来讲，高层办公楼一般一台电梯的有效服务面积为2500～4000m2，高层旅馆客用电梯一般一台电梯服务100～200间客房，高层住宅中的电梯按户数来考虑，即每台电梯所服务的户数。一般一台电梯每层服务8户左右，就一幢高层住宅楼来讲，一台电梯的服务面积为5000～6000m2，服务户数为60～80户。

3.电梯与楼梯的布置关系

高层建筑中虽然设置了电梯，但是，楼梯并不能因此而省掉，而且其设置位置和数量要兼顾安全和方便两个方面。要注意每座楼梯的服务面积及两座楼梯间的距离，当电梯数量较少时，楼梯与电梯结合起来布置较好。当电梯数量较多时，宜分开布置，并有所隔离。当电梯厅设有多组电梯时，设计中应考虑人流的集中、等待与散开的需要。两组电梯间的净距一般为4.0～4.5m。

电梯的布置因电梯数量及使用性质而异。当电梯数量较多时，应该将主要通道与电梯厅分开设置。有的楼梯围绕电梯井设置，有的电梯则布置在楼梯的对面或侧面。当电梯台数较多时，应将主要通道与电梯厅分开，以避免高峰运输时，乘梯人流产生拥挤现象。为缩短等电梯的时间及保证经济性，在建筑物内分散布置电梯不如在一个地方集中布置电梯有利。
