木材的性质包括物理性质和力学性质。

1.木材的物理性质

（1）木材的密度

木材的密度为1.48～1.56g/cm3，由于木材都是同一物质（纤维素）组成的，各树种相差不大，常取1.54g/cm3。

（2）木材的含水率

木材中所含的水可分为自由水和吸附水两类。自由水为存在于细胞腔与细胞间隙中的水；吸附水是被吸附在细胞壁内细纤维中的水。当木材中细胞壁内被吸附水充满，而细胞腔与细胞间隙中没有自由水时，该木材的含水率被称为纤维饱和点，它一般为25%～35%，平均为30%。纤维饱和点是木材物理力学性质发生改变的转折点，它是木材含水率是否影响其强度和湿胀干缩的临界值。

木材具有较强的吸湿性。当木材的含水率与周围空气的温度和相对湿度达到平衡时，此含水率称为平衡含水率。我国各地的年平均平衡含水率一般为10%～18%。木材使用前，须干燥至使用环境长年平均平衡含水率，以免制品变形、干裂。

按照《木结构设计标准》（GB50005—2017）的规定，制作构件时，木材含水率应符合下列要求：

①现场制作的原木或方木结构不应大于25%；

②板材和规格材不应大于20%；

③受拉构件的连接板不应大于18%；

④连接件不应大于15%；

⑤层板胶合木构件不应大于15%，且同一构件各层木板间的含水率差别不应大于5%。(www.daowen.com)

（3）木材的湿胀干缩

木材的湿胀干缩是由细胞壁中吸附水量的变化引起的。当木材由潮湿状态干燥至纤维饱和点时，其尺寸不变，而继续干燥到细胞壁中的吸附水开始蒸发时，则木材开始收缩（干缩）。在逆过程中，即干燥木材吸湿时，随着吸附水的增加，木材将发生体积膨胀（湿胀），直到含水率达到纤维饱和点为止，此后，尽管木材含水量会继续增加，即自由水增加，但体积不再膨胀。木材的胀缩性随树种而有差异，一般体积密度大的，夏材含量多的，胀缩较大。另外，各方向的胀缩值也不一样，顺纹方向最小，径向较大，弦向最大。

2.木材的力学性质

（1）木材的强度

工程上常利用木材抗压、抗拉、抗弯和抗剪强度作为设计依据。木材构造的不均匀性决定了它的许多性质为各向异性，在强度方面尤为突出。

同一木材，顺纹和横纹的强度有很大的差别，顺纹的抗拉强度最大，抗弯、抗压、抗剪强度依次递减，横纹的抗拉、抗压强度比顺纹小得多。木材的强度比较如表4-3所示。

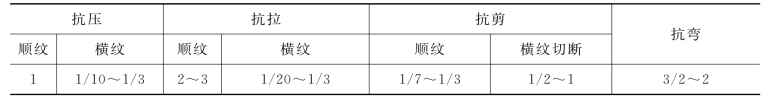

表4-3　木材的强度比较

（2）影响木材强度的主要因素

影响木材强度的因素有含水率、温度、负荷时间和木材缺陷等。

①含水率。当木材的含水率在纤维饱和点以下时，木材的强度随含水率增加而降低，这是由于吸附水的增加使细胞壁逐渐软化。当木材含水率在纤维饱和点以上时，木材的强度等性能基本稳定，不随含水率的变化而变化。含水率对木材的顺纹的抗压及抗弯强度影响较大，而对顺纹的抗拉强度几乎无影响。

②温度、负荷时间和木材缺陷。一般来说，木材的强度会随环境温度的升高而降低。如果使用环境温度长期超过50℃，其强度会因木材缓慢炭化而明显下降，故这种环境下不应采用木结构。木材的负荷时间长，强度下降。长期负荷下的强度，一般仅为极限强度的50%～60%。木材缺陷有木节、斜纹、裂纹、翘曲、腐朽及病虫害等。一般来讲，缺陷越多，木材强度越低。木节主要使顺纹的抗拉强度显著降低，而对顺纹的抗压强度影响较小。
