楼梯结构详图一般包括楼梯结构平面图和楼梯配筋图（见图3-31）。

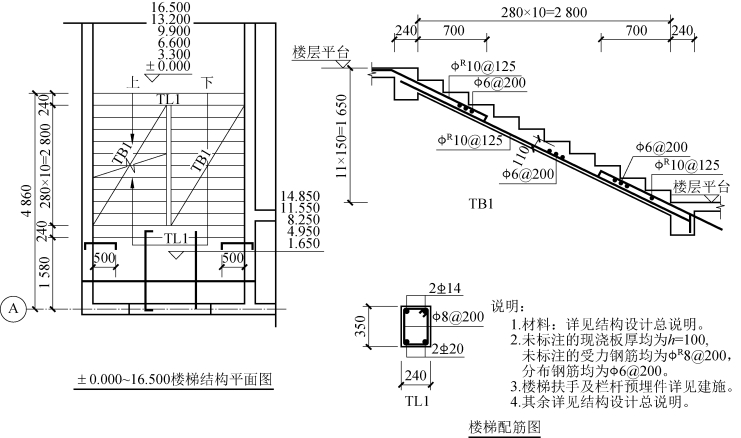

图3-31　楼梯结构详图

1.楼梯结构平面图

楼梯结构平面图是设想沿上一楼层平台梁顶剖切后所做的水平投影。剖切到的墙用中实线表示；楼梯梁、板的轮廓线，可见的用细实线表示，不可见的则用细虚线表示。楼梯结构平面图主要反映各构件（如楼梯梁、梯段板、平台板及楼梯间的门窗过梁等）的平面布置、代号、大小、定位尺寸以及它们的结构标高。楼梯结构平面图的识读方法与楼层结构平面图类似。

2.楼梯配筋图

为了详细表示梯段板和楼梯梁的配筋，可以用较大的比例尺画出每个构件的配筋图。如图3-13中，梯段板下层的受力筋采用10@125，分布筋采用6@200；在楼梯段的两端、斜板截面的上部配置支座受力钢筋l0@125，分布筋6@200。

外形简单的梁，可只画断面。如图3-31中的梁TL1，该梁为矩形截面，尺寸为240 mm×350mm，梁底配置2根直径为20mm的Ⅱ级钢筋做主筋，梁顶配置2根直径为14mm的Ⅱ级钢筋做架立筋，箍筋用直径为8mm的I级钢筋，间距为200mm。

思考与习题

一、名词解释

建筑施工图

结构施工图(www.daowen.com)

建筑平面图

二、问答题

1.建筑总平面图的作用是什么？

2.建筑平面图是如何形成的？应标注哪些尺寸和标高？

3.建筑立面图是如何形成的？主要反映哪些内容？有几种命名方式？

4.什么是建筑剖面图？它表达哪些内容？

5.楼梯详图包括哪些内容？从楼梯平面图和剖面图中能了解到哪些内容？

6.结构施工图包括哪些图？

三、实训练习题

1.识读一套建筑施工图。

2.识读一套结构施工图。
