结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，直接表示在各类构件的结构平面布置图上，再与标准构造详图相配合，构成一套完整的结构施工图。这样做改变了传统的将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的烦琐方法。

国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》（16G101-1）介绍了常用的现浇钢筋混凝土柱、墙、梁三种构件的平法制图规则和构造详图两大部分内容。按该图集的规定，平法设计绘制的结构施工图，首先应用表格等方式注明各层的结构层楼地面标高、结构层高及相应的结构层号，并分别放在柱、墙、梁等各类构件的平法施工图中。下面简单介绍最常用的柱和梁的平法制图规则。

1.柱平法制图规则

柱平法施工图是在柱平面布置图上采用列表注写方式或截面注写方式表达相关内容后得到的施工图。

1）列表注写方式

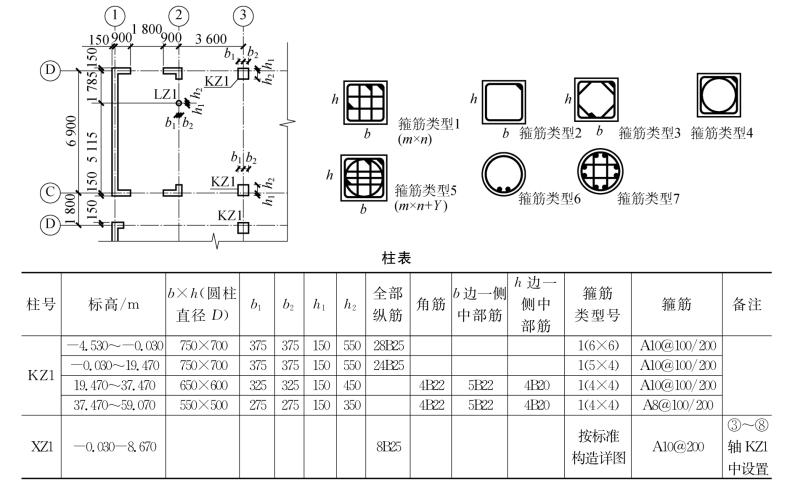

列表注写方式（见图3-27）是指在柱平面布置图上，分别在同一编号的柱中选择一个或几个截面标注几何参数代号，在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形式及其箍筋类型图的方式。

图3-27　柱平法施工图列表注写方式

2）截面注写方式

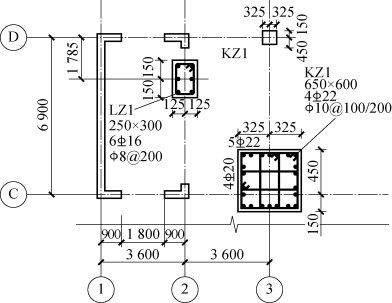

截面注写方式（见图3-28）是指在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面并放大，直接注写截面尺寸和配筋具体数值的方式。

图3-28　柱截面注写方式

2.梁平法制图规则

梁平法施工图是在梁平面布置图上采用平面注写方式或截面注写方式表达相关内容后得到的施工图。

1）平面注写方式(www.daowen.com)

平面注写包括集中标注和原位标注。集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某个部位时，则采用原位标注，施工时原位标注取值优先。

（1）集中标注

梁集中标注有编号、截面尺寸、箍筋、上部通长筋或架立筋、侧面纵向构造筋或受扭筋五项必注值和顶面标高高差一项选注值。

图3-29（a）中的集中标注含义如下：框架梁KL2共2跨，一端有悬挑；梁截面尺寸为300mm宽、650mm高；箍筋用直径为8mm的Ⅰ级钢筋，加密区箍筋间距为100mm，非加密区箍筋间距为200mm，箍筋为2肢箍；梁上部有2根直径为25mm的Ⅱ级钢筋作为通长筋；梁两侧共配置4根直径为10mm的Ⅰ级钢筋作为纵向构造钢筋，每侧各配2根；梁顶面标高比结构层楼面标高低0.1m。

（2）原位标注

梁支座上部纵筋的标注包含贯通筋在内的所有纵筋。当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，注写时将角部纵筋写在前面。当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，当两边的上部纵筋不同时，须在支座两边分别标注配筋值。

梁下部纵筋的表示方法与上部纵筋的表示方法基本相同。附加箍筋或吊筋直接画在平面图中的主梁上，注明总配筋值。

以图3-29（a）中框架梁KL2第一跨的原位标注为例：梁左端支座纵筋共有4根，其中2根是直径为25mm的Ⅱ级钢筋，分别放在两端角部，另2根是直径为22mm的Ⅱ级钢筋；右端支座纵筋为6根直径为25mm的Ⅱ级钢筋，分两排布置，上排4根，下排2根；梁底部有6根直径为25mm的Ⅱ级钢筋，分两排布置，上排2根，下排4根，全部伸入支座。对比图3-29（b）中四个传统的绘制截面图的表示方法，平面注写方式既减少了绘图工作量，又简单明了地表示了梁各部位的配筋。

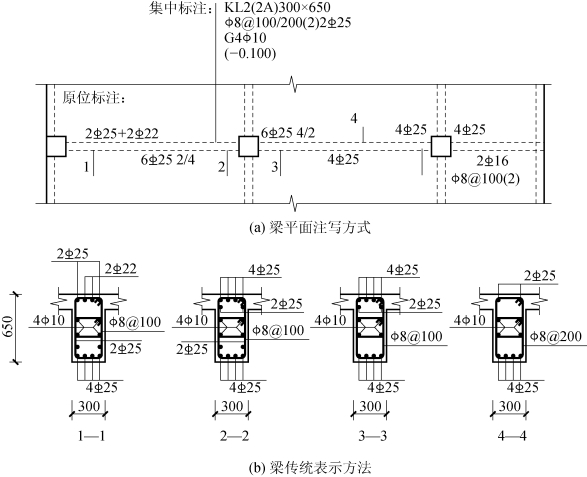

图3-29　梁平面注写方式与传统表示方法的对比

2）截面注写方式

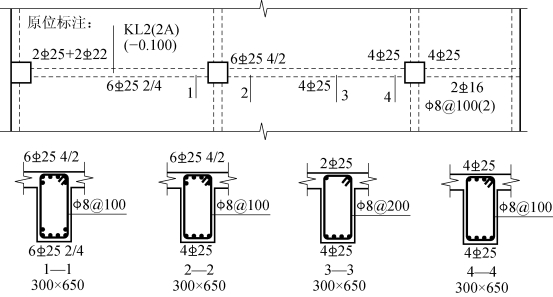

截面注写方式是指在按标准层绘制的梁平面布置图上，分别在不同编号的梁中各选择一根梁，用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式（见图3-30）。截面注写方式既可以单独使用，也可与平面注写方式结合使用。

图3-30　梁截面注写方式
