1.形成与作用
建筑详图也称大样图,是用较大比例详细画出建筑物细部构造的正投影图。建筑详图主要表达在平、立、剖面图或说明中无法交待清楚的细部或构配件的构造,如外墙、檐口、窗台、楼梯、屋面、栏杆、门窗等的形式、做法、材料、尺寸等。建筑详图是建筑平、立、剖面图的补充和深化,是建筑工程细部施工、建筑构配件制作及编制预算的依据。
2.内容与识读
下面以楼梯详图为例,介绍建筑详图的内容与识读方法。
楼梯详图一般包括楼梯平面图、楼梯剖面图和节点详图三部分。楼梯平面图是用一水平剖切平面,在该层往上的第一梯段(楼层平台以上、中间平台以下处)将楼梯剖开,然后向下投影所得的剖面图,剖切到的梯段在图中用45°折断线表示。楼梯平面图一般用1∶50的比例绘制,通常只画出底层、中间层、顶层三个平面图。楼梯剖面图是用假想的铅垂剖切平面通过各层的一个梯段和门窗洞口将楼梯剖开,并向另一个未剖切到的梯段方向所做的正投影图。下面以图3-23为例,讲解楼梯详图的识读步骤与方法。

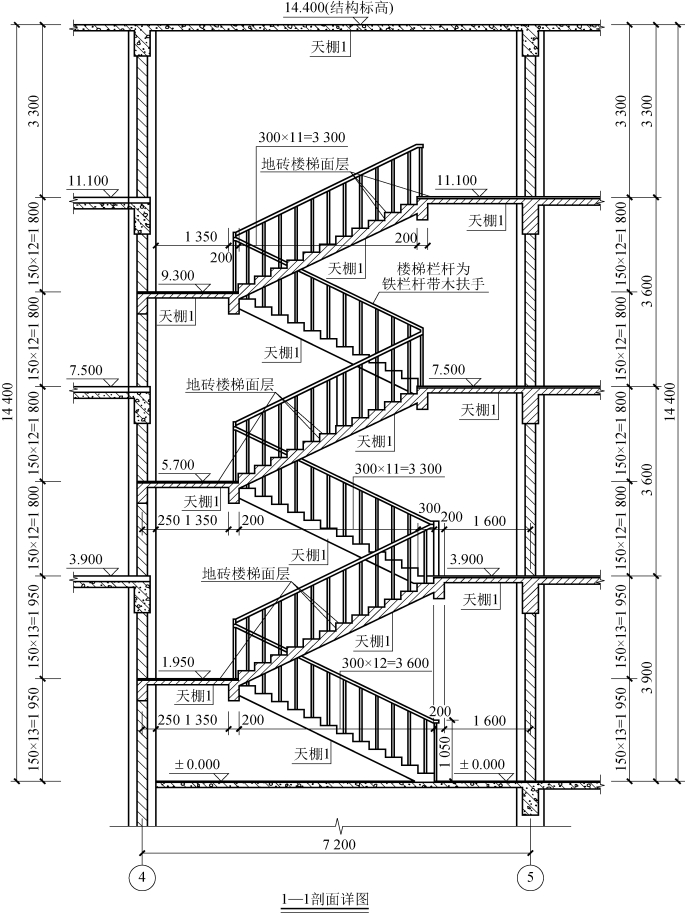

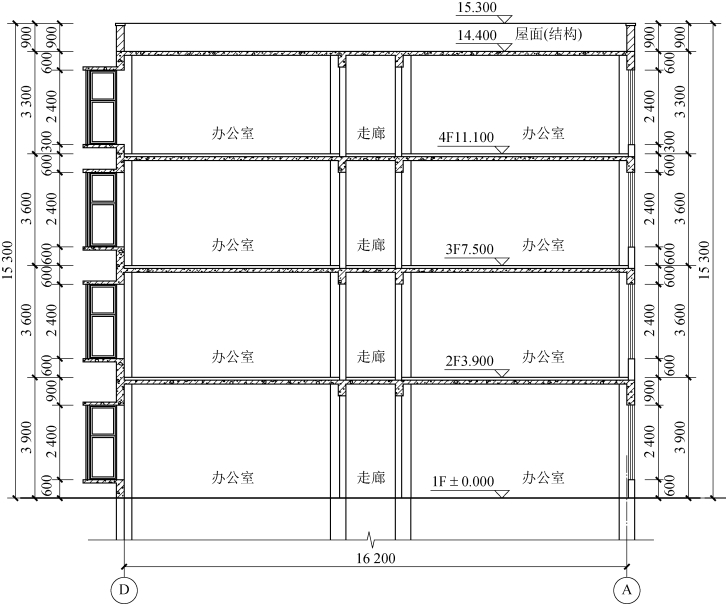

图3-22 1—1剖面图
①了解楼梯的类型及梯段的上、下方向。从图3-23可知,楼梯为平行双跑式,从楼层平台处标注的上、下箭头可知楼梯的走向。
②了解楼梯间的尺寸。楼梯间的开间为3.15m、进深为7.2m。(www.daowen.com)
③了解梯段的宽度、踏步级数、踏面的宽度及梯段的水平投影长度。从图3-23中的楼梯平面图可知每个梯段的宽度为1450mm,梯井宽250mm,首层梯段的踏面个数均为12个(踏步级数为13级),踏面的宽度为300mm,梯段的水平投影长度为300×12mm=3600mm。
④了解各休息平台的宽度和标高。图3-23中,各层的楼层平台宽度为2100 mm,标高为±0.000m、3.900m、7.500m、11.100m;中间平台宽度为1800mm,标高为1.950m、5.700m、9.300m。
⑤了解楼梯剖面图的剖切位置、投影方向等。从底层平面图的剖切符号可以看出剖切面位于每层往上的第一个梯段宽度中间,剖切后向另一个梯段方向投影。
⑥了解梯段、平台、栏杆、扶手等相互间的连接构造及详图索引符号。
续图3-23
⑦明确踏步尺寸及栏杆的高度。从楼梯剖面图可知,踏步尺寸为150mm×300mm,栏杆的高度在梯段处为1050mm。
