建筑平面图的应用及常用比例

时间:2023-08-22 理论教育 版权反馈
【摘要】:建筑平面图是施工放线、砌墙、安装门窗、编制预算、备料等的基本依据。建筑平面图常用的比例是1∶50、1∶100或1∶200,其中,1∶100使用最多。

建筑平面图的应用及常用比例

1.形成与作用

假想用一个水平的剖切平面,沿着房屋略高于窗台处将房屋剖切开,对剖切平面以下的部分向水平投影面做正投影,所得的水平剖面图称为建筑平面图,简称平面图。

建筑平面图主要反映建筑物各层的平面形状和大小,各层房间的分隔和联系(出入口、走廊、楼梯等的位置),墙和柱的位置,截面尺寸和材料,门窗的类型和位置等情况。建筑平面图是施工放线、砌墙、安装门窗、编制预算、备料等的基本依据。

2.内容及图示方法

建筑平面图一般包括底层平面图、标准层平面图、顶层平面图等。

建筑各层平面图的内容应包括墙、柱及定位轴线编号,内外门窗位置及编号,房间名称;室内外各项尺寸及室内楼地面的标高;楼梯的位置及上、下行方向;阳台、雨篷、台阶、散水、明沟、花台等的位置及尺寸;室内设备,如卫生器具、重要设备及隔断的位置、形状;地下室布局、墙上留洞、高窗等的位置、尺寸;剖面图的剖切符号及编号;详图索引符号等。

房屋各层平面图上与剖切平面相接触的墙、柱等的轮廓线用粗实线画出,断面画上材料图例(当图纸比例较小时,砖墙断面可不画出图例,钢筋混凝土柱和钢筋混凝土墙的断面涂黑表示);门的开启扇、窗台边线用中实线画出,其余可见轮廓线和尺寸线等均用细实线画出。建筑平面图常用的比例是1∶50、1∶100或1∶200,其中,1∶100使用最多。

另外,平面图还应包括屋顶平面图,有时还有局部平面图。屋顶平面图是将房屋的顶部单独向下所做的俯视图,主要表示屋顶的平面形式和屋面排水情况等,内容为屋顶檐口、檐沟、屋面坡度、分水线、雨水口、上人孔、出屋顶水箱等的投影。

3.识读(www.daowen.com)

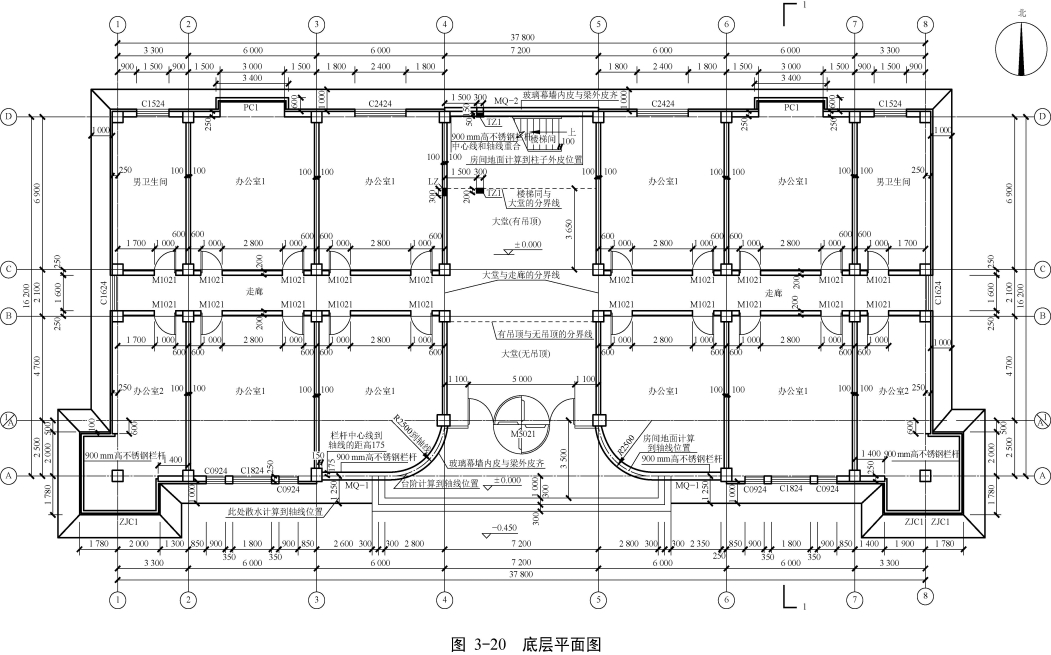

以下是识读底层平面图的方法。底层平面图如图3-20所示,其余各层平面图的识读方法基本相同。

①了解图名和比例。从图3-20可知,此图是办公楼的底层平面图,比例为1∶100。

②了解建筑的平面布置(房间分隔情况、房间的用途、各房间的联系),定位轴线及各构件的位置。办公楼的底层是由内走道连接的各办公室。建筑中间有一部楼梯。从图3-20可看出该框架结构办公楼的定位轴线编号及尺寸。

③了解门窗的位置、编号和数量,底层门及窗的种类。

④了解平面尺寸和地面标高。平面图中的外部尺寸一共有三道,即总尺寸、轴线尺寸和细部尺寸。办公楼的总宽度为16.20m,总长度为37.80m,室内地面标高为零,室内外地面高差为450mm。

⑤了解其他建筑构配件。从图3-20可看出散水、踏步等的布置。

⑥了解剖面图的剖切位置、投影方向等。由剖切符号可知,1-1剖切平面位于⑥、⑦轴之间,剖切后向右投影,表达的是办公楼横向的布置情况。
