施工图的第一张图纸一般称为首页。首页是整套施工图的概括和必要补充，包括图纸目录和施工图设计总说明。

图纸目录是以表格形式列出的各专业图纸的图号及内容，以便查阅，一般先列新绘制图纸，后列选用的标准图或重复利用图。标准图有国标、省标、院标等形式。

设计总说明的内容一般有本施工图的设计依据，项目概况，设计标高，用料说明，室内外装修，门窗表及新技术、新材料的做法说明等方面。

2.建筑总平面图

1）图示方法与作用

建筑总平面图是将新建建筑周围一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同地形、地物用正投影法和相应图例在水平投影面上绘出的投影图，一般采用1∶500、1∶1000、1∶2000的比例绘制。建筑总平面图是新建建筑定位、土方工程、施工放线及其他专业总平面图的依据。

2）内容

建筑总平面图主要表达的内容有新建建筑的定位、朝向、标高、占地范围（红线）、外轮廓形状、层数，原有建筑的位置、层数，道路的位置、走向及与新建建筑的联系等，附近的地形、地物和绿化布置情况等，指北针或风玫瑰图及补充图例等。

3）识读

以下简要介绍识读总平面图的方法，总平面图如图3-19所示。

阅读总平面图时，主要注意以下几个方面。

（1）看清工程名称和性质、地形地貌以及周围环境情况(www.daowen.com)

在总平面图中，有关拟建项目的工程名称、平面形状、层数、地形地貌、周围环境等都会反映出来，看图时要认真阅读。

（2）查看比例、图例以及相关的文字说明

总平面图常用的比例为1∶500或1∶1000，所绘区域特别大时，也可以用1∶2000的比例。总平面图中所标注的尺寸，以m为单位。

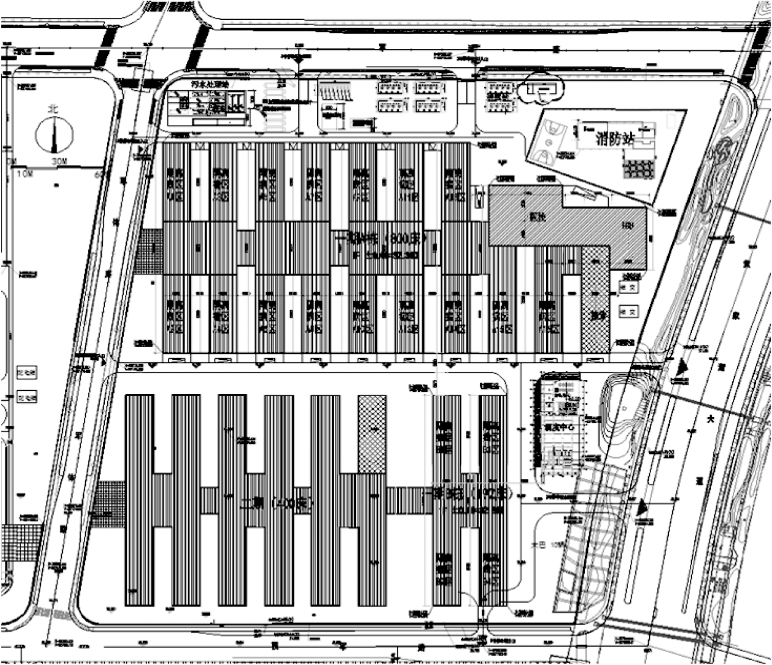

图3-19　总平面图

（3）弄清建筑物的朝向

通过查看总平面图中的指北针或风玫瑰图，可以确定建筑物的朝向。朝向对采暖负荷的计算有很大影响，对于居住建筑尤为重要。

（4）仔细核对图中的标高

总平面图中的标高为绝对标高。尤其山区的地形，标高更为复杂，要认真读懂室外标高的变化情况以及室内标高与室外标高的关系。

标高也是以m为单位，一般精确到小数点后三位。

（5）弄清道路绿化等周围环境情况

必须了解拟建建筑物周围的环境情况，比如基地的给排水管网的走向，标高与来源；供热设施及其位置、供热方式、管网的敷设方式；供电设施的位置、布线方式、用电负荷情况等。
