1.索引及详图符号

1）索引符号

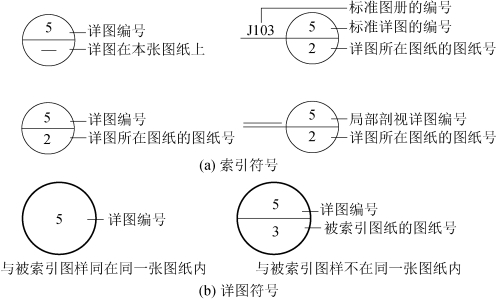

如图中某一局部需要另见详图时，应以索引符号索引。按国标规定，索引符号的圆和引出线均应以细实线绘制，圆直径为10mm，引出线应对准圆心，圆内过圆心画一水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号，如图3-15（a）所示。如果详图与被索引的图样在同一张图纸内，则在下半圆中间画一水平细实短线。索引出的详图如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。

2）详图符号

详图符号用一粗实线圆绘制，直径为14mm。详图与被索引的图样同在一张图纸内时，应在符号内用阿拉伯数字注明详图编号；如不在同一张图纸内，可用细实线在符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引图纸的图纸号，如图3-15（b）所示。

2.标高

在建筑图中经常用标高符号表示某一部位的高度，它有绝对标高和相对标高之分。绝对标高是以我国青岛附近黄海的平均海平面为零点测出的高度尺寸；相对标高是以建筑物室内主要地面为零点测出的高度尺寸。

图3-15　索引符号和详图符号

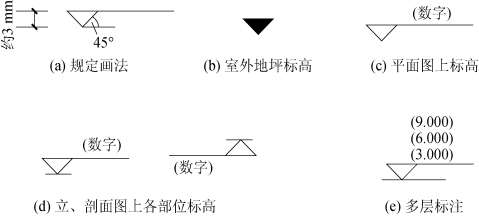

各类图上所用标高符号应按图3-16所示的形式，以细实线绘制，标高符号的尖端应指至被标注的高度，尖端可向下也可向上。标高数值以米为单位，一般注至小数点后3位数（总平面图中为两位数），在“建施”图中的标高数字表示其完成面的数值。

如标高数字前有“—”号，则表示该处完成面低于零点标高；如数字前有“+”号或没有符号，则表示高于零点标高。如果同一位置表示几个不同标高时，数字可按图3-16（e）所示的形式注写。

图3-16　标高符号及规定画法

图3-17　指北针和风玫瑰图

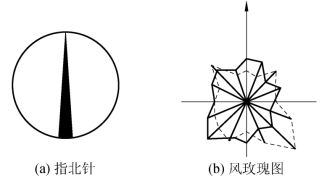

3.指北针及风玫瑰图

1）指北针

指北针用细实线绘制，圆的直径宜为24mm，指针尖为北向，指针尾部宽度宜为3mm。需用较大直径绘指北针时，指针尾部宽度宜为直径的1/8，如图3-17（a）所示。

2）风玫瑰图

风玫瑰图是根据当地的气象资料，将全年中各不同风向的刮风次数与刮风总次数之比用同一比例画在16个方位线上连接而成的图形，因其形状像一朵玫瑰花而得名。图中实折线距中心点最远的风向表示刮风频率最高，称为常年主导风向，图3-17（b）中，常年主导风向为西南风，图中虚折线表示当地夏季6月、7月、8月这3个月的风向频率，该图中夏季主导风向为东南风。(www.daowen.com)

4.定位轴线

定位轴线既是设计时确定建筑物各承重构件位置和尺寸的基准，也是施工时用来定位和放线的尺寸依据。

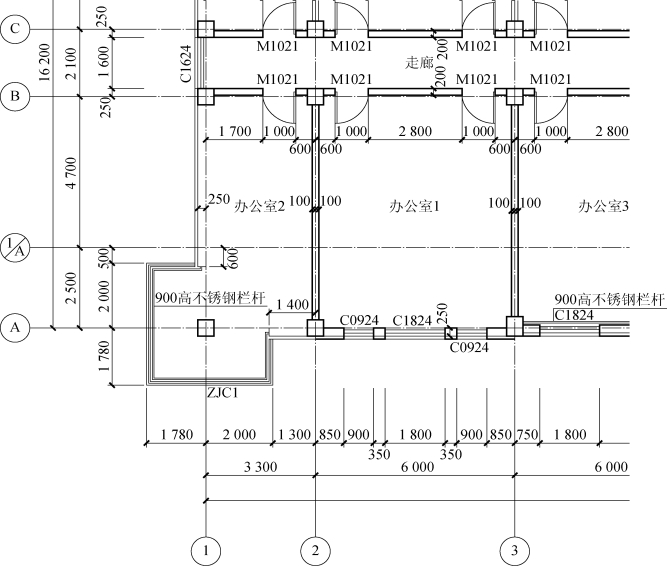

定位轴线采用细点画线表示。轴线编号的圆圈用细实线，直径一般为8mm，详图上为10mm，轴线编号写在圆圈内，如图3-18所示。在平面图上，水平方向的编号采用阿拉伯数字从左向右依次编写，垂直方向的编号用大写拉丁字母自下而上顺次编写。拉丁字母中的I、O及Z3个字母不得作轴线编号，以免与数字1、0及2混淆。在较简单或对称的房屋中，平面图的轴线编号，一般标注在图形的下方及左侧；对较复杂或不对称的房屋，图形上方和右侧也可标注。

对于附加轴线的编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写，如图3-18所示。在画详图时，如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。

图3-18　定位轴线编号

5.常用图例

1）总平面图常用图例

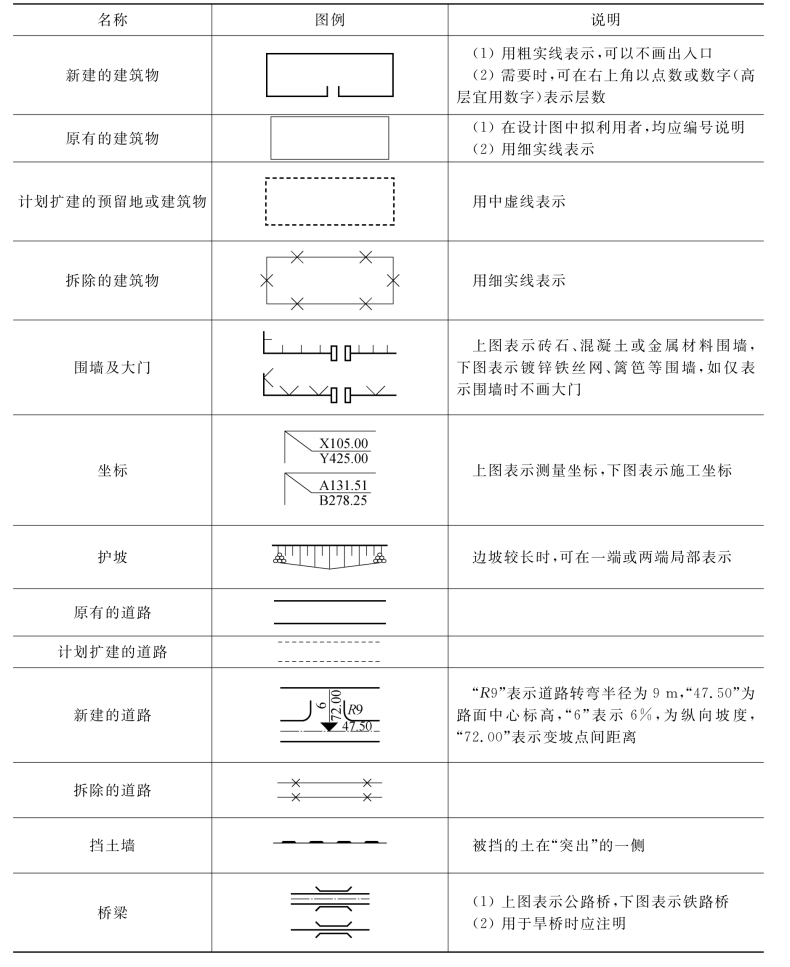

总平面图常用图例如表3-6所示。

表3-6　总平面图常用图例

2）常用建筑材料图例

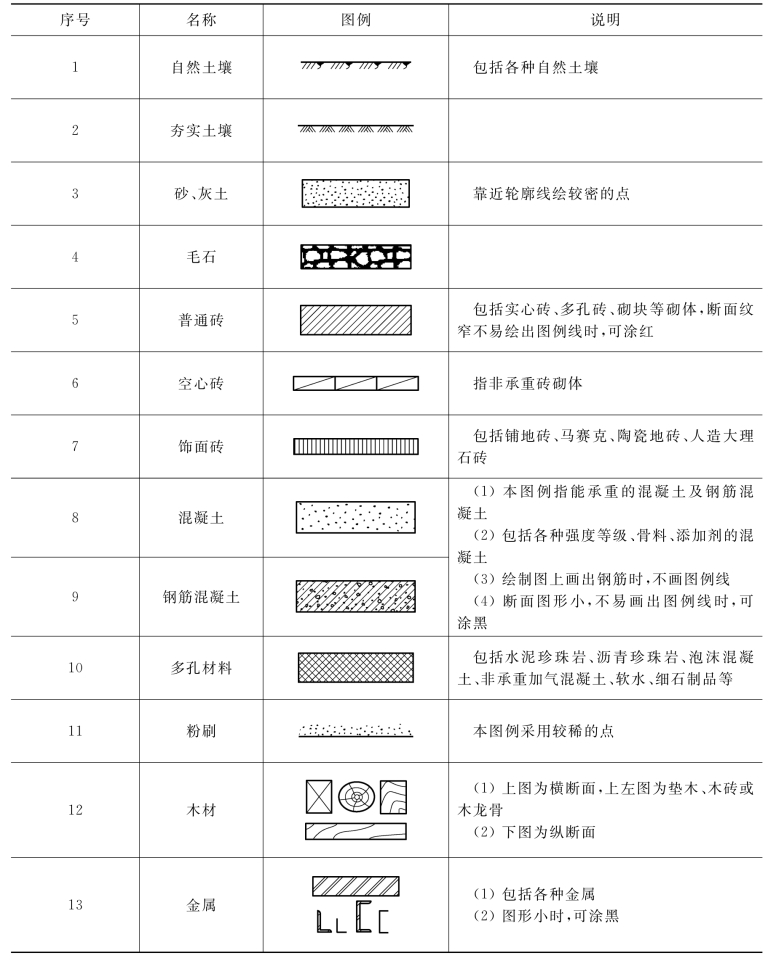

常用建筑材料图例如表3-7所示。

表3-7　常用建筑材料图例

3）常用的构造及配件图例

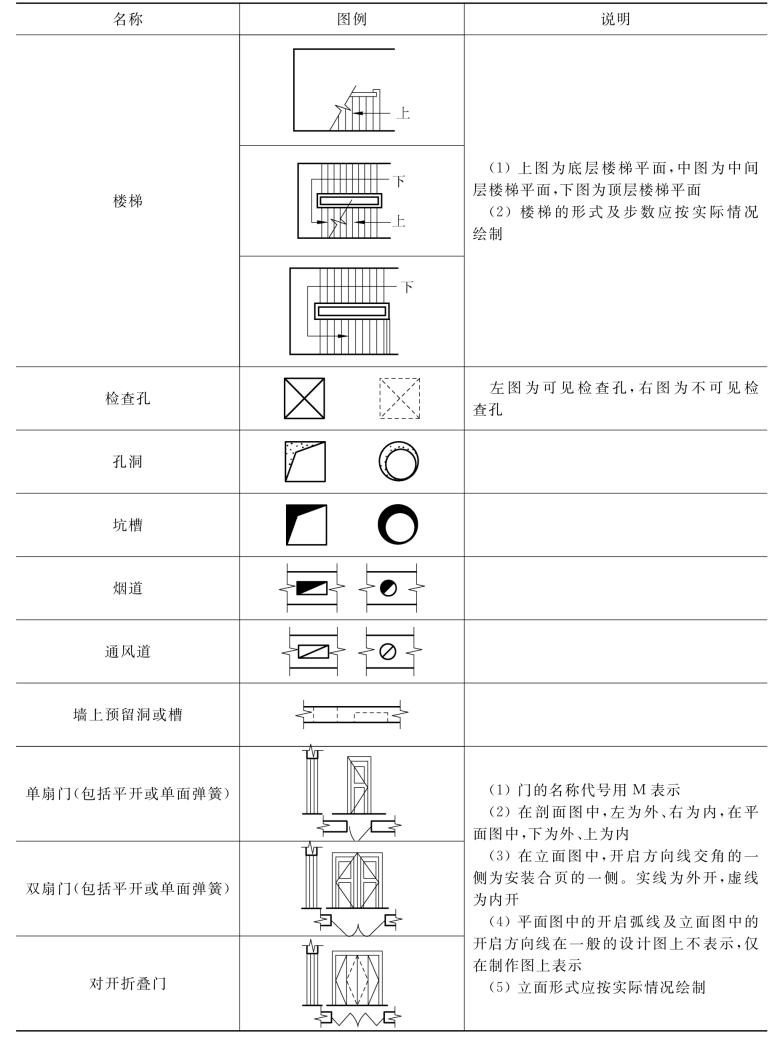

常用的构造及配件图例如表3-8所示。

表3-8　常用的构造及配件图例
