建筑工程图是表达建筑工程设计的重要技术资料，是施工的依据，为了使建筑工程图清晰、统一，便于识读，便于技术交流，满足设计和施工的要求，在绘制图样时，工程图样的规格、线型、尺寸的标注、图例及书写的字体都必须采用统一的标准。这些统一的标准就是建筑工程制图标准。

1.图纸幅面规格

图纸幅面是指图纸的大小，为了合理使用图纸，便于装订，在国家标准中对工程图纸的大小作了相应的规定。图纸的幅面及图框尺寸，应符合表3-1的规定及图3-4至图3-6所示的格式。

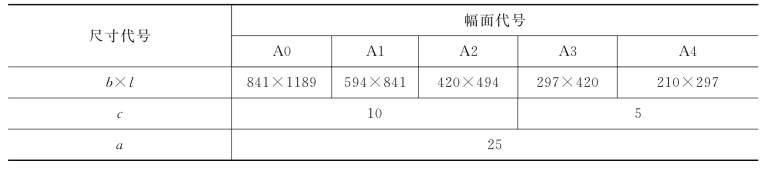

表3-1　幅面及图框尺寸（单位：mm）

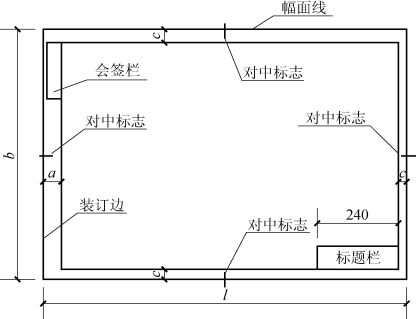

图3-4　A0～A3横式幅面

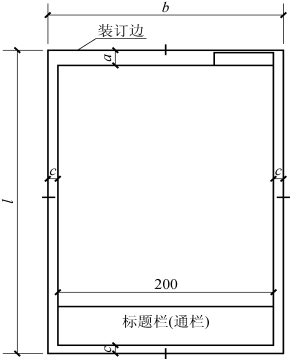

图3-5　A0～A3立式幅面

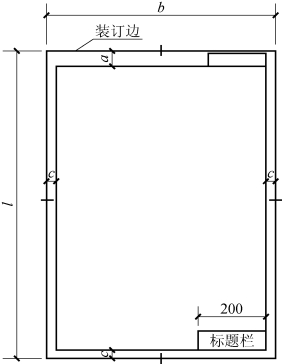

图3-6　A4立式幅面

2.标题栏与会签栏

图纸的标题栏、会签栏及装订边的位置，应符合下列规定。

标题栏应按图3-7所示样式根据工程需要选择确定其尺寸、格式及分区。签字区应包含实名列和签名列。

会签栏应按照图3-8所示格式绘制，其尺寸为100mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期等。一个会签栏不够时，可另加一个，两个会签栏并列，无须会签的图纸可不设会签栏。

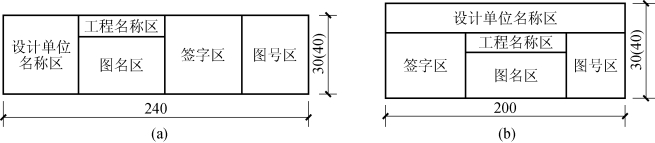

图3-7　标题栏

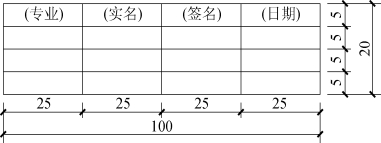

图3-8　会签栏

3.图线

图线有实线、点画线、虚线、波浪线、折断线等，不同的情况必须使用不同的线型、粗细。常用图线如表3-2所示。

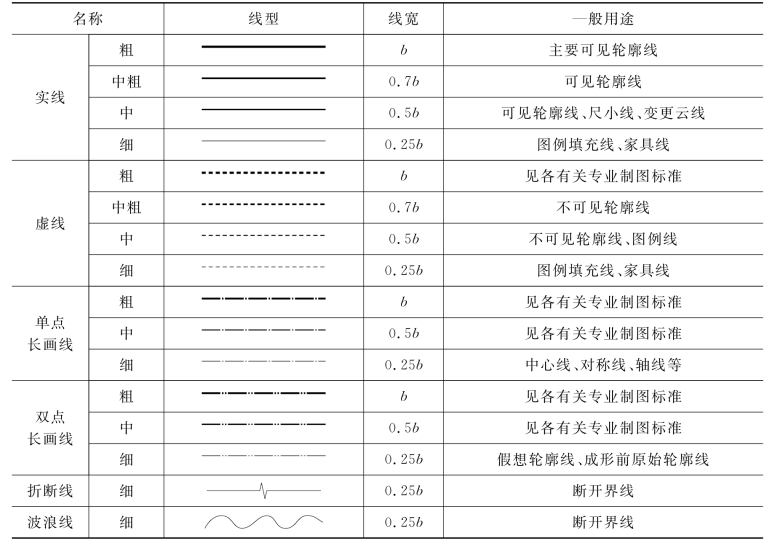

表3-2　常用图线

图线的宽度b宜从下列线宽系列中选取：0.35mm、0.5mm、0.7mm、1.0 mm、1.4mm、2.0mm。每个图样应根据复杂程度与比例大小，先选定基本线宽再根据表3-3来确定线宽组。

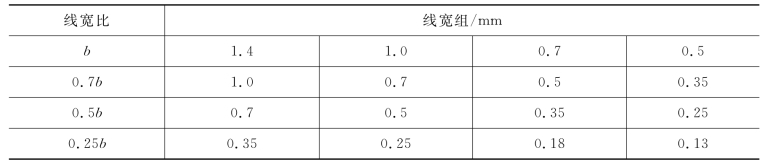

表3-3　线宽组

注：1.需要微缩的图纸不宜采用0.18mm及更细的线宽。
2.同一张图纸内，各不同线宽的细线，可统一采用较细的线宽组的细线。

绘制图线时还应注意以下几点：

①点画线和双点画线的首末两端应是线段，而不是点。点画线与点画线交接或点画线（双点画线）与其他图线交接时，应是线段交接。

②虚线与虚线交接或虚线与其他图线交接时，都应是线段交接。虚线为实线的延长线时，不得与实线连接。

③相互平行的虚线，其间隙不宜小于其中粗线的宽度且不宜小于0.7mm。

④图线不得与文字、数字和符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

4.字体

文字、数字和符号也是工程图纸的重要组成内容。在工程图纸中，除了绘制准确的图样以外，还要用文字书写说明，用数字表示尺寸，用符号代表某些构件或者某些部分。

图样及说明中的汉字宜采用长仿宋体，宽度与高度的关系应符合表3-4的规定。

表3-4　长仿宋体字宽度与高度的关系／mm　（单位：mm）

图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐，标点符号应清楚正确。

长仿宋体特点：①横平竖直；②起落分明；③结构匀称；④填满方格。

5.比例(www.daowen.com)

图样的比例即图形与实物相对应的线性尺寸之比，比例的大小是指比值的大小，如1∶50大于1∶100。

一般情况下，一个图样选用一种比例，根据专业制图需要，同—张图样可选用两种比例。特殊情况下，也可自选比例，这时，除应注出绘图比例外，还须在适当位置绘制出相应的比例尺。绘图所用的比例如表3-5所示。

表3-5　绘图所用的比例

6.尺寸标注

尺寸的组成：尺寸界线、尺寸线、尺寸起止符号、尺寸数字。

1）尺寸界线、尺寸线、尺寸起止符号

尺寸界线：细实线，一般与被注线段垂直，一端离开图样轮廓线不小于2mm，另一端超出尺寸线2～3mm。图样轮廓线可作尺寸界线。

尺寸线：细实线，与被注线段平行。图样任何图线都不能作尺寸线。

尺寸起止符号：一般为中粗斜短线，长2～3mm，与尺寸界线成顺时针45°。半径、直径、角度、弧长用箭头。

2）尺寸数字

尺寸数字一般依其方向写在靠近尺寸线的上方、左方。尺寸数字一般应注写在靠近尺寸线的上方中部。如果没有足够的位置，最外边的尺寸数字可注写在尺寸界线的外侧。中间相邻的尺寸数字可错开注写，尺寸数字应按国标要求书写，并且水平方向字头向上、垂直方向字头向左。

3）尺寸的排列与布置

尺寸宜在图样轮廓以外，不宜与图线、文字及符号等相交（断开相应图线）。

相互平行的尺寸线应沿被注写的图样轮廓线由近向远，小尺寸在内，大尺寸靠外，整齐排列。图样轮廓以外的尺寸界线距图样最外轮廓线之间的距离不小于10mm，平行排列的尺寸线的间距宜为7～10mm，全图一致，如图3-9所示。

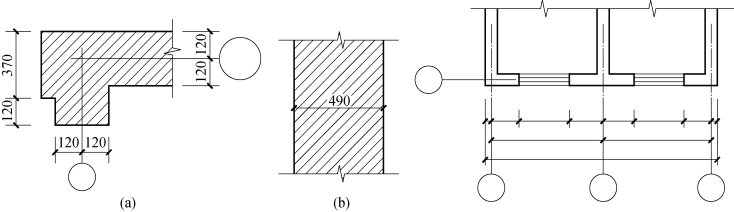

图3-9　尺寸线的排列与布置

总尺寸的尺寸界线应靠近所指部位，中间的尺寸界线可稍短，但其长度要相等。

4）半径、直径、球的尺寸标注

半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前加注半径符号“R”。

圆的直径尺寸前标注直径符号“φ”，圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧，如图3-10所示。标注球的半径、直径时，应在尺寸前加注符号“S”，即“SR”“Sφ”，注写方法同圆弧半径和圆直径。

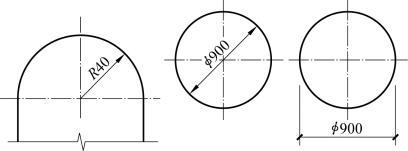

图3-10　半径和直径的标注

5）角度、坡度的标注

角度的尺寸线应以圆弧表示。此圆弧的圆心应是该角的顶点，角的两条边为尺寸界线。起止符号用箭头，若没有足够位置画箭头，可用圆点代替。角度数字应按水平方向注写，如图3-11所示。

标注圆弧的弧长时，尺寸线为与该圆弧同心的圆弧线，尺寸界线垂直于该圆弧的弦，起止符号用箭头表示。弧长数字上方应加圆弧符号“︵”。

标注圆弧的弦长时，尺寸线为平行于该弦的直线，尺寸界线垂直于该弦，起止符号用中粗斜短线表示。

6）尺寸的简化标注

等长尺寸简化标注方法如图3-12所示，相似构件尺寸标注方法如图3-13所示，对称构配件尺寸标注方法，如图3-14所示。

图3-11　角度的标注

图3-12　等长尺寸简化标注方法

3-13 相似构件尺寸标注方法

3-14 对称构配件尺寸标注方法

对称符号由对称线（细单点长画线）和两端的两对平行线（细实线，长度宜为6～10mm，每对平行线的间距宜为2～3mm）组成。对称线垂直平分两对平行线，两端宜超出平行线2～3mm。

对称构配件尺寸线略超过对称符号，只在另一端画尺寸起止符号，标注整体全尺寸，注写位置宜与对称符号对齐。
