正确使用制图工具是提高绘图质量、提高绘图速度的前提条件,在本任务中,首先介绍常用的绘图工具和仪器的使用方法。
1.绘图板
绘图板为矩形木板,图纸用胶带纸固定其上,侧面为引导丁字尺移动的工作边。平时必须维护板面平坦,工作边平直,不受潮、受热,避免磕碰。
2.丁字尺
丁字尺用于画水平线和作三角板移动的导边。使用时,尺头必须紧靠图板的左侧边。画水平线时,铅笔沿尺身的工作边自左向右移动,同时铅笔与前进方向成75°左右的斜角。
3.三角板
三角板用于和丁字尺配合画与水平线成15°倍角的倾斜线和垂直线及它们的平行线;两块三角板配合使用可绘制其他角度的垂直线或平行线。
4.比例尺

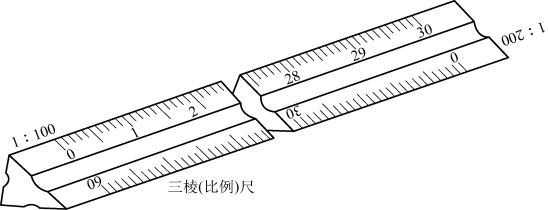

比例尺用来缩小或者放大图形,如图3-1所示。大部分比例尺有六种刻度,分别表示1∶100、1∶200、1∶300、1∶400、1∶500、1∶600。比例尺的数字以米(m)为单位。
比例是图形与实物相对应的线性尺寸之比。比例的大小是指比值的大小,如1∶5、1∶10。
图中所标注的尺寸是形体实际的大小,与图的比例无关。
图3-1 比例尺
5.圆规与分规(www.daowen.com)
分规用以截取或等分线段,圆规是画圆或圆弧的仪器,如图3-2所示。
图3-2 圆规与分规
1—钢针插腿;2—铅笔插芯;3—墨线笔插芯
6.建筑模板
建筑模板上有可以画出各种不同大小、不同形状的图例或者符号的孔,主要用来画各种建筑标准图例和常用符号,例如柱子、墙、门开启线、索引符号、标高符号等。
7.曲线板

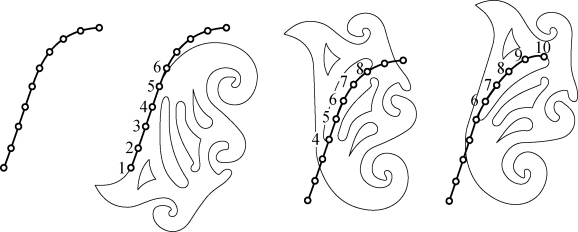

曲线板是用来画非圆曲线的工具。画曲线时,首先要先定出曲线上足够数量的点,徒手将各点连成曲线,然后选取适当的曲线板,找出曲线板上与所画曲线吻合的一段,沿曲线板边缘将该曲线画出,然后连续画出其他各段。注意,相邻两段应有一部分重合,曲线才显得圆滑,如图3-3所示。
图3-3 曲线板
8.擦线板
擦掉一条画错的图线时,很容易将邻近的图线也擦掉一部分,擦线板就是用来保护邻近的图线的。
9.绘图铅笔
绘图铅笔的硬度按B—H依次增大,通常底稿选用HB—2H,写字选用HB,加深选用HB—B,圆弧加深选用B。
