1.墙体变形缝

为防止外界自然条件对墙体及室内环境的侵袭，变形缝外墙一侧常用浸沥青的麻丝或木丝板、泡沫塑料条、橡胶条、油膏等有弹性的防水材料填充，当缝隙较宽时，缝口可用镀锌薄钢板、彩色薄钢板、铝皮等金属调节片做盖缝处理。内墙可用具有一定装饰效果的金属片、塑料片或木盖条遮盖。所有填缝及盖缝材料和构造应保证结构在水平方向自由伸缩而不产生破裂，如图2-78、图2-79、图2-80所示。

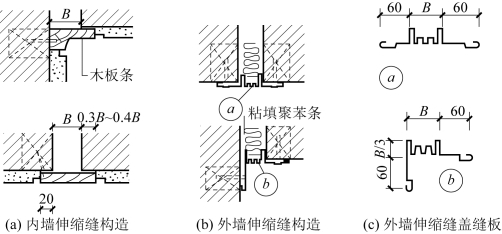

图2-78　墙体伸缩缝构造

2.楼地层变形缝

楼地层变形缝的位置与宽度应和墙体变形缝一致，其构造应方便行走、防火和防止灰尘下落、美观等，卫生间等有水环境还应考虑防水。楼地面变形缝的缝内常填充弹性的油膏、沥青麻丝、金属或橡胶类调节片，上铺与地面材料相同的活动盖板、金属盖板或橡胶片等，注意在地面与盖板之间要留5mm缝隙。顶棚处变形缝可用木板、金属板或其他吊顶材料覆盖，如图2-81所示。

3.屋顶变形缝

图2-79　墙体沉降缝构造

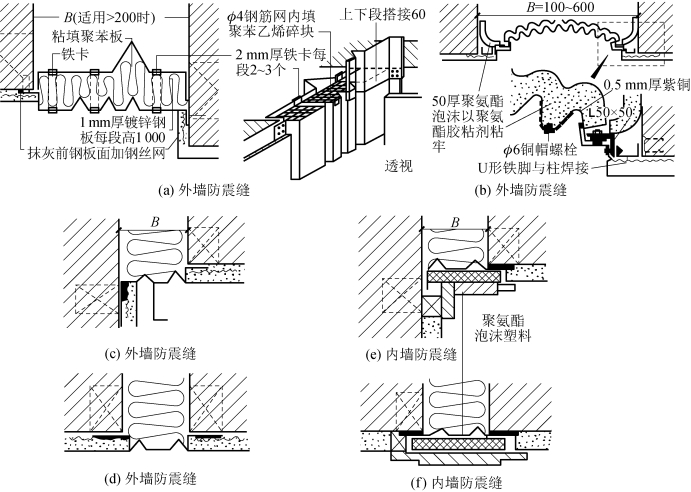

图2-80　墙体防震缝构造

屋顶变形缝在构造上应解决好防水、保温等问题。屋顶变形缝一般按所处位置可分为等高屋顶变形缝和不等高屋顶变形缝，按使用要求又分为上人屋顶变形缝和非上人屋顶变形缝。非上人屋顶通常在缝的一侧或两侧加砌矮墙或做混凝土矮墙，墙至少高出屋面250mm，然后按屋顶泛水构造要求将防水层沿矮墙上卷，固定于预埋木砖上，缝口用镀锌铁皮、铝板或混凝土板覆盖。盖板的形式和构造应满足两侧结构的变形要求。在寒冷地区，缝内应填充沥青麻丝、泡沫塑料、岩棉等具有一定弹性的保温材料。上人屋顶因使用需要一般不设矮墙，应做好防水，避免渗漏，如图2-82所示。

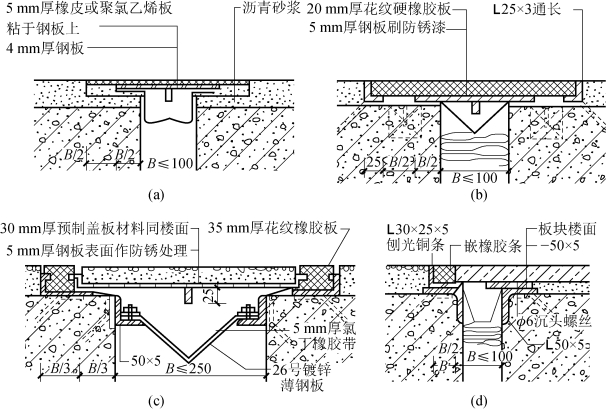

图2-81　楼面变形缝构造

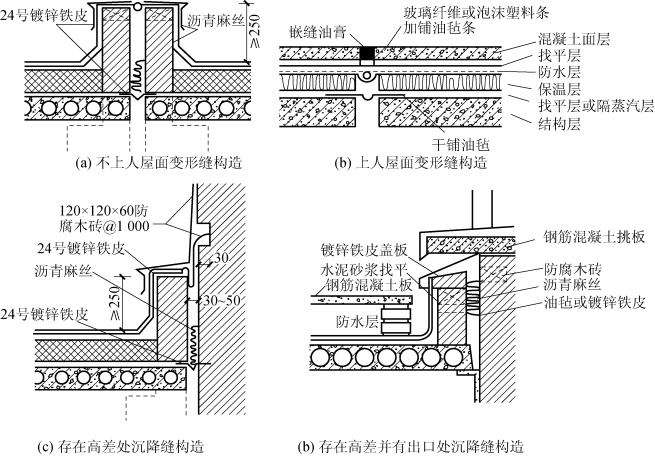

图2-82　屋顶变形缝构造

思考与习题

一、名词解释

基础埋置深度

门窗过梁

纵横墙承重方案

材料找坡

结构找坡(www.daowen.com)

刚性角

柔性防水

变形缝

二、问答题

1.影响建筑构造的因素有哪些？

2.—般在什么情况下应设置附加圈梁？具体的设置原则是什么？

3.什么是基础？什么是地基？

4.影响基础埋深的因素主要有哪些方面？

5.砖墙的尺寸如何确定？常用的砖墙分几种组砌方式？

6.门的具体尺寸应综合考虑哪些方面的因素？

7.窗的尺寸应综合考虑哪几个方面的内容？

8.楼板层由哪些部分组成？各起什么作用？

9.常见的有组织排水方案有哪几种？

10.楼梯平台宽度、栏杆扶手高度和楼梯净空高度各有什么规定？

11.画图说明台阶与坡道构造。

12.楼梯踏面如何进行防滑处理？

13.柔性防水的防水层构造要点是什么？

14.墙身为什么要设置防潮层？

15.地下室防潮与防水的构造要点分别有哪些？

16.简述抹灰类墙面构造。

17.变形缝的种类有几种？伸缩缝、沉降缝、防震缝在构造上有哪些相同处和不同处？
