建筑工程概论-屋顶防水方法

1.柔性防水屋面

柔性防水屋面系将柔性的防水卷材或片材用胶结料粘贴在屋面上,形成一个大面积的封闭防水覆盖层。这是典型的以“堵”为主的防水构造。这种防水层需有一定的延伸性,可满足直接暴露在大气层的屋面和结构的温度变形需要,故称柔性防水屋面,亦称卷材防水屋面。

1)防水卷材

我国过去一直沿用沥青油毡作为屋面的主要防水材料。这种防水屋面的优点是造价低廉、有一定的防水能力,但须热施工,存在污染环境、低温脆裂、高温流淌等缺点且七八年即要重修。为了改变这一落后状况,已出现一批新的卷材或片材防水材料,分别介绍如下。

(1)沥青玻璃布油毡、沥青玻璃纤维油毡、石油沥青麻布油毡

这三种油毡是以玻璃布、玻璃纤维、麻布为胎的有胎浸渍卷材,其特点是抗拉强度高、柔韧性好、耐腐蚀性强,适用于对防水性、耐久性、耐腐蚀性要求较高的工程,管道工程,基层结构有变形和结构外形较复杂的防水工程

(2)再生胶油毡

再生胶油毡是一种无胎辊压卷材,是用沥青与废橡胶粉混熔、脱硫后,掺入填充料混炼再经压延而成。这种油毡延伸性大,低温柔性好,耐腐蚀性强,耐水性及热稳定性好,适用于屋面或地下作接缝和满堂铺设的防水层,尤其适用于基层沉降较大或沉降不均匀的建筑物变形缝的防水处理。

(3)三元乙丙橡胶防水卷材

三元乙丙橡胶防水卷材是一种橡胶基的无胎卷材,也是一种最先进、最具有发展前途的防水卷材。它具有耐老化、耐低温、耐腐蚀、弹性及抗拉强度高等优点,适用于冷施工等一系列条件,可在-60~120℃条件下使用,寿命可达30~50年。粘贴时,应采用合成橡胶类胶黏剂粘贴,如CX-404胶黏剂和BNZ型黏合剂等。

(4)聚氯乙烯防水卷材

聚氯乙烯防水卷材是一种树脂基的无胎防水卷材。它分为S型(以煤焦油与聚氯乙烯树脂混熔料为基料的柔性卷材)和P型(以增塑聚氯乙烯为基料的塑性卷材)两类。聚氯乙烯防水卷材具有良好的低温柔韧性、耐腐蚀性和耐老化性。

常用的防水卷材有APP改性沥青卷材、三元丁橡胶防水卷材、OMP改性沥青卷材、氯丁橡胶卷材、氯化聚乙烯-橡胶共混防水卷材、水貂LYX-603防水卷材、铝箔面油毡等。这些材料的优点是冷施工、弹性好、寿命长,但目前有些产品价格尚较高。由于目前油毡防水屋面仍有不少地区使用且构造处理上也较为典型,所以这里仍做重点介绍。

2)油毡防水屋面

(1)防水层

屋面油毡防水层是用沥青胶和油毡层交替黏合而成的。一般平屋顶铺三层油毡,用上、下及两个夹层共四层沥青胶黏结,通称三毡四油。油毡上下左右搭接,形成一层整体不透水的屋面防水层,如图2-56所示。在屋面的重要部位和严寒地区须做四毡五油。

平屋顶油毡的铺设,一般由檐口到屋脊一层层向上铺设,上下搭接80~120mm,左右搭接100~150mm。多层铺法的上、下油毡层的接缝应错开。有一种逐层搭接半张的铺设方法代替一般的二毡三油铺法,施工较为方便。

沥青黏合层的施工厚度要控制在1mm左右,以免在自然环境中引起凝聚力而发生龟裂。

图2-56 油毡防水屋面构造层次

(2)找平层和结合层

油毡防水层应铺设在一个平整的表面上,一般在结构或保温层上做1∶3水泥砂浆找平层,厚15~20mm(在散料上厚20~30mm)。为了使第一层热沥青能和找平层牢固地结合,须喷涂一层既能和沥青黏合又容易渗入水泥砂浆的稀释沥青溶液,通称冷底子油。一般,质量配合比为40%的石油沥青与60%的煤油(或轻柴油)或30%的石油沥青与70%的汽油

第一层沥青胶浇涂时,除注意黏结牢固外,还要注意避免油毡层由于内部空气或湿气在太阳辐射下膨胀形成鼓泡。鼓泡一般在以下两种情况下容易发生:—种是室内蒸汽透过结构层渗透到油毡层底面;另一种是在保温层或找坡层中还留有一定的湿气。这些水汽的蒸发和膨胀使油毡防水层鼓泡。鼓泡的皱褶和破裂形成漏水的隐患。

为了使油毡防水层与基层之间有一个能使蒸汽扩散的场所,常将第一层沥青层采用点状(俗称花油法)或条状粘贴。

(3)保护层

油毡防水层的表面呈黑色,最容易吸热,在太阳辐射下,夏季表面综合温度可达60~80℃,容易使沥青胶流淌和油毡老化。一般多在表面用沥青胶粘着一层3~6mm粒径的粗砂作为保护层,俗称绿豆砂或豆石。保护层有利于防止暴风雨对防水层的冲刷,但砂粒易被冲刷流失而使防水层裸露。经测定,增大粒径至15~25mm的小石子和增加厚度至30~100mm的保护层,可使太阳辐射下的表面综合温度明显下降,对延长油毡防水屋面的使用寿命有利,缺点是增大了屋面的自重。

上人屋顶可在保护层上另加面层,该面层也可用作油毡防水层的保护层。一般可在防水层上浇注30~40mm厚的细石混凝土面层,每2m左右设一分仓缝;也可用砂垫层、水泥砂浆、预制混凝土块或大阶砖;还可将预制板或大阶砖架空铺设以利通风。

3)油毡防水屋顶的节点构造

(1)泛水构造

泛水系里面防水层与垂直墙交接处的防水处理方式,一般须用砂浆在转角处做弧形(直径为50~100mm)或45°斜面,油毡粘贴至垂直面至少150mm高,常见为250mm。为了加强节点的防水作用,一般须加铺一层油毡,垂直面也用水泥砂浆抹光并刷冷底子油一道。

油毡粘贴在墙面的上口极易开口渗水,如图2-57(a)所示。为了压住油毡的上口,各地有不同的处理方法,通常有钉木条、压铁皮、嵌砂浆、嵌油膏、压砖块、压混凝土和盖镀锌铁皮等处理方式,除盖铁皮方式外,一般在泛水上口均挑出1/4砖,抹水泥砂浆斜口和滴水,如图2-57所示。这些做法,施工均较复杂,而且木砖和铁皮日久常会腐朽和锈蚀,用目前新的防水胶粘料把卷材直接粘贴在抹灰层上,也可称有效的泛水处理方法,如图2-58所示。

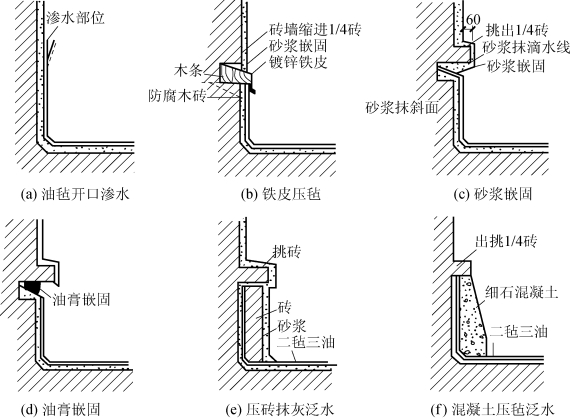

图2-57 油毡屋面泛水构造举例(www.daowen.com)

(2)檐口构造

油毡防水屋面的檐口一般有自由落水、挑檐沟、女儿墙带檐沟、女儿墙外排水和内排水等多种。这里着重论述油毡防水层在檐口处的收头构造。自由落水檐口的油毡收头极易开裂渗水,如图2-59(a)、(b)、(c)所示,采用油膏嵌缝上面再洒绿豆砂保护的方法,可有所改进,如图2-59(d)、(e)所示。

图2-58 高分子防水卷材屋面泛水构造

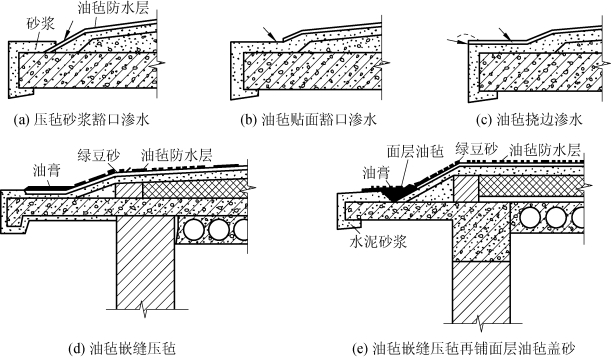

图2-59 自由落水油毡屋顶檐口构造

带挑檐沟的檐口,檐沟处要多加一层油毡。其檐沟口处的油毡收头,各地处理方法很不统一,一般有压砂浆、嵌油膏和插铁卡住等,如图2-60所示,其中,以嵌密封油膏的方法较为合理。

(3)雨水口构造

雨水口是屋面雨水汇集并排至水落管的关键部位,构造上要求排水通畅、防止渗漏和堵塞。图2-61(a)所示为雨水口处容易漏水的部位。外檐沟和内排水的雨水口都是在水平结构上开洞,采用铸铁漏斗形的定型件用水泥砂浆埋嵌牢固。雨水口四周须加铺一层油毡,并铺到漏斗口内,用沥青胶贴牢。缺口及交接处等薄弱环节可用油膏嵌缝,再用铸铁罩压盖,如图2-61(b)、(c)、(d)所示。穿过女儿墙的雨水口采用铸铁雨水口,亦要加铺一层油毡并铺入雨水口50mm以上,用沥青胶贴牢,再加铁篦,如图2-61(e)所示。所有雨水口处都应尽可能比屋面或檐沟面低一些,有垫坡层或保温层的屋面,可在雨水口直径500mm周围减薄,形成漏斗,使排水通畅,避免积水。对于冬季采暖房屋,这部分积雪应比别处先融化,以免被冰雪堵塞。

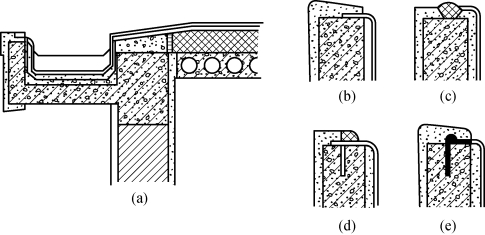

图2-60 油毡防水层在檐沟口的构造

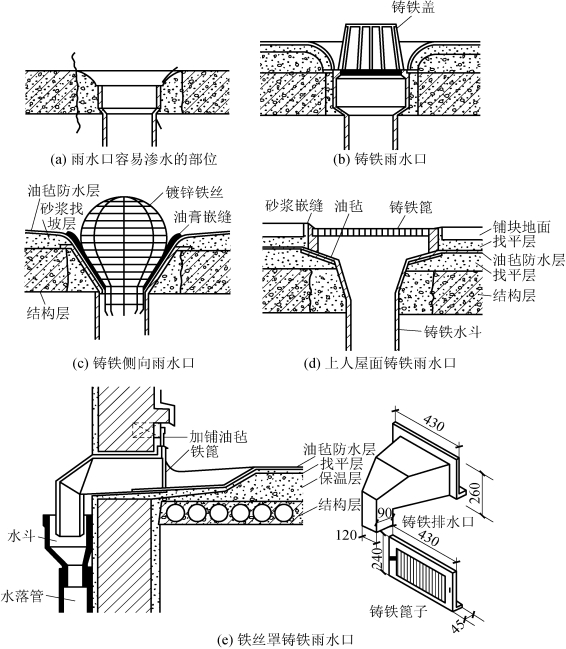

图2-61 雨水口构造

2.刚性防水屋面

刚性防水屋面系以防水砂浆抹面或密实混凝土浇捣而成的刚性材料屋面防水层,其主要优点是施工方便、节约材料、造价低廉和维修较为方便,缺点是对温度变化和结构变形较为敏感、施工技术要求较高、较易产生裂缝而漏水,所以必须采取防水措施。

1)刚性防水层的防水构造

刚性屋面在用水泥砂浆和混凝土施工时,如果用水量超过水泥水凝过程所需的用水量,那么多余的水便在硬化过程中逐渐蒸发形成许多空隙和互相连贯的毛细管网;另外过多的水分在砂石骨料表面形成一层游离的水,相互之间也会形成毛细通道。这些毛细通道都是砂浆或混凝土收水干缩时表面开裂和屋面的渗水通道。由此可见,普通的水泥砂浆和混凝土是不能作为刚性屋面防水层的,必须采取以下几种防水措施,才能作为屋面的刚性防水层。

(1)增加防水剂

防水剂系由化学原料配制而成的,通常为憎水性物质、无机盐或不溶解的肥皂,如硅酸钠(水玻璃)类、氯化物或金属皂类制成的防水粉或浆。这些物质掺入砂浆或混凝土后,能与之生成不溶性物质,填塞毛细孔道,形成憎水性壁膜,以提高其密实性。

(2)采用微膨胀配料

在普通水泥中掺入少量的矾土水泥等所配制的细石混凝土,在硬化时产生微膨胀效应,可抵消混凝土的收缩性,提高抗裂性。

(3)提高密实性

控制水灰比、加强浇注时的振捣均可提高砂浆和混凝土的密实性。细石混凝土屋面在初凝前表面用铁滚碾压,使多余水压出,初凝后加少量干水泥,待收水后用铁板压平、表面打毛,然后盖席浇水养护,从而提高面层密实性并避免表面的龟裂。

2)刚性防水屋面的变形及其预防

刚性防水屋面最严重的问题是防水层在施工完成后出现裂缝而漏水。裂缝的原因很多,有气候变化和太阳辐射引起的屋面热胀冷缩;有屋面板受力后产生挠曲变形;有墙身坐浆收缩、地基沉陷、屋面板徐变以及材料收缩等对防水层的影响。其中,最常见的原因是屋面层在室内外、早晚、冬夏及太阳辐射所产生的温差影响下产生的胀缩、挠度等变形和移位。为了适应防水层的变形,常采用以下几种处理方法。

(1)配筋

细石混凝土屋面防水层的厚度一般为35~45mm,为了提高其抗裂和抗应变的能力,常配置3mm@150mm或4mm@200mm双向钢筋。由于裂缝易在面层出现,钢筋宜置于中层偏上,使上面有15mm保护层即可。

(2)设置分仓缝

分仓缝亦称分格缝,是防止屋面出现不规则裂缝以适应屋面变形而设置的人工缝。分仓缝应设置在屋面温度年温差变形的许可范围内和结构变形敏感的部位。

(3)设置隔离层

隔离层是在刚性防水层与结构层之间增设的,使其上下分离以适应各自的变形,从而避免由于上、下层变形不同而相互制约。一般先在结构层上面用水泥砂浆找平,再用废机油、沥青、油毡、黏土、石灰砂浆、纸筋石灰作隔离层。有保温层或找坡层的屋面,可利用保温层或找坡层作为隔离层,然后再做刚性防水层。

(4)设置滑动支座

为了适应刚性防水屋面的变形,结构层屋面板的支承点最好做成活动支座。最简单的方法是在墙或梁顶上先用水泥砂浆找平,干铺2层油毡,中间夹滑石粉,再搁置预制屋面板。屋面板顶端之间或与女儿墙之间的端缝都应用弹性物嵌填。如为现浇屋面板,亦可在支承处做滑动支座。
