在采用标准设计、通用设计时，为了使建筑制品、建筑构配件和组合件实现工业化大规模生产，使不同材料、不同形式和不同构造方法的建筑构配件、组合件符合模数并具有较大的通用性和互换性，以加快设计速度、提高施工质量和效率、降低建筑造价，建筑物及其各部分的尺寸必须统一协调。

1.建筑模数

建筑模数是选定的标准尺寸，作为建筑空间、构配件以及有关设备尺度协调中的增值单位。我国制定有《建筑模数协调标准》（GB/T50002—2013），作为设计、施工、构件制作的尺寸依据。建筑统一模数制的建立，有利于简化构件类型、保证工程质量、提高施工效率和降低工程造价。

1）基本模数

基本模数是模数协调中选用的基本尺寸单位，其数值为100mm，用符号M表示，即1 M=100mm。整个建筑物及其一部分或建筑组合构件的模数化尺寸应为基本模数的倍数。

2）导出模数

由于建筑中各部分尺度相差较大，为满足建筑设计中构件尺寸、构造节点、端面、缝隙等尺寸的不同要求，可采用导出模数，导出模数包括扩大模数和分模数。

（1）扩大模数

扩大模数是基本模数的整数倍数，其中，水平扩大模数的基数为3 M、6 M、12 M、15 M、30 M、60 M，主要适用于门窗洞口、构配件、建筑开间（柱距）和进深（跨度）的尺寸；竖向扩大模数的基数为3 M、6M，主要适用于建筑物的高度、层高和门窗洞口等的尺寸。

（2）分模数

分模数是用整数除基本模数的数值。分模数的基数为1/2 M、1/5 M、1/10 M等，主要适用于构件之间的缝隙、构造节点、构配件截面等的尺寸。

3）模数数列

模数数列是以基本模数、扩大模数、分模数为基础扩展成的一系列尺寸，可以确保尺寸具有合理的灵活性，保证不同建筑及其组成部分之间尺寸的协调和统一，减少建筑尺寸的种类。我国现行的常用模数数列如表1-5所示。

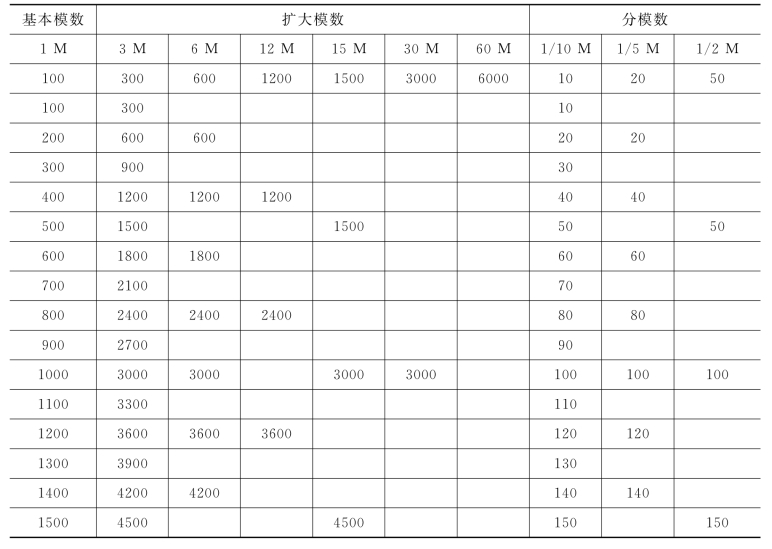

表1-5　常用模数数列

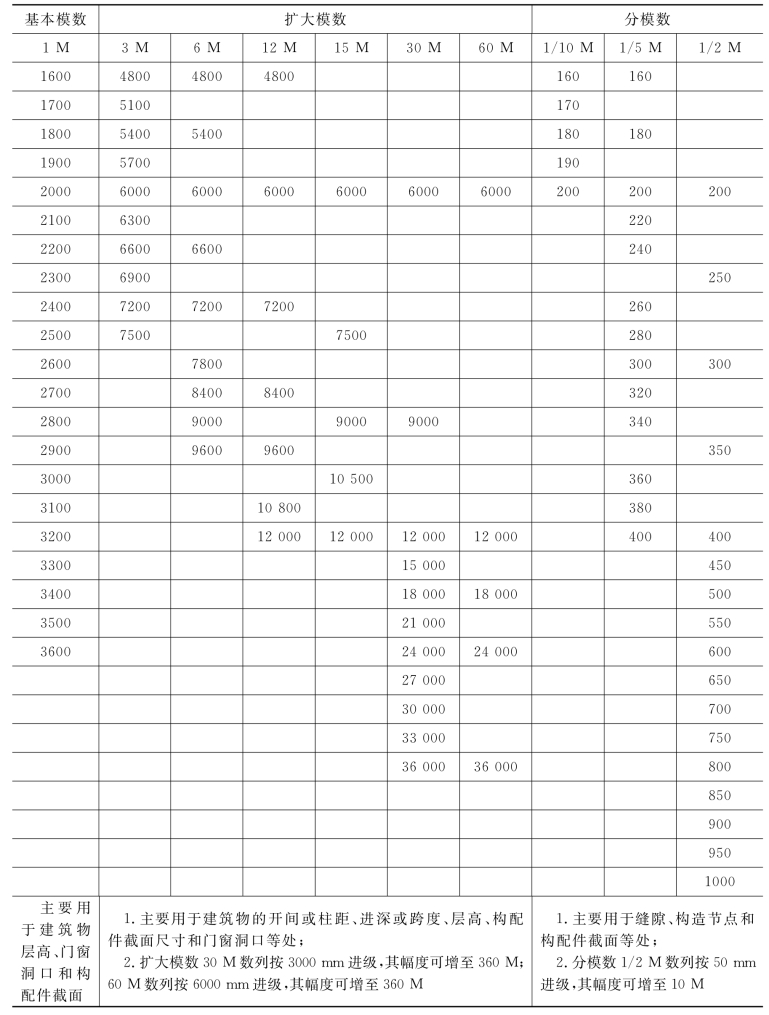

续表

2.建筑的定位

1）定位轴线与定位线

定位（轴）线是用来确定房屋主要结构或构件的位置及尺寸的基线。这些基线用于平面时称平面定位（轴）线，用于竖向时称为竖向定位（轴）线，定位轴线、定位线之间的距离均应满足模数数列的规定。

2）三种尺寸(www.daowen.com)

在建筑构造设计与施工过程中，存在着三种尺寸：标志尺寸、构造尺寸、实际尺寸。为了保证设计、生产、施工各阶段建筑制品、建筑构配件等有关尺寸之间的统一与协调，必须明确这三种尺寸之间的相互关系。

（1）标志尺寸

标志尺寸用来标注建筑定位线之间的距离（如跨度、柱距、层高等）、建筑构配件以及建筑设备位置界限之间的尺寸。

（2）构造尺寸

构造尺寸是建筑构配件、建筑组合件、建筑设备等设备的设计尺寸。一般情况下，标志尺寸减去缝隙等于构造尺寸。

（3）实际尺寸

实际尺寸指建筑构配件、建筑组合体、建筑设备等生产制作后的实际尺寸。实际尺寸与构造尺寸之间存在受允许偏差幅度限制的误差。

思考与习题

一、名词解释

建筑物

构筑物

建筑工程

建筑模数

耐火极限

二、问答题

1.构成建筑的三要素是什么？如何正确处理三者之间的关系？

2.工程建设程序包括哪些内容？

3.模数数列有哪几种？请说出每种数列的适用范围。

三、实训练习题

结合施工图熟悉定位轴线的确定及其作用。
