固定式倒车雷达安装流程

固定式倒车雷达安装适用于具有开孔式传感器报警器,一般安装在汽车尾部或保险杠上。安装方法如下。

1.安装倒车雷达传感器

1)如图7一15所示,先根据汽车后保险杠的颜色确定适合该车型传感器的颜色。

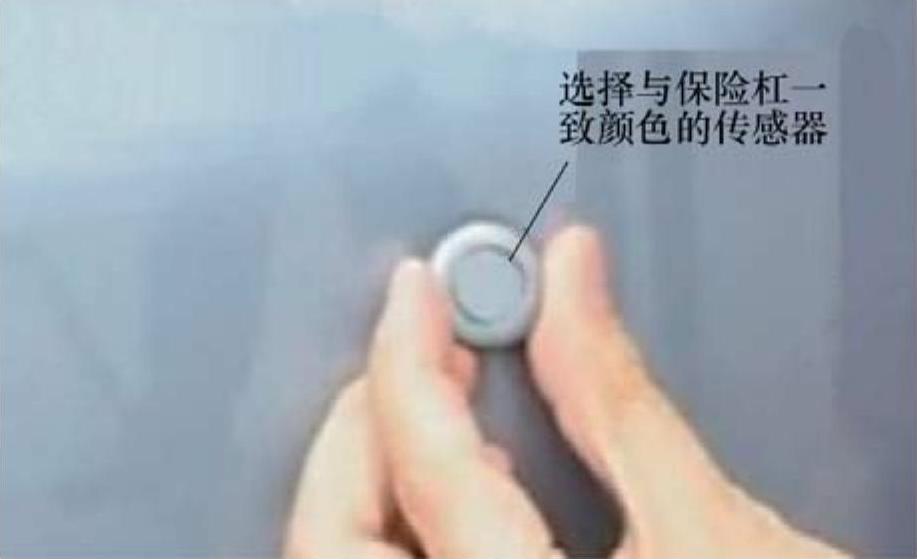

图7-15 确定传感器颜色

2)确定传感器的安装位置。

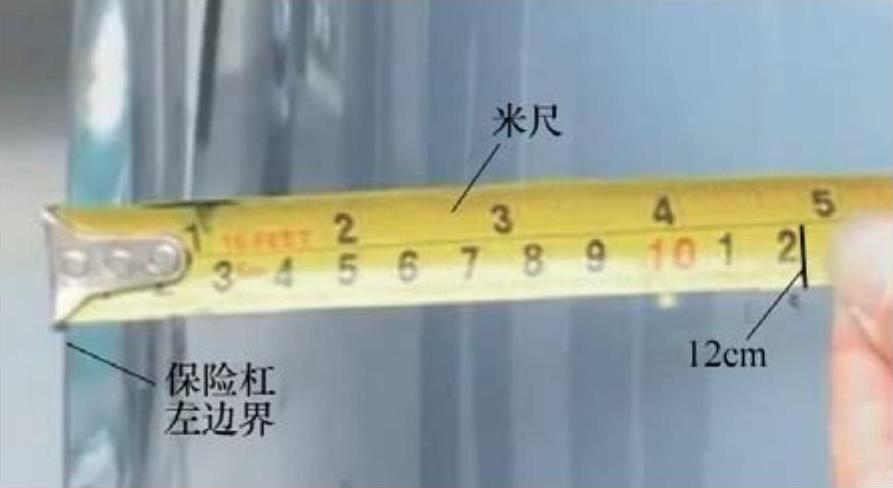

①要在后保险杠上安装4个倒车雷达传感器,应先确定后保险杠左右两侧传感器安装位置。如图7一16所示,将两侧传感器的安装位置定位在离车辆保险杠左右边界12cm的位置。


图7-16 确定传感器的安装位置

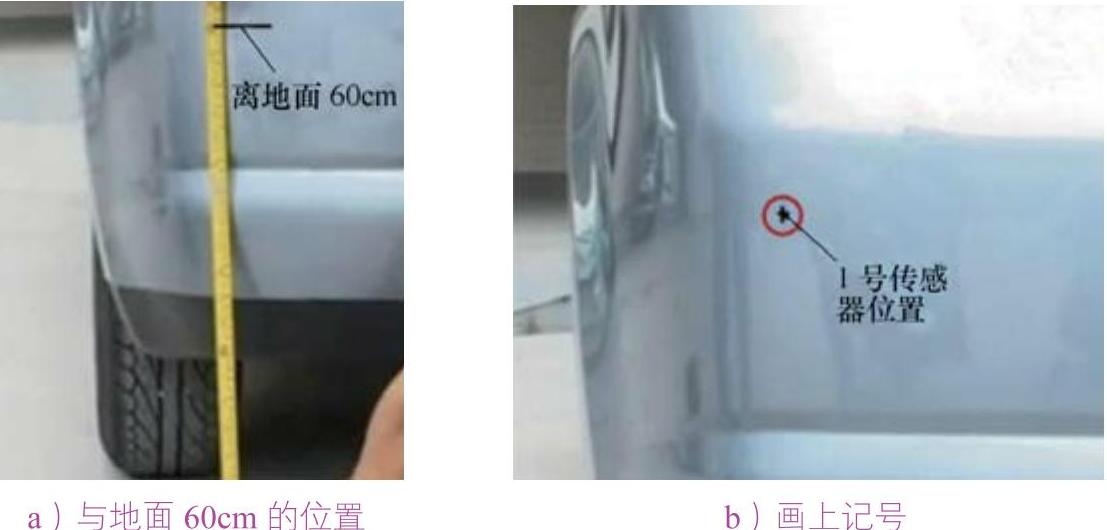

②确定1号传感器的位置。如图7一17所示,确定传感器安装高度与地面60cm的位置,然后在这个位置上用记号笔画上记号。


图7-17 确定1号传感器的位置

③为了确保1号和4号传感器位置的对称性,应先确定后保险杠的中间位置,具体方法是,如图7一18所示,从行李舱锁的位置来确定后保险杠的中间位置并画出记号。

④通过后保险杠的中间点,根据左右对称的原则,找到并画出4号传感器的安装位置,如图7一19所示。

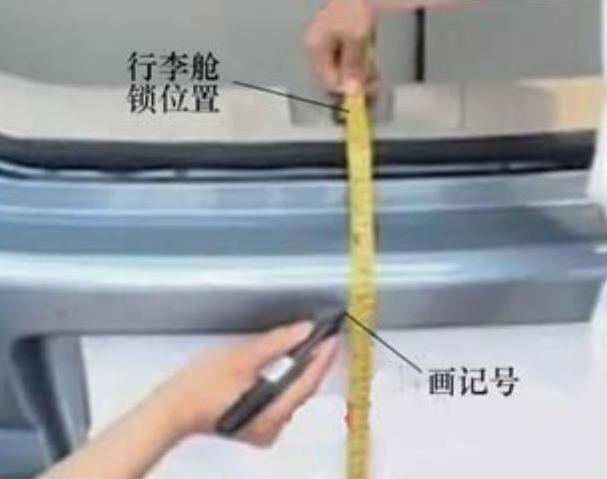

图7-18 确定后保险杠的中间位置


图7-19 画出4号传感器的安装位置

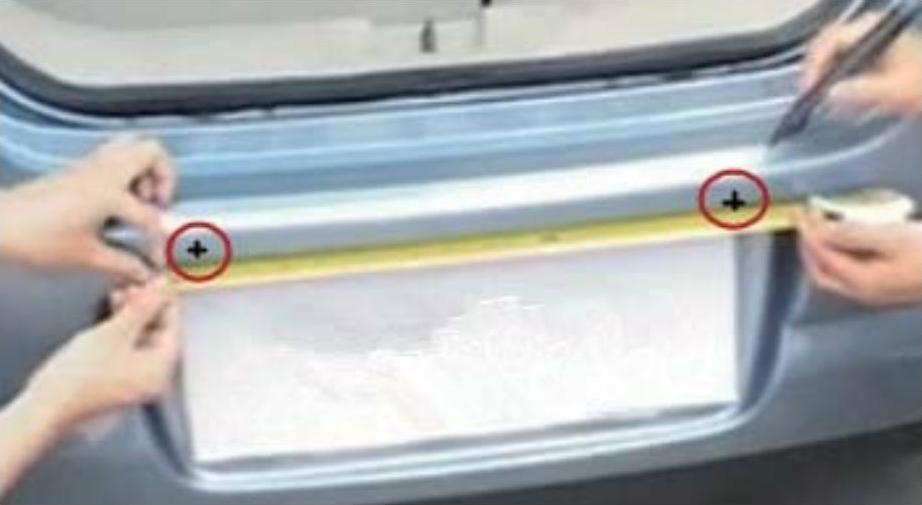

⑤把1、4号传感器的距离3等分,得出2、3号传感器的安装位置,如图7一20所示。


图7-20 画出2、3号传感器的安装位置

3)钻孔。在钻孔前,要确认钻头与传感器的直径相匹配,如图7一21所示。然后对准先前所画的标记,用电钻依次钻出1~4号传感器安装孔,如图7一22所示。

维修提示:

在钻孔后,安装孔边上会出现塑料毛刺,要注意清除掉,否则可能会影响传感器的安装效果。

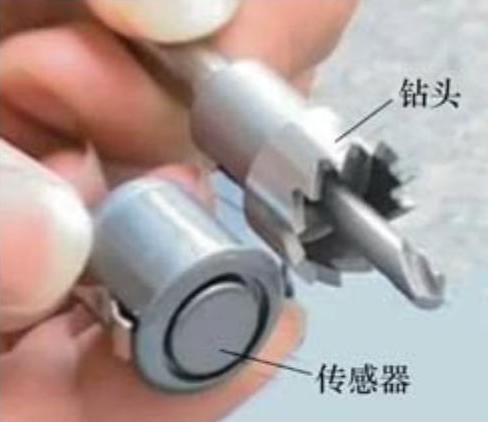

图7-21 钻头与传感器相匹配

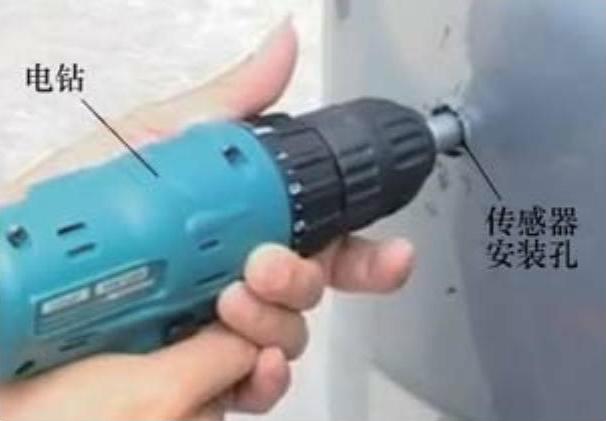

图7-22 用电钻钻出4个传感器安装孔

4)在安装和布设连接导线前,要拆下车内的部分装饰板和装饰条,如图7一23所示。

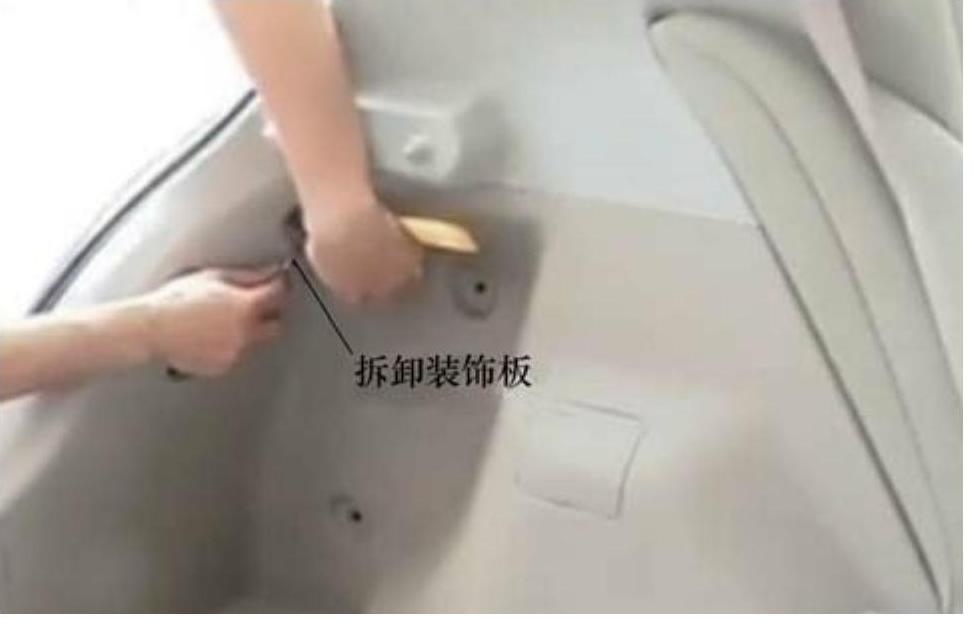

图7-23 拆下装饰板


图7-24 传感器的安装方向

5)安装传感器。

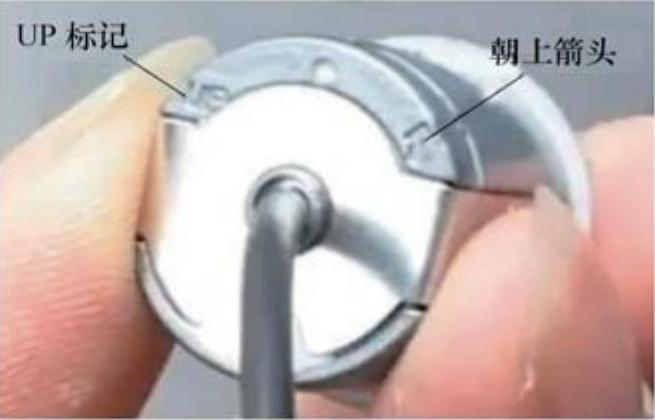

①每个传感器都有朝上、朝下之分,要注意传感器的安装方向。图7一24所示为传感器壳上标有向上的箭头和UP标记。

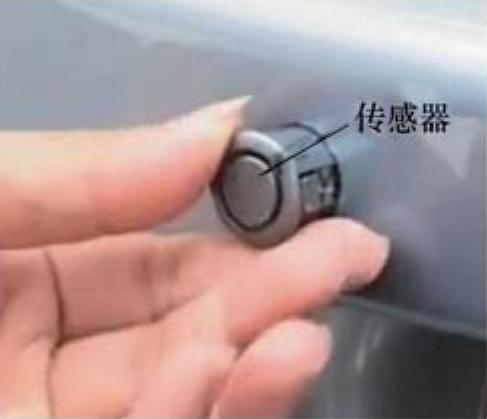

②安装传感器,如图7一25所示。安装传感器之前,先接好传感器导线,然后按照1号→4号的顺序从左至右安装每个传感器到保险杠上,可从导线的字体标记或颜色不同加以区分。

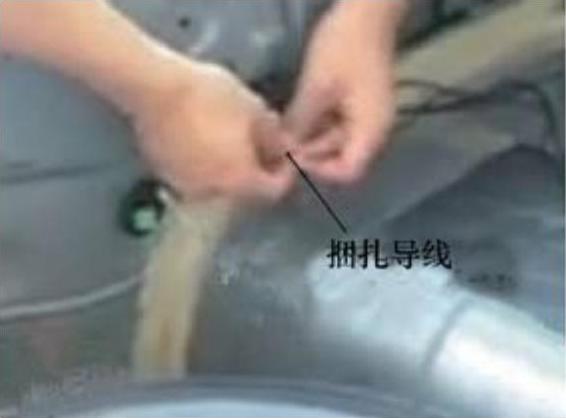

③在车内将4根传感器导线用捆扎线固定,如图7一26所示。


图7-25 安装传感器


图7-26 捆扎传感器导线

2.安装后控制主机盒(www.daowen.com)

(1)查找倒车灯导线

1)在行李舱内组合尾灯里找到倒车灯电源线和搭铁线,可先挂上倒档,用试灯(电笔)测试,如图7一27所示。

2)把后控制主机盒上对应的导线分别连接到倒车灯电源和搭铁线上,并用专用绝缘胶布包扎牢固,如图7一28所示。

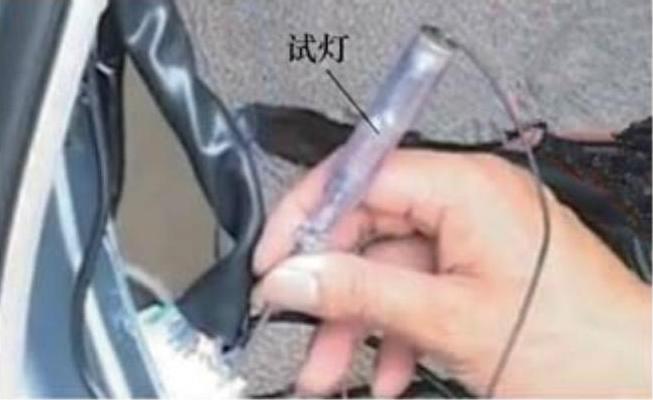

图7-27 用试灯查找倒车灯电源导线

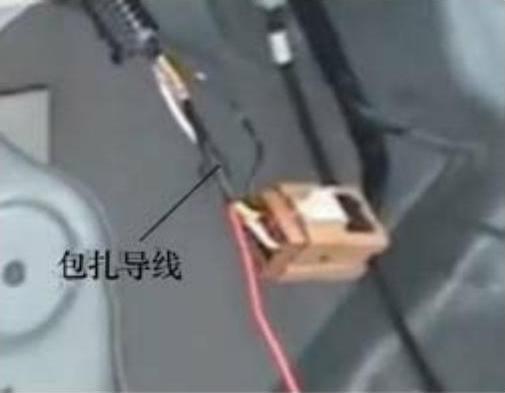

图7-28 包扎导线

(2)连接后控制主机盒

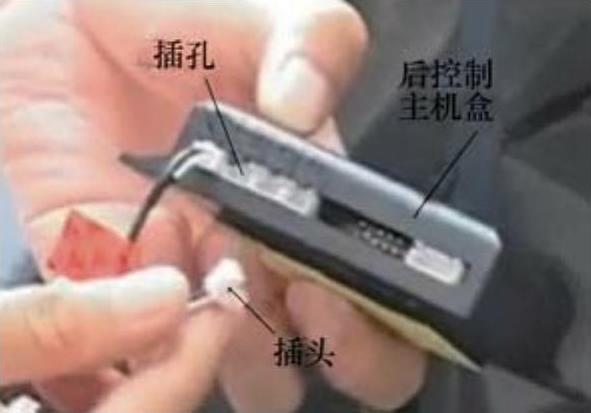

1)如图7一29所示,将1~4号传感器的导线与后控制主机盒相对应的位置依次插好。一般在后控制主机盒的插孔位置不同颜色的标签上有字号提示,防止插错。

2)将前控制主机盒导线、电源线与后控制主机盒相连。

3)后控制主机盒连线完毕。

(3)固定后控制主机盒 将后控制主机盒背面的双面胶撕开,把后控制主机盒粘贴到行李舱内侧车身合适的位置上,一定要固定好,如图7一30所示。


图7-29 连接传感器与后控制主机盒

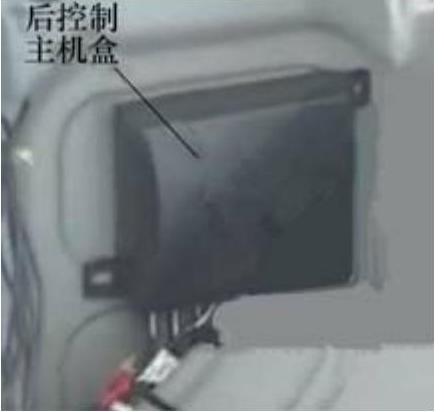

图7-30 固定后控制主机盒

3.安装显示屏

(1)固定显示屏 将显示屏安装到仪表板上且不遮挡驾驶人行车视线的位置,撕开显示屏底座上的双面胶,将显示屏粘贴在仪表板上进行固定,如图7一31所示。

(2)整理显示屏导线 把连接显示屏的导线安装到装饰板里面的空间里,如图7一32所示。

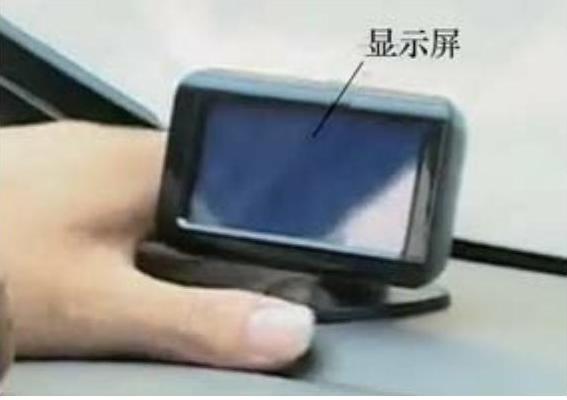

图7-31 固定显示屏

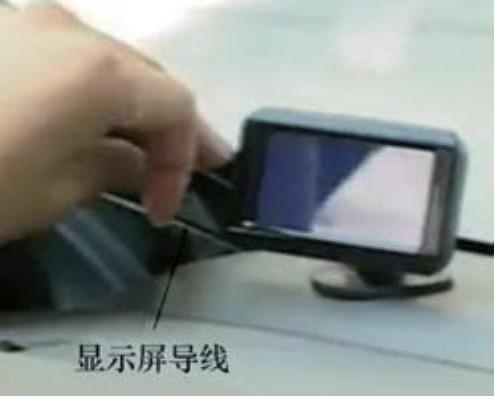

图7-32 整理显示屏导线

4.安装前控制主机盒

1)如图7一33所示,用试灯在驾驶舱内找到行车灯(即小灯)电源线,然后将该导线连接到前控制主机盒的电源线上。

2)将后控制主机盒导线、显示屏导线及前控制主机盒导线都插到前控制主机盒的插孔上,如图7一34所示。

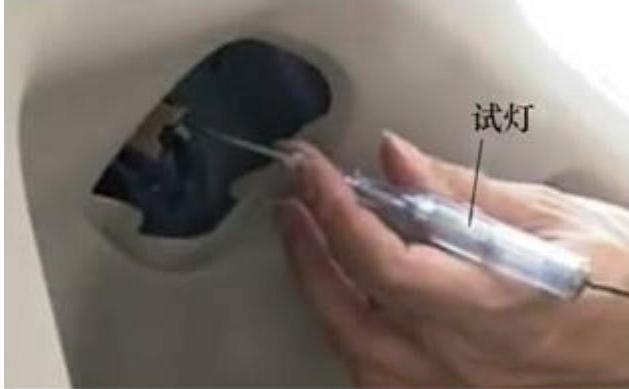

图7-33 找到行车灯电源线

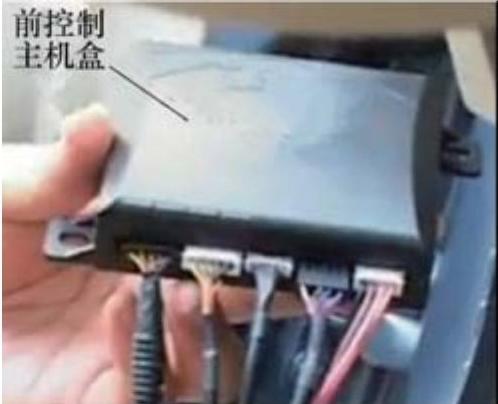

图7-34 将各导线连接到 前控制主机盒上

注:此图中另两根导线是车外和车内温度传感器的导线,安装方法未介绍。

3)将较长的导线扎好,安放到看不到且不影响驾驶动作的位置并固定好。

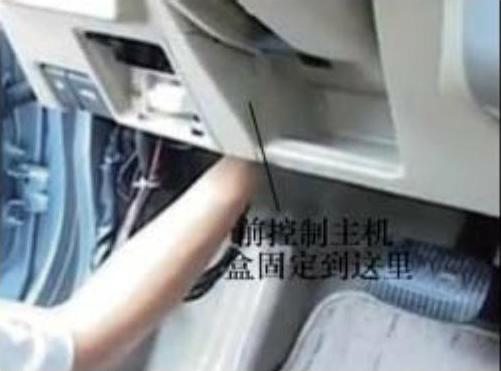

4)将前控制主机盒安装到合适的位置并固定好,如图7一35所示。

5.测试

倒车雷达安装完成后,一定先要通电进行测试,确保倒车雷达装置安装正确并正常使用。图7一36中显示屏显示功能正常时状态。


图7-35 固定前控制主机盒

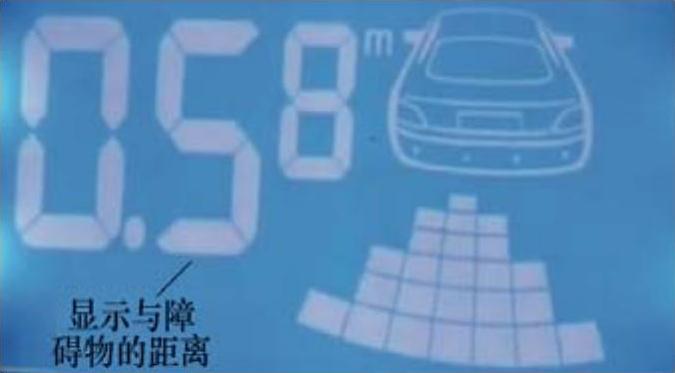

图7-36 显示屏显示功能正常时状态

6.装回装饰板、装饰条

装回装饰板、装饰条时一定要认真仔细,注意某些装饰板复位的先后顺序,避免安装错误。
