根据分级加载剪切应力松弛试验得到的特征可知，在分级加载剪切应力松弛试验中，每级松弛试验经过72h，应力松弛均进入了稳定松弛阶段，应力松弛速率非常小，在应力-变形坐标系中将松弛72h时的应力松弛曲线所在点连接起来可以得到近似的极限松弛曲线［122］，如图6.2中虚线所示，这条曲线实际上近似等于无限小的剪切速率加载的试验结果，根据长期强度的定义，剪切速率趋向于无穷小时的峰值强度即为长期强度，因此，该曲线的峰值强度就是长期强度。从极限松弛曲线的形态可以看出，极限松弛曲线屈服点比较高，即曲线大部分表现出了线性关系，直到接近峰值强度时才会出现屈服特征。通过第3章中不同剪切速率下结构面剪切曲线可知，剪切速率越小，剪切曲线的峰值越不明显，当剪切速率趋于无限小时，应力-变形曲线没有明显的峰值，这时曲线趋于水平的应力值即为极限松弛曲线的峰值强度。

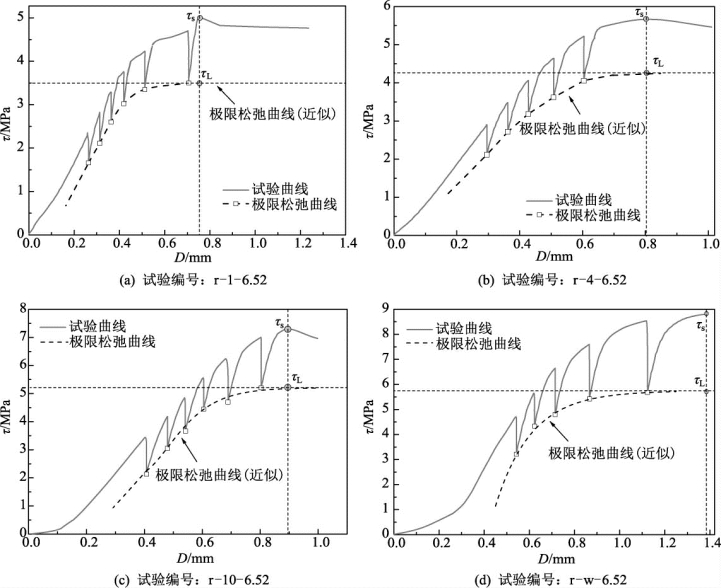

图6.2　松弛法求解长期强度

根据上述求解方法，利用分级加载应力松弛试验的结果（图6.2），极限松弛曲线不具有明显的峰值，前期表现为近似线性关系，后期则表现为非线性屈服特征，并且后期应力-变形曲线趋向于水平，这里将峰值变形对应的极限松弛曲线的应力值作为极限松弛曲线的峰值强度，如图6.2中虚线所示，此时的强度基本上处于曲线的水平段，该强度可作为长期强度（表6.2）。(www.daowen.com)

如表6.2所示，τL为求解的长期强度，τs为分级加载松弛试验的破坏强度，近似看作该试样的峰值强度，τL／τs为长期强度与峰值强度的比值，随着JRC的增大，τL／τs的值减小。

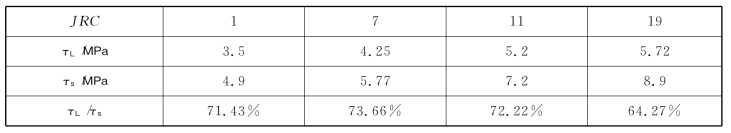

表6.2　长期强度求解结果（法向应力为6.52MPa）
