根据第2章的研究成果，可利用求解剪切刚度最大值所对应的应力值的方法来确定起裂应力，表3.11所列为不同剪切速率条件下起裂应力的求解结果（图3.8），相同JRC、不同剪切速率条件下的起裂应力值变化不大，但是由于剪切速率本身对剪切变形曲线的影响程度较小，因而不易判断起裂应力与剪切速率的关系。

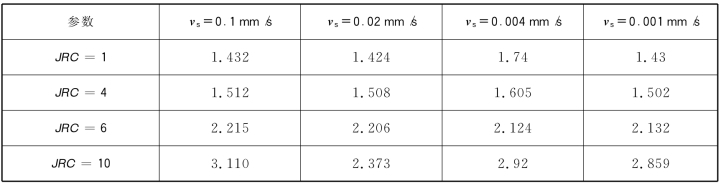

表3.11　利用剪切刚度变化法求解的起裂应力（σn＝4.35MPa）

通过变速率试验及分析可知，在变速率试验的第Ⅰ阶段，速率变化对曲线形态的影响不大，此时的结构面变形主要为弹性变形，而一旦新的裂隙或者塑性变形产生，试样中弹性变形和塑性变形同时存在时，速率才开始对其影响，曲线出现了凹凸现象，绿片岩结构面的变速率试验也证明了这一点。因此，阶段Ⅰ和阶段Ⅱ的分界点即为初裂应力，如图3.15所示。然而，在初裂应力之前，剪切速率对曲线的形态几乎是不影响的，无论怎样变换加载速率都不会对曲线产生较为明显的影响。此外，起裂应力之前也会波动，这是由于结构面的不均匀性引起局部破坏造成的。(www.daowen.com)

根据上述分析可知，由于起裂应力之前，结构面的主要变形为弹性变形，并且剪切速率对其影响不大，而起裂应力之前，剪切速率对曲线形态以及剪切应力与变形的关系影响较小，因此，加载速率对起裂应力的影响较小。

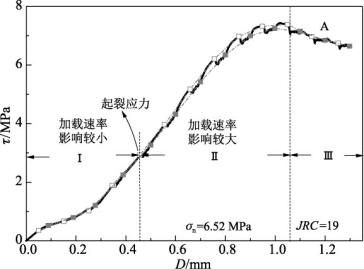

图3.15　变速率剪切试验中的初裂应力
