1.水泥砂浆试块

与第2章相同，本章依然选择水泥砂浆作为试验材料，制作过程、配比以及试件尺寸与第2章2.2节中介绍的制作方法相似。由于速率试验对试样差异性极其敏感，因此需要在试样成型过程中严格控制制作和成型条件。试样成型后对其尺寸及密度进行了测量，最后将密度差异性较大的试样剔除。试样密度的统计参数如表3.1所示。

表3.1　试样密度统计参数

试验中所采用的Barton曲线如图3.1所示，JRC的记录规则与第2章2.2节中所述相同。例如1号结构面的粗糙度为0～2，本试验中取粗糙度为1。

为了进行试验对比，将完整试块也作为试样进行了制作，制作过程与上述结构面试样制作过程相同。

图3.1　试验中采用的剖面线(www.daowen.com)

2.天然结构面试样

本次试验所用天然岩石结构面试样采自四川锦屏二级水电站地下洞室围岩中具有灰白色大理岩条带的绿片岩，该试样中存在着比较明显的节理面，如图3.2所示。

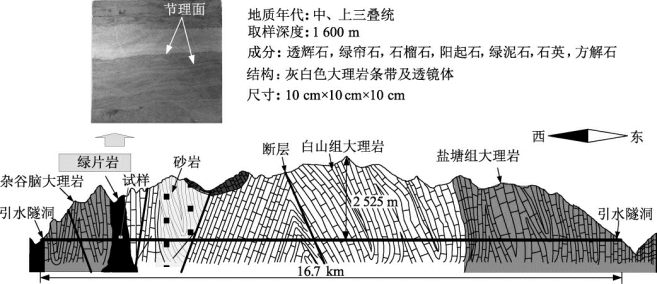

图3.2　绿片岩石试样及取样位置

试样取自四川锦屏二级水电站辅助交通洞西端，取样位置埋深约为1 600m，自重应力为42MPa。岩层层理较发育，产状为倾向296°、倾角88°。岩性为绿片岩，片状构造，常有灰白色大理岩条带及透镜体。由于具有天然节理面的岩石试样，取样难度大，取样后在运输过程中易开裂。为保证获取的岩样未受扰动，在岩样脱开母体后，利用特制的夹具将其固定后运回实验室。加工试件时，根据软弱夹层的发育程度分别进行加工，加工时保证绿片岩软弱夹层位于试样的中间部位，以便于进行剪切试验。试件加工的尺寸为10cm×10cm×10 cm，为保证加工质量，加工时采用红外线进行对准切割，试样的平整度得到了比较好的保证。

3.试验设备

不同加载速率下结构面剪切试验及变速率剪切试验仍然采用长春试验机研究所研制的CSS－1950岩石双轴流变试验机。
