汽车电气系统-风窗刮水装置不正常故障检修

时间:2023-08-22 理论教育 版权反馈
【摘要】:若风窗洗涤刮水装置出现不正常现象,应及时进行检测,并进行必要的修理或更换。3)若出现洗涤刮水器控制开关处于Ⅰ挡位时刮水器不工作,而其他挡位工作均正常的现象,则按下述步骤进行诊断检查。

汽车电气系统-风窗刮水装置不正常故障检修

1.项目说明

风窗洗涤刮水装置常见的故障现象有:刮水器控制开关处于任何挡位,刮水器均不工作;只有高速挡不工作;只有低速挡不工作;只有间歇挡不工作;刮水器控制开关处于任何挡位时一直工作;刮水器刮片不停在零位上;洗涤器不工作。若风窗洗涤刮水装置出现不正常现象,应及时进行检测,并进行必要的修理或更换。

2.技术标准与要求

1)学员能在30min内完成此项目。

2)技术标准。完成风窗洗涤刮水装置的检测并填表7-3。

资源7-1 雨刮器故障诊断与维修

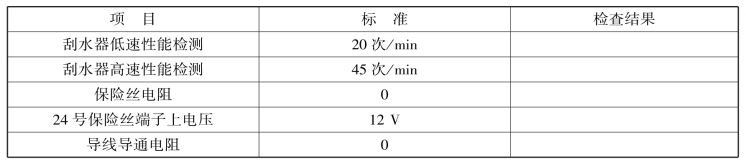

表7-3 风窗洗涤刮水装置的检测

3.设备器材

能正常运转的爱丽舍轿车、万用表、直流电源蓄电池、常用工具等。

4.作业准备

(1)停车,打开发动机盖。 任务完成

(2)铺上护套。 任务完成

(3)检查车辆是否平稳。 任务完成

5.操作步骤

(1)检查刮水器的工作状况

将点火开关置于ON位置,将洗涤刮水开关拨至各挡位,检查刮水器的工作状况,如图7-23所示。

当洗涤器开关处于打开位置时,洗涤器向挡风玻璃喷淋清洗液,刮水器低速工作。断开洗涤器开关后,洗涤器停止工作,刮水器刮洗数次后返回停止位置。

当刮水器控制开关置于间歇挡位置时,刮水器完整地扫过一次后暂停1~22s,再进行下次刮扫。

当刮水器控制开关置于低速挡位置时,刮水器低速运行。

当刮水器控制开关置于高速挡位置时,刮水器高速运行。

当将刮水器控制开关置于关闭挡位置时,刮水器以低速返回停止位置。

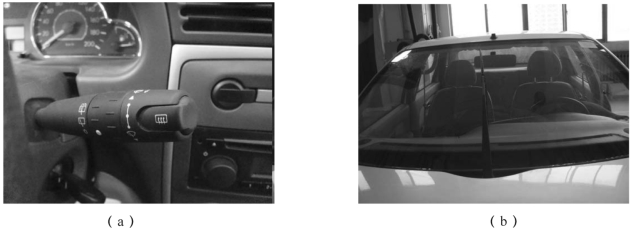

图7-23 检查洗涤刮水器的工作状况

(a)刮水器控制开关位置;(b)刮水片状态

(2)多种刮水器故障的诊断步骤

1)若出现刮水器控制开关处于任何挡位时洗涤器和刮水器均不工作的现象,则按下述步骤进行诊断检查。

①检查BF00座舱保险丝盒24号保险丝是否断路。如图7-24所示,拆下24号保险丝,检查保险丝插片处是否氧化、烧蚀;用万用表电阻挡测量保险片是否断路。

②将点火开关置于ON位置,测量BF00座舱保险丝盒24号保险丝端子上的电压,应为蓄电池电压,否则检测点火开关处2VGR-1端子处的电压,如图7-25所示。

图7-24 检查保险丝是否断路

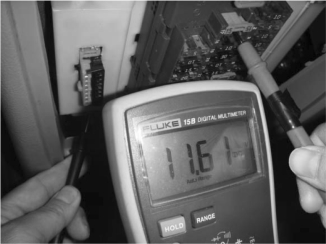

图7-25 检查保险丝处电压

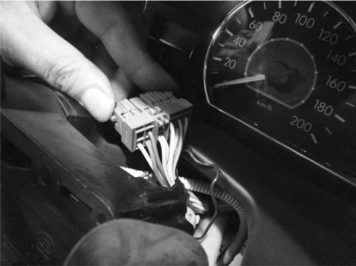

③拆下刮水器控制开关插接器,将点火开关置于ON位置,测量11VGR插接器上3B端子的电压,其电压值应为蓄电池电压,如图7-26所示。

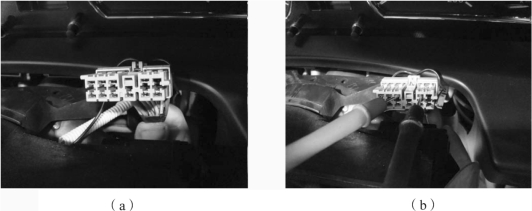

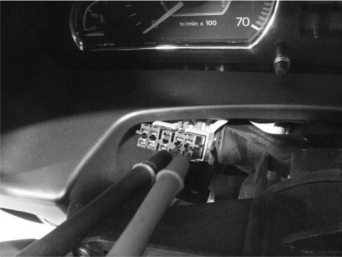

图7-26 检查11VGR插接器上3B端子的电压

(a)11VGR插接器;(b)测量11VGR插接器3B端子的电压

④若11VGR插接器上3B端子的电压为0,则应检查险丝盒处13VOR插接器上7A端子与刮水器控制开关处11VGR插接器上3B端子间的导线是否导通,如图7-27所示。

图7-27 测量导线是否导通

⑤若11VGR插接器上3B端子的电压为12V,则应拆下刮水器控制开关,检查刮水器控制开关插接器端子至触点间是否断路,如图7-28所示。

(www.daowen.com)

图7-28 检查刮水器开关端子与触点间的导通状况

2)若出现洗涤刮水器控制开关处于Ⅱ挡位时,刮水器不工作,而其他挡位工作均正常的现象,则按下述步骤进行诊断检查。

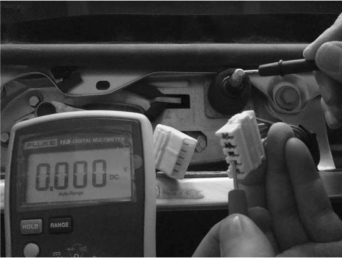

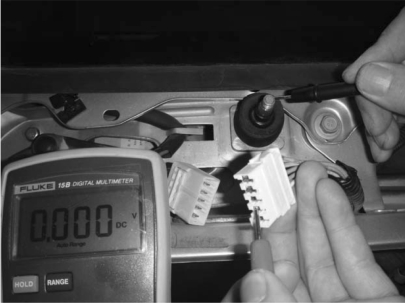

①拔下刮水电动机处的插接器5VBA,将点火开关置ON挡,刮水器控制开关处于Ⅱ挡位,测量插接器5VBA处1端子与蓄电池负极间的电压,如图7-29所示。若电压为12V,则再测量1端子与2端子间的电压,若电压为0,则检查2端子与蓄电池负极是否导通,如图7-30所示。

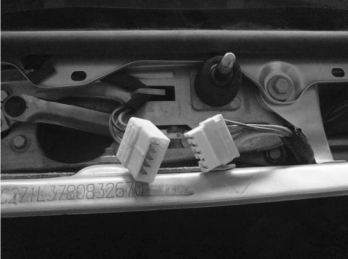

图7-29 检查插接器5VBA处1端子与蓄电池负极间的电压

资源7-2 雨刮器高速挡不工作的诊断与排除

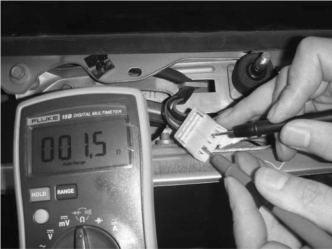

图7-30 检查插接器2端子与蓄电池负极间的导通状况

②若插接器5VBA处1端子上的电压为0,则将刮水器控制开关处于Ⅱ挡位,检查刮水器控制开关3B端子与6B端子间是否导通,如图7-31所示。

图7-31 检查刮水器开关3B端子与6B端子间的导通状况

③若刮水器控制开关3B端子与6B端子间的电阻为0,说明其触点接触正常,则应检查刮水器控制开关至刮水电动机间的导线是否导通。用万用表电阻挡测量11VGR插接器6B端子与5VBA插接器1端子间的电阻,若电阻为,则为导线断路;若电阻为0,则导线为正常。

④以上检查均正常,则应拆检刮水电动机,检查电动机的高速电刷是否折断或磨损过大,弹簧是否过软或折断等。

3)若出现洗涤刮水器控制开关处于Ⅰ挡位时刮水器不工作,而其他挡位工作均正常的现象,则按下述步骤进行诊断检查。

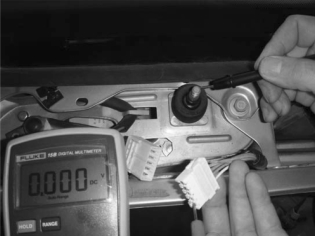

①拨下刮水电动机处的插接器5VBA,将点火开关置ON挡,刮水器控制开关处于Ⅰ挡位,测量插接器5VBA处4端子与蓄电池负极间的电压,如图7-32所示。若电压为12V,则再测量4端子与2端子间的电压,若电压为0,则检查2端子与蓄电池负极是否导通,如图7-33所示。

图7-32 检查插接器5VBA处4端子与蓄电池负极间的电压

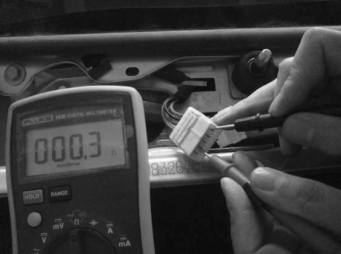

图7-33 检查刮水器2端子与蓄电池负极间的导通状况

②若插接器5VBA处4端子上的电压为0,则将刮水器控制开关处于Ⅰ挡位,测量刮水器控制开关3B端子与5B端子间是否导通,如图7-34所示。

图7-34 检查刮水器开关3B端子与5B端子间的导通状况

③若刮水器控制开关3B端子与5B端子间的电阻为0,说明其触点接触正常,则应检查刮水器控制开关至刮水电动机间的导线是否导通。用万用表电阻挡测量11VGR插接器5B端子与5VBA插接器4端子间的电阻,若电阻为,则为导线断路;若电阻为0,则导线正常。

④以上检查均正常,则应拆检刮水电动机,检查电动机的低速电刷是否折断或磨损过大,弹簧是否过软或折断等。

4)若出现洗涤刮水器控制开关处于间歇挡位时刮水器不工作,而其他挡位工作均正常的现象,则按下述步骤进行诊断检查。

①将点火开关置ON挡,测量插接器9VJN处4端子与蓄电池负极间的电压。若电压为12V,则再测量间歇继电器处9VNR插接器8端子与搭铁间的电压,若电压为0,则检查两端子间的导线是否导通。

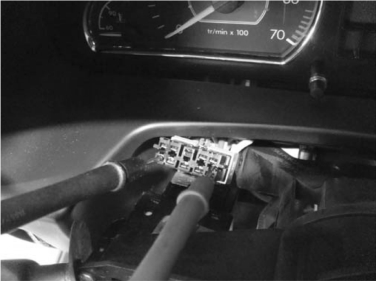

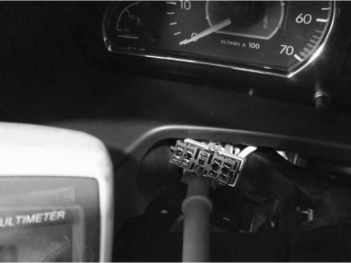

②将刮水器控制开关拨至间歇挡位,测量刮水器控制开关3B端子与1B端子间、4A端子与5B端子间是否导通,如图7-35所示。

③若刮水器控制开关端子的电阻为0,说明其触点接触正常,则应检查刮水器控制开关至刮水间歇继电器的导线是否导通。用万用表电阻挡测量11VGR插接器1B端子与9VNR插接器1端子间的电阻,若电阻为,则为导线断路;若电阻为0,则导线正常。

图7-35 检查刮水器开关3B端子与1B端子间、4A端子与B端子间的导通状况

④以上检查均正常,则应检查间歇继电器是否损坏,可更换新件进行对比试验。

5)若出现洗涤刮水器控制开关处于零挡位时刮水片不能停止在规定位置,则按下述步骤进行诊断检查。

①将洗涤刮水器控制开关置于Ⅰ挡位,当刮片处于不同位置时,再将洗涤刮水器控制开关拨至零挡位,观察刮水片是否处于不同的位置。若刮水片处于不同的位置,则为刮水片不能停止在零位。

②首先直观检查刮水臂与支撑轴的连接是否松动,如图7-36所示。

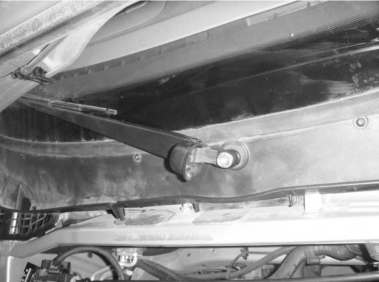

图7-36 检查刮水臂与支撑轴的连接是否松动

③拆下刮水器电动机上5VBA插接器,点火开关置ON挡,检查5VBA插接器3号端子处的电压。若电压为0,则应检查保险丝盒9VJN插接器5A端子上的电压及导线A24A是否断路。

④若5VBA插接器3号端子处的电压为12V,则应检查刮水器电动机自动复位装置常开触点是否闭合。其方法是拆下插接器5VBA,在电动机的4端子与2端子上接12V电源,使其转动,断电使其停止转动后测量3端子与5端子间的电阻值。若电阻值为0,则常开触点能闭合,若电阻为,则常开触点不能闭合,应拆开检查其工作状况,如图7-37所示。

图7-37 检查自动复位装置常开触点是否闭合

⑤若常开触点能正常闭合,则应拆下刮水器控制开关,将其置于0挡位,检查4A与5B两端子间的电阻值,若电阻值为0,说明刮水器控制开关零位触点正常。若电阻值为,则说明其触点不能正常闭合,应拆开检修。
