1.项目说明

风窗洗涤刮水装置用以清洁挡风玻璃，保持驾驶员的良好视线。雨水和空气中的沙、泥、灰尘、异物对刃口的磨损以及雨水、清洗液浸泡对胶条的腐蚀，换向器表面烧蚀、脏污及电刷磨损等引起的刮水电动机运转不良均会影响风窗洗涤刮水装置的正常工作。

2.技术标准与要求

1）学员能在10min内完成此项目。

2）技术标准。完成风窗洗涤刮水装置的维护并填表7-1。

表7-1　风窗洗涤刮水装置的维护

3.设备器材

能正常运转的爱丽舍轿车、计数器、常用工具等。

4.作业准备

1）停车，打开发动机盖。　任务完成

2）铺上护套。　任务完成

3）检查车辆是否平稳。　任务完成

5.操作步骤

（1）风窗玻璃洗涤器的维护

进行风窗玻璃洗涤器的维护时，首先应目视检查系统管路连接情况，如图7-8所示。若有松动或脱落，应予安装并固定好；塑料管路若有老化、折断或破裂，应予更换。

1）洗涤器喷射状态的检查。

图7-8　风窗洗涤系统管路的检查

起动发动机，用右手拉洗涤器开关，使得洗涤器进行工作，检查风窗洗涤器喷射压力是否足够；检查风窗洗涤器喷射时刮水器是否同时工作；喷洗区是否集中在刮水器工作范围内。图7-9所示为洗涤器喷射状态检查。

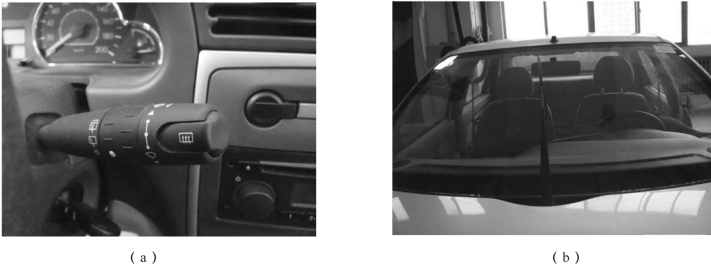

图7-9　洗涤器喷射状态检查(www.daowen.com)

（a）洗涤器开关位置；（b）洗涤器喷射状态

若风窗洗涤器喷射位置不符合要求，可在喷嘴内插入一根与喷嘴孔相匹配的钢丝，调整其喷射方向。

2）洗涤液的检查。

东风雪铁龙爱丽舍轿车风窗洗涤液无液位指示装置，检查时可按动洗涤器开关，观察是否有洗涤液喷出，若不能喷出，则应先加注适量符合规定的洗涤液。

需要注意的是洗涤液应按原车要求选用，若使用普通洗涤剂、清洁剂配制洗涤液，在进入冬季时，应予以清除，以防冻裂储液罐和塑料管路。

3）疏通喷管、软管和滤网。

定期用钢丝清除沉积在喷管、软管和滤网内的污物，用清洁水冲洗外露部位。

（2）风窗刮水器的维护

1）检查刮水器电动机的固定及各传动杆的连接情况，如有松动，应予拧紧，如图7-10所示。

2）检查橡胶刮水片与玻璃贴附情况。橡胶刮水片应无老化、磨损、破裂等其他损伤现象，否则应予更换。图7-11所示为刮水器刮片的检查。

图7-10　刮水器电动机及传动杆的检查

图7-11　刮水器刮片的检查

3）刮水器性能检查。

如图7-12所示，将刮水器控制开关拨至低、高速挡及间歇挡，检查刮水器的性能是否符合要求。

图7-12　刮水器性能的检查

（a）刮水器控制开关；（b）刮水器性能检测

当刮水器控制开关处于关闭位置时，检查刮水器是否自动停止在车窗玻璃的下沿，如图7-13所示。

图7-13　刮水器自动停止位置的检查
