1.项目说明

在汽车空调制冷系统具体的检修过程中，离不开制冷剂的排放或回收、抽真空与加注等基本操作。汽车空调制冷系统维修时，经常需要拆开空调制冷管路，这时就需要将系统中的制冷剂加以回收。对于拆开维修的空调制冷系统或者发现缺少制冷剂的空调制冷系统，在添加新的制冷剂之前必须用真空泵完全抽空系统，目的是清除空调制冷系统内的空气和水分以及标准质量充注。完成抽真空后，在确认系统无泄漏的情况下，就可对空调制冷系统进行定量充注。

2.技术要求

1）正确使用仪器。

2）能在90min内完成制冷剂的回收、抽真空和充注。

3.设备器材（见表6-7）

表6-7　（设备器材）

4.作业准备

1）停车，打开发动机盖。　任务完成

2）铺上护套。　任务完成

3）检查车辆是否平稳。　任务完成

4）车辆停在通风阴凉的地方。　任务完成

5.操作步骤

在使用AC690PRO进行空调制冷系统回收、抽真空、加注之前，应做好设备的准备工作。参考设备的使用说明书，在开始使用AC690PRO加注机之前，对其进行相关设置。图6-26所示为空调多功能加注机。

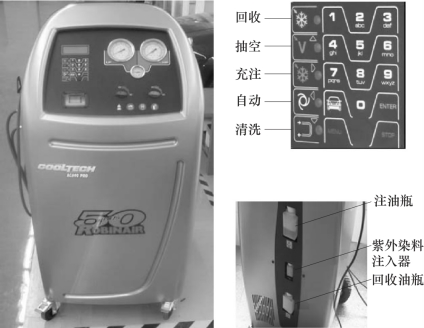

图6-26　空调多功能加注机

（1）制冷剂回收

1）回收空调制冷系统内的制冷剂，按“[回收]”功能键，“回收”指示灯亮（见图6-27），屏幕上会出现提示连接高低维修软管的信息（见图6-28）。

图6-27　制冷剂回收

图6-28　制冷剂回收信息

2）连接空调制冷系统的T1低压软管和T2高压软管，如图6-29所示。

图6-29　维修阀连接

（a）从多功能充注机上取下维修阀；（b）将维修阀连接到高、低压管路上

3）打开软管快速接头T1和T2上的阀门，如图6-30所示。

图6-30　打开维修阀

4）打开加注机上的高压和低压阀门。图6-31所示为多功能加注机高、低压维修阀。

图6-31　多功能加注机高、低压维修阀

5）按“[Enter]”键，自我清洁功能随即启动。图6-32所示为多功能加注机管路自清洁信息。

图6-32　多功能加注机管路自清洁信息

6）如果系统内没有压力，这个功能不会启动，这种情况下屏幕上会出现一条信息，以提示操作者。

7）自我清洁结束后，制冷剂回收开始。图6-33所示为制冷剂回收信息。

图6-33　制冷剂回收信息

8）回收结束时冷冻油自动排出，然后检查压力值。图6-34所示为冷冻油排出和压力检查信息。

9）油瓶电子秤会保存排出油的重量值，如图6-35所示。

图6-34　冷冻油排出和压力检查信息

图6-35　排出油的重量值

10）当等待时间已满：

如果压力上升，本功能会自动重新启动。

如果压力值没有变化，屏幕会显示回收的制冷剂数量。

11）回收结束（见图6-36），关闭加注机上的阀门。按“[停止]”键返回“待机”页。

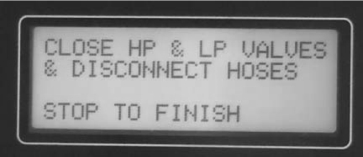

图6-36　回收结束信息

（2）空调制冷系统抽真空

空调制冷系统抽真空，按“[抽真空]”功能键，“抽真空”指示灯亮，如图6-37所示。

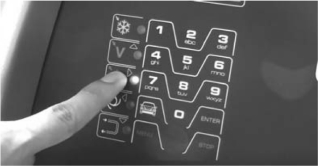

图6-37　系统抽真空

1）屏幕上会出现提示操作者连接高、低压维修软管的信息（见图6-38），按回车键显示下一个信息。

图6-38　抽真空管路选择信息

2）打开单元上的高压和低压阀门（见图6-39），按“[Enter]”键。

(www.daowen.com)

图6-39　打开阀门信息

3）如果系统内有压力，这个功能不会启动，在这种情况下屏幕上会出现一条信息，以提示操作者。

4）输入抽真空时间。图6-40所示为抽真空时间的设定信息。

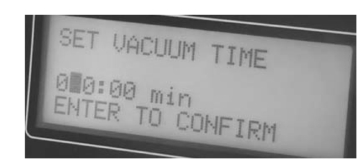

图6-40　抽真空时间的设定信息

5）按“[Enter]”键确认开始抽真空，抽真空结束后检测系统真空度，观察系统是否有泄漏，图6-41所示为系统检漏信息。

图6-41　系统检漏信息

6）确认系统没有泄漏，关闭加注机上的阀门，按回车键打印，按“[停止]”键返回“待机”页。图6-42所示为抽空结束信息。

图6-42　抽空结束信息

（3）加注冷冻油和制冷剂

加注冷冻油和加注制冷剂，按“[加注]”功能键，“加注”指示灯亮，如图6-43所示。

图6-43　制冷剂加注

1）屏幕上会出现提示高、低压软管连接的信息（见图6-44），按回车键显示下一条信息。

图6-44　制冷剂加注管路选择信息

2）检查高低压软管是否连接，并打开高、低压软管上的阀门。图6-45所示为打开阀门信息。

图6-45　打开阀开信息

3）按“[加注]”键。屏幕显示信息，要求确认是否注入荧光染料，图6-46所示为荧光染料注入选择信息，选择“2-NO”不注入荧光染料。

选择“1-YES”注入紫外染料。

选择“2-NO”不注入紫外染料。

图6-46　荧光染料注入选择信息

4）屏幕显示信息，要求确认是否注油。图6-47所示为冷冻油注入选择信息，选择“1-YES”注油，按教学车型选择合适的注油量，也可以参考所抽出的油量确定需注油的量。

图6-47　冷冻油注入选择信息

选择“1-YES”注油。按数字键选择注油的数量（屏幕会显示默认放油量值），然后按“[多功能]”键改变默认值，按回车键确认。

选择“2-NO”取消注油。

5）屏幕显示信息，要求输入制冷剂加注数量。图6-48所示为制冷剂加注量设置，按车型选择合适的制冷剂加注量。

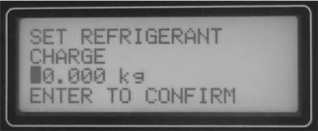

图6-48　制冷剂加注量设置

6）输入要加注的制冷剂数量，如图6-49所示，然后按回车键确认。

图6-49　输入要加注的制冷剂数量

注意：如果是通过数据库选择的车型，屏幕会自动显示选定的汽车要充注的冷却剂数量。

如果加注过程中出现误差，设备会停止工作并显示相关误差信息。

7）依次执行所有操作，最后显示制冷剂加注量和充油值，如图6-50所示。

8）关闭多功能加注机上的阀门，检查高低压压力值，并做好记录。关闭高、低压管上的阀门，取下高、低压软管，如图6-51所示，按“回车”键确认。

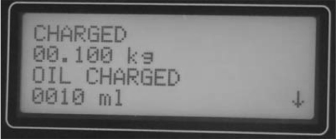

图6-50　制冷剂加注量和充油值

图6-51　关闭阀门，取下高、低压软管

（a）关闭阀门；（b）取下高、低压软管

9）清洁高、低压软管。图6-52所示为管路清洁信息。

图6-52　管路清洁信息

10）管路清洁完成（图6-53所示为管路清洁结束信息），关闭所有阀门，按“[STOP]”键退出。

图6-53　管路清洁结束信息

11）清理工作场地，做好5S管理。

6.实训工作单

1）AC690PRO制冷剂回收加注机________色的管子接车辆空调制冷系统的高压管，________色的管子接车辆空调制冷系统的低压管。

2）执行制冷剂回收操作，从车辆上回收的制冷剂量是________g。

3）执行抽真空设置的时间是________min，压力值检查时间一过，显示在屏幕上的检查结果是________。回收的制冷剂油是________g。

4）在AC690PRO制冷剂回收加注机上设置制冷剂加注量是________g，制冷剂加注量是________g。加注完毕，车辆在怠速运行状态下，在AC690PRO制冷剂回收加注机上显示的空调制冷系统高压侧压力是___________，低压侧压力是___________。车辆在转速为2000r/min时，在AC690PRO制冷剂回收加注机上显示的空调制冷系统高压侧压力是______，低压侧压力是________。

5）你所维修的车辆制冷剂的标准加注量是________。

【注释】

[1]磅，1磅＝0.4536千克。
