汽车电气系统检修:转向灯和警告灯故障检查与诊断

1.项目说明

转向灯和危险警告灯共用一个继电器,两个灯光的故障有一定的关联性,转向灯常见的故障现象有转向灯无法工作、转向灯闪烁频率异常、转向灯常亮不闪烁,转向灯出现这些故障后,相应的危险警告灯也会有对应的故障出现。

2.技术要求

1)掌握转向灯及警告灯故障的诊断策略。

2)掌握转向灯及警告灯诊断、检测操作流程。

3.设备器材

1)雪铁龙新爱丽舍实验用车一辆。

2)教学车维修手册一套。

3)万用表试电笔各一套。

4)常用工具一套。

5)车辆举升设备。

4.作业准备

1)准备车辆。 任务完成

2)准备作业记录表。 任务完成

3)准备检测工具。 任务完成

5.操作步骤

转向灯及危险警告灯不工作,涉及保险丝、继电器、开关、供电、接地等因素,检查流程如下:

(1)检查供电

在教学车上找到转向灯保险丝及危险警告灯保险丝,用保险丝插拔工具拆下保险丝,目测检查保险丝是否有烧断,目测无异常,用万用表检测保险丝电阻值。

在教学车上拆下转向灯接线插头,将万用表表笔连接到转向灯插头,万用表调整为直流电压量程,打开点火开关及转向灯开关,观察转向灯插头是否有电压,若有电压说明转向灯灯泡有故障;若没有电压,则检查转向灯继电器及开关。检测结束装好拆卸部件。

在教学车上拆下转向灯开关,将万用表调整为电阻量程,测量转向灯开关触点是否正常,触点电阻过大或无穷大,说明转向灯开关有故障,检测结束装好拆卸部件。

在教学车上拆下危险警告灯开关,用万用表电阻挡检查危险警告灯开关触点,若出现断路、电阻过大现象,说明危险警告灯开关有故障。(www.daowen.com)

在教学车上用继电器拉拔工具拆卸转向灯继电器,根据转向灯及警告灯电路图检查连接到转向灯继电器的连接电路的通断性。若电路、开关、保险丝均正常,则故障在转向灯继电器上。

检查接地。关闭教学车点火开关,用万用表测量转向灯插头接地线至车身或蓄电池负极之间的电阻,若有电阻异常大的现象,则检查接地连接。

(2)检查灯泡及电路电阻

转向灯或危险警告灯闪烁频率异常,要检查电路或转向灯灯泡电阻,检查流程如下:

在教学车上拆下车辆前部的左、右转向灯灯泡,用万用表测量左、右转向灯灯泡电阻,观察两个灯泡电阻是否一致,若不一致,则故障应为灯泡所致。

检测左、右转向灯插头至配电中心电阻以及插头至接地点电阻,若有电阻异常现象,则故障应产生在电路。

按照相同的方法检测教学车后部灯泡电阻。

(3)检查继电器及开关

转向灯或危险警告灯打开后常亮不闪烁,这个故障一般由转向继电器所致,但必须保证连接到转向继电器的所有电路无故障。检查流程如下:

用万用表检查继电器常供电线路是否始终有电压,电压是否与规定电压相同。用万用表检查继电器接地线电阻,无断路及无附加电阻现象为正常。

用万用表连接到开关的电路电压,没有打开和打开后电压状态发生改变为正常。

用万用表测量连接到转向灯灯泡的电路电阻,电阻应该与灯泡电阻接近。

6.实训工单。

1)将测量结果填入表4-5。

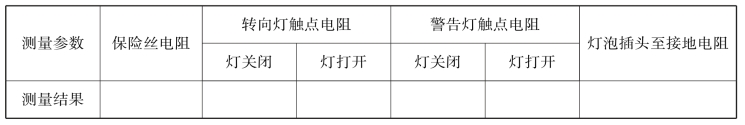

表4-5 转向开关及控制电路检测参数

2)将灯泡测量结果填入表4-6。

表4-6 转向灯泡电阻

3)将转向继电器连接电路测量结果填入表4-7。

表4-7 转向继电器检测参数
