1.项目说明

一辆雪铁龙爱丽舍轿车行驶16万公里后进入4S店进行例行保养,请对该车全车灯光系统进行检测,并做好记录。

2.技术要求

1)两个学员配合能在10min内完成此项目。

2)熟练掌握各种灯光开关的操纵方法及灯光手势的含义。

3.设备器材

1)雪铁龙新爱丽舍实验用车一辆。

2)万用表一块。

3)常用工具一套。

4)教学车维修手册一套。

4.作业准备

1)准备车辆。 任务完成

2)准备作业记录表。 任务完成

5.操作步骤

1)万用表测量蓄电池电压,若存电量不足,则应进行充电或更换电量充足的蓄电池。

2)同学甲在车内操纵灯光开关,同学乙在车外做手势指挥,按照先车前再车尾的顺序,将全车灯光检测一遍并做好记录,要注意相同的手势在车前部和车尾部的含义是不相同的。

①车辆前部检测:站在车辆前部,按照图4-24~图4-31所示的手势检测车辆前部灯光。

站在车辆正前方,两手握拳,如图4-24所示,做好准备,检测结束时手势相同。

图4-24 做好准备手势

伸出两手的小指,检测车辆前部小灯,如图4-25所示。

图4-25 车辆前部小灯检测手势及灯光

(a)小灯检测手势;(b)小灯灯光

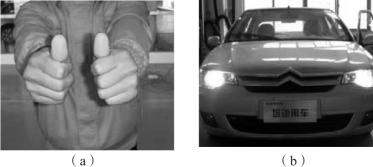

竖起两手的大拇指,检测大灯的近光,如图4-26所示。

图4-26 车辆前部大灯近光检测手势及灯光

(a)大灯近光检测手势;(b)大灯近光灯

竖起两手的大拇指并指向后方,检测大灯的远光,如图4-27所示。

图4-27 车辆前部大灯远光检测手势及灯光

(a)大灯远光检测手势;(b)大灯远光灯光

驾驶席一侧的大拇指指向驾驶室一方,检测左转向灯,如图4-28所示。

图4-28 车辆前部左转向灯检测手势及灯光

(a)左转向灯检测手势;(b)左转向灯灯光

助手席一侧的大拇指指向助手席一方,检测右转向灯,如图4-29所示。(www.daowen.com)

图4-29 车辆前部右转向灯检测手势及灯光

(a)右转向灯检测手势;(b)右转向灯灯光

两手的大拇指朝向外侧,检测危险警告灯,如图4-30所示。

图4-30 车辆前部危险警告灯检测手势及灯光

(a)危险警告灯检测手势;(b)危险警告灯灯光

竖起两手大拇指并指向下,检测前雾灯,如图4-31所示。

图4-31 车辆前部前雾灯检测手势及灯光

(a)前雾灯检测手势;(b)前雾灯灯光

②车辆后部检测:站在车辆后部,依次按照图4-24~图4-31的手势检测车辆后部灯光。

检测车辆后部小灯,检测手势如图4-25(a)所示,车辆后部小灯灯光如图4-32所示。

图4-32 车辆后部小灯灯光

检测车辆后部刹车灯,检测手势如图4-26(a)所示,车辆后部刹车灯灯光如图4-33所示。

图4-33 车辆后部刹车灯灯光

检测车辆后部倒车灯,检测手势如图4-27(a)所示,车辆后部倒车灯灯光如图4-34所示。

图4-34 车辆后部倒车灯灯光

检测车辆后部左转向灯,检测手势如图4-28(a)所示,车辆后部左转向灯灯光如图4-35所示。

图4-35 车辆后部左转向灯灯光

检测车辆后部右转向灯,检测手势如图4-29(a)所示,车辆后部右转向灯灯光如图4-36所示。

图4-36 车辆后部右转向灯灯光

检测车辆后部危险警告灯,检测手势如图4-30(a)所示,车辆后部危险警告灯灯光如图4-37所示。

图4-37 车辆后部危险警告灯检测

检测车辆后部雾灯,检测手势如图4-31(a)所示,车辆后部雾灯灯光如图4-38所示。

图4-38 车辆后部雾灯检测

3)完成灯光检测,将检测结果填入表4-1。

表4-1 灯光检测作业记录表
