1.项目说明

发电机在工作过程中，不可避免地存在磨损、电火花、老化等现象，造成发电机的滑环、电刷磨损过量、脏污和烧蚀，弹簧弹力不足，励磁线圈和定子线圈的断路或短路等，从而影响发电机的正常工作。因此，当电源系统充电指示灯常亮现象出现时，应对发电机进行必要的检测。

2.技术标准与要求

1）学员能在15min内完成此项目。

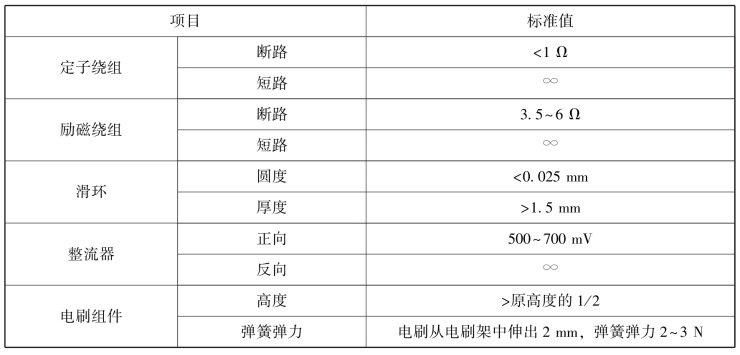

2）技术标准。发电机检测标准值见表2-7。

表2-7　发电机检测

3.设备器材

发电机、万用表、常用工具、煤油或清洗剂及棉纱等。

4.作业准备

1）清洁工作台面、发电机部件。　任务完成

2）准备万用表、常用工具。　任务完成

3）准备作业记录单。　任务完成

5.操作步骤

（1）交流发电机不解体检测

1）外部观察和转动检查。

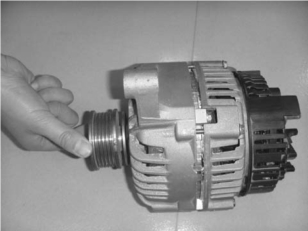

检查交流发电机各接线柱有无松动；用手转动交流发电机转子，检查交流发电机转子转动是否灵活，是否有异响和卡滞现象，如图2-42所示。

图2-42　检查交流发电机转子转动是否灵活

资源2-11　发电机的就车检测

2）用数字式万用表测量交流发电机接线柱间的电阻值或电压值。

测量交流发电机D接线柱与E接线柱之间的电阻值，如图2-43所示。万用表红、黑表笔分别接D接线柱和E接线柱，其阻位应符合标准要求。测量时，用手转动发电机转子，观察电阻值的变化情况。若转动转子时电阻值偏大，则可能是电刷与滑环接触不良、电刷弹簧弹力过小、电刷磨损过大或电刷接线柱松动等原因造成的。

图2-43　测量交流发电机D接线柱和E接线柱之间的电阻值

资源2-12　发电机的拆卸与主要部件检测

测量交流发电机B接线柱和E（发电机外壳）接线柱之间的正反向导通电压值，如图2-44所示。测量正向电压值：红表笔接B接线柱，黑表笔接E（发电机外壳）接线柱，此时电压值应符合标准要求。

图2-44　测量交流发电机B接线柱与E接线柱之间的正反向导通电压值

（2）交流发电机解体后检测(www.daowen.com)

1）滑环检测。

滑环表面应平整光滑，无明显烧损，否则应用00号砂纸打磨，如图2-45所示。两滑环间隙处应无污垢。滑环圆度误差不超过0.025mm，厚度不小于1.5mm。图2-46所示为交流发电机转子滑环检测。

图2-45　用砂纸打磨滑环

图2-46　交流发电机转子滑环检测

2）励磁绕组检测。

将两表笔分别触碰在滑环上，其电阻值应符合技术标准。若阻值为，则说明断路；若阻值过小，则说明短路。图2-47所示为交流发电机励磁绕组检测。

将万用表两表笔分别触碰在滑环与铁芯（或转子轴）间，其阻值应为。

图2-47　交流发电机励磁绕组检测

3）定子绕组检测。

将万用表拨至R×1Ω挡，两表笔分别检测定子绕组各相的电阻值，其阻值应小于1Ω。图2-48所示为交流发电机定子绕组检测。如果阻值为无穷大，说明定子绕组断路，应更换。

图2-48　交流发电机定子绕组检测

定子绕组短路检测时，首先目测绕组漆包线状况，若漆包线变成焦糊色或绝缘漆严重脱皮，说明定子绕组有短路故障，应更换。

将万用表拨至R×10kΩ挡，一表笔接定子铁芯，另一表笔接定子绕组的任意一个引出端，万用表应不导通。图2-49所示为交流发电机定子绕组绝缘性能检测。

图2-49　交流发电机定子绕组绝缘性能检测

若万用表导通，说明定子绕组有短路故障，应更换定子绕组。

用万用表检测定子绕组存在匝间短路故障时，需将三相绕组与整流器元件分开，并将中性点脱焊分离。若万用表指示10kΩ以上，说明绕组匝间绝缘良好；若万用表指示电阻值较小，则说明其绝缘性不好，有匝间短路故障，应检修或更换定子绕组。

4）检查整流器二极管。

分解发电机后端盖，将整流板拆下。测量二极管，可以使用指针式万用表，也可以使用数字式万用表。用指针式万用表检测二极管时，二极管的阻值随万用表内部电压高低及挡位不同而有所不同，通常使用R×10或者R×10k挡。测量正向电阻值，一般为8～10Ω，反向电阻值应为几十千欧以外。若正、反向电阻值差异很大，说明二极管良好；若正、反向电阻均为，说明断路；若均为零，说明短路。

使用数字万用表测量时，质量良好的二极管正向电压一般为500～700mV，如果被测二极管开路或极性接反，显示屏将显示“OL”，反向电阻为几百千欧。图2-50所示为交流发电机二极管性能检测。

图2-50　交流发电机二极管性能检测

5）检查电刷组件。

电刷表面不得有油污，且应在电刷架中活动自如，电刷磨损不得超过原高度的1/2（用游标卡尺或钢直尺检测）；检测电刷弹簧弹力时，电刷从电刷架中露出长度应为2mm，电刷弹力一般为2～3N。电刷架应无烧损、破裂或变形。图2-51所示为电刷组件的检查。

图2-51　电刷组件的检查
