1.项目说明
正确采用测试笔进行电路诊断可以缩短诊断时间,使诊断结果更直观。用测试笔可以进行电路断路、短路等故障的诊断,还可以进行电子控制系统的信号测试,通过直观的灯光闪烁可以快速判断传感器的状态。
2.技术标准与要求
1)学员能在10min内完成此项目。
2)技术标准。使用测试笔诊断电路故障并填表1-1。

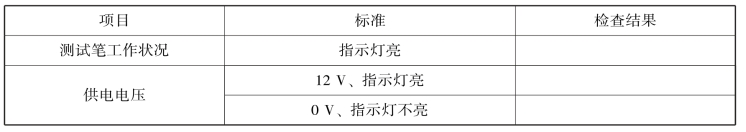

表1-1 使用测试笔诊断电路故障
3.设备器材
能正常运转的爱丽舍轿车、教学车维修手册、常用维修工具、不带电源的测试笔、自带电源的测试笔、逻辑探针、带组合插头的连接线组等。
4.作业准备
1)停车,打开发动机盖。 任务完成
2)铺上护套。 任务完成
3)检查车辆是否平稳。 任务完成
5.操作步骤
(1)用测试笔测试电路断路
1)用不带电源的测试笔检测电路的导通性(以检测前小灯电路为例)。
将测试笔黑色夹钳夹到蓄电池负极,测试笔探针接触蓄电池正极,观察测试笔指示灯,检查测试笔工作是否正常,如图1-12所示。

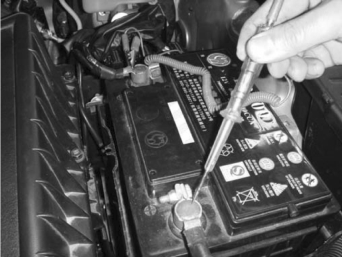

图1-12 检查测试笔的工作状况
将探针接触前小灯保险丝,观察测试笔指示灯,测试笔指示灯亮,说明该点电压正常,如图1-13所示。

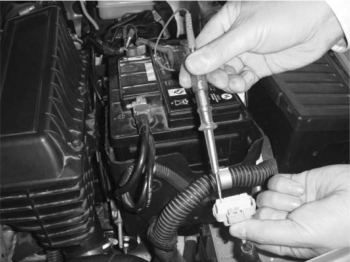

图1-13 检查保险丝处电压
将测试笔探针接触前小灯插头,观察测试笔指示灯,指示灯亮,说明电路正常;若指示灯不亮,说明电路有断路处。图1-14所示为检查前小灯插头处电压。(www.daowen.com)

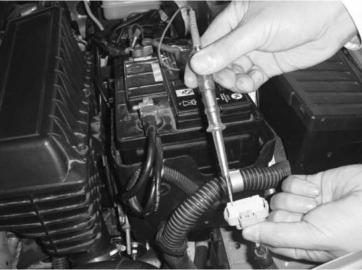

图1-14 检查前小灯插头处电压
逐一将测试笔探针与前小灯电路能接触的部位接触,若指示灯不亮说明该电路没有电压,再检查测试点之前的电路,若指示灯亮说明该处电压正常,则电路的断路点在此两点之间。
2)用自带电源的测试笔检测电路的导通性(仍然以前小灯电路为例)。
关闭点火开关和前小灯开关,拔下前小灯保险丝,如图1-15所示。

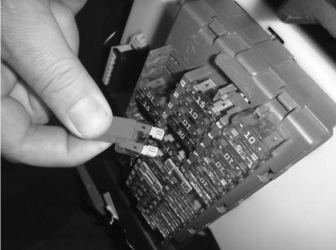

图1-15 拔下前小灯保险丝
将测试笔夹钳与探针接触,观察测试笔指示灯的状态,指示灯亮说明测试笔工作正常,如图1-16所示。

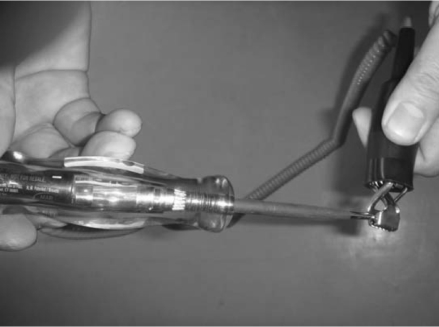

图1-16 检查测试笔的工作状况
在教学车上找到前小灯供电插头,将测试笔夹钳连接车身并可靠接地,用探针接触前小灯供电插头,观察测试笔指示灯。指示灯亮,说明前小灯供电端至接地电路导通,如图1-17所示。

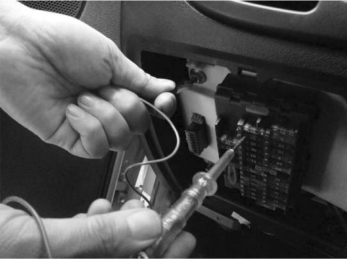

图1-17 检查前小灯供电端至接地电路是否导通
沿着前小灯电路分别在连接插头、前小灯开关节点处测量,根据测试笔指示灯判断电路的导通性。
(2)用测试笔测试电路短路
用自带电源的测试笔检测电路短路,测试流程如下:
若怀疑某导线与车身之间短路,则将测试笔夹钳一端接车身某处,测试笔探针接触电路一处,若指示灯亮,说明两电路内部短路,如图1-18所示。

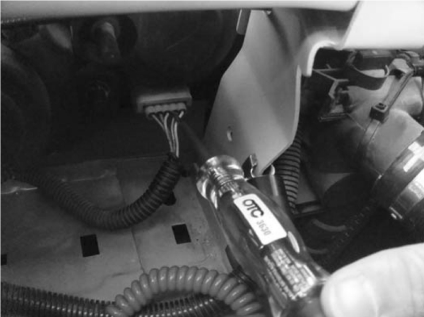

图1-18 检查某导线与车身之间短路
资源1-2 汽车用多功能测试笔
若怀疑某两导线间短路,则关闭点火开关,断开两个怀疑短路电路的保险丝。将测试笔夹钳通过跨接线与一个电路插头连接,用测试笔探针接触另一电路,若指示灯亮,说明两电路内部短路。
