在模型空间中，点取文件下拉菜单的“页面设置”命令，屏幕弹出“页面设置管理器”对话框（图12.3）。单击“新建”按钮，弹出如图12.4所示的“新建页面设置”对话框，命名“新页面设置名”（如“A2”），单击“确定”按钮，弹出“页面设置-模型”对话框（图12.5）。

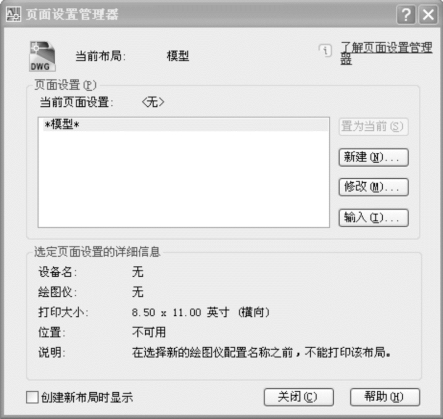

图12.3　“页面设置管理器”对话框

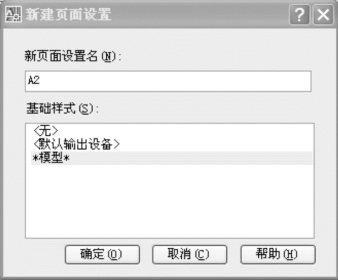

图12.4　“新建页面设置”对话框

1）在“页面设置”对话框中选择打印机/绘图仪

单击“打印机/绘图仪”下面“名称”的下拉列表，从中选择出图连接的打印机/绘图仪，如“DWG TO PDF.pc3”。

如果没有配置打印机驱动程序，需要提前根据打印使用的打印机/绘图仪型号配置打印机。单击文件下拉菜单的“绘图仪管理器”，打开“Plotters”文件夹，双击“添加绘图仪向导”，然后单击“下一步”，一直到出现“添加绘图仪-绘图仪型号”对话框（图12.6），选择对应的绘图仪型号，如“HP7475A”，再一直单击“下一步”，直到完成。在““Plotters”文件夹可看到添加的绘图仪“7475A”。

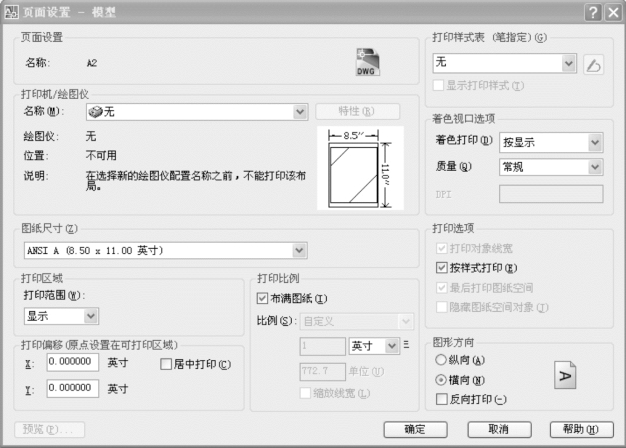

图12.5　“页面设置-模型”对话框

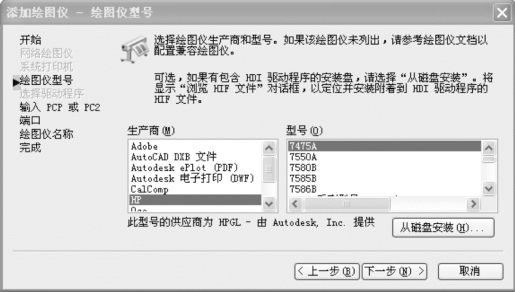

图12.6　“添加绘图仪-绘图仪型号”对话框

2）在页面设置中修改可打印区域

通常情况下，为了使打印的图纸符合国家标准，一般采用上述操作对所设打印机（绘图仪）的所选图纸的可打印区域进行修改，这样打印出来的图纸样板就会符合国家标准的要求。

选择打印机/绘图仪后，后面的“特性”按钮被激活（图12.7），单击“特性”按钮，弹出“绘图仪配置编辑器-DWG TO PDF.pc3”对话框（图12.8），在对话框中单击“修改标准图纸尺寸（可打印区域）”，再单击下方的“修改”按钮，弹出“自定义图纸尺寸-可打印区域”对话框（图12.9），分别把“上（T）、下（O）、左（L）、右（R）”框中的数值改为“0”（即页边距为0，可打印区域与图纸大小一致），然后选择“下一步”，单击“完成”即可。

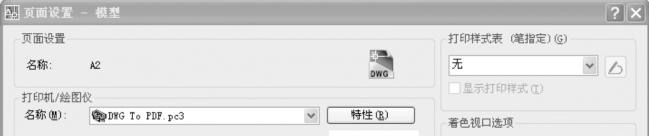

图12.7　选择绘图仪后“特性”按钮被激活

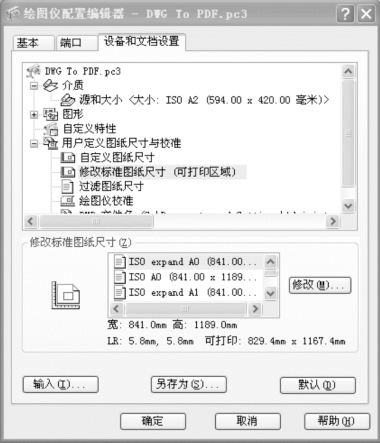

图12.8　“绘图仪配置编辑器-DWG TO PDF.pc3”对话框

3）在页面设置中选择打印样式

（1）两种打印类型

打印样式分为两种类型：颜色相关的打印样式表（∗.ctb）和命名打印样式表（∗.stb）。系统的每种打印类型中又有多种打印样式可供选择，用户也可以自已创建新的打印样式。

①颜色相关打印样式表。颜色相关打印样式表由对象的颜色决定其打印方式。Auto-CAD中有256种颜色，每一种颜色对应一种打印样式，所以颜色相关打印样式表中共有256种打印样式。在打印样式表的下拉菜单中，AutoCAD系统提供了9种颜色相关打印样式，天正提供了3种颜色相关打印样式。其中，“acad.ctb”是系统默认打印样式表；“Monochrome.ctb”是打印时将所有颜色转换为黑色；“Grayscale.ctb”是打印时将所有颜色转换为灰度。(www.daowen.com)

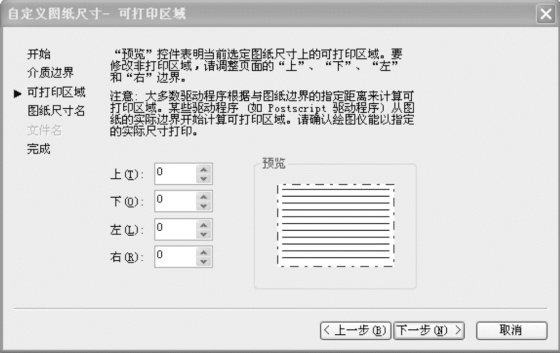

图12.9　修改可打印区域

②命名打印样式表。命名打印样式表使用直接指定给对象和图层的打印样式。使用这些打印样式表，可以使图形中的每个对象以不同颜色打印，具有相同颜色的对象也可能以不同方式打印，最终效果取决于指定给对象的打印样式，而与画图时屏幕显示的对象本身的颜色无关。命名打印样式表的数量取决于用户的需要。使用“特性”工具栏可以更改对象的打印样式，使用“图层特性管理器”可以更改图层的打印样式。打印样式被设置为“随层”的对象将指定给其图层的打印样式。本教材前面的CAD部分是以对象控制打印效果的，目的是在截图时清楚地看到各图线的线型、线宽。

（2）打印类型的转换

每个图形只能在一种打印样式表中选择一种打印样式。图12.8的页面设置对话框右上角显示打印样式（笔指定），即颜色相关的打印样式，是由于系统默认了该种打印类型。用户可以在两种打印样式表之间转换。选择下拉菜单“工具”→“选项”，在对话框的“打印与发布”选项卡中单击“打印样式表设置”（图12.10），弹出系统默认的打印样式表：使用颜色相关打印样式，如图12.11所示。在默认打印样式列表中可以选择相应的打印样式。

在“新图形的默认打印样式”栏中选择另一类型：使用命名打印样式，如图12.12所示，可以在其中选择相应的打印样式。其中，“acad.stb”是系统默认打印样式表；“Monochrome.stb”是打印时将所有颜色转换为黑色。

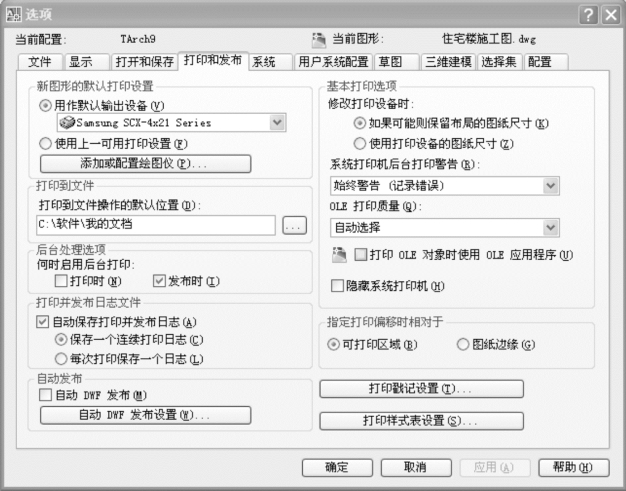

图12.10　“打印和发布”选项卡

图12.11　在“使用颜色相关打印样式”中选择打印样式

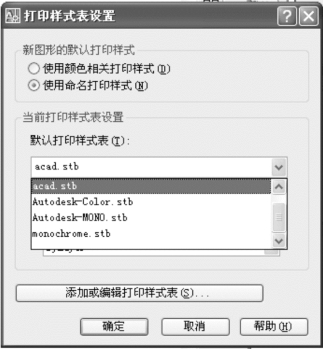

图12.12　在“使用命名打印样式”中选择打印样式

（3）打印样式的选择与编辑

天正默认了颜色相关的打印类型，所以在“页面设置”对话框右上角显示“打印样式表（指定笔）”，若选择这种打印类型，就在其下面的下拉列表中选择打印样式。如天正提供的“Tarch9.tcb”，采用天正默认的颜色配置的图，其已经自动配置好了笔宽和颜色的对应关系。如果图形的颜色与天正默认的颜色不一致，则需要修改“Tarch9.tcb”。点选样式后的（编辑…），弹出“打印样式编辑器”对话框（图12.13），在对话框中可以对笔的多种特性进行编辑，常用的特性有颜色（C）、笔号（N）、线宽（W）等。

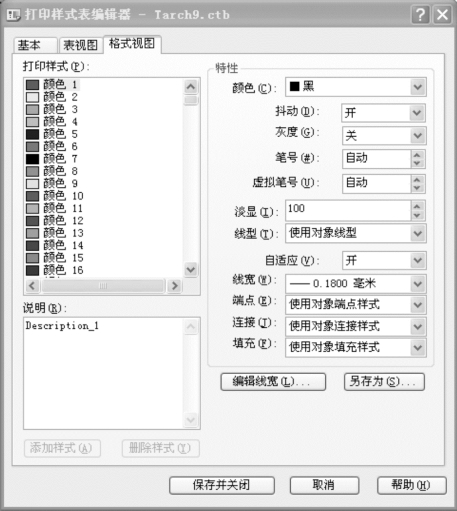

图12.13　“打印样式表编辑器”对话框

4）打印区域与比例

（1）打印区域

单击“打印范围”的下拉列表，可看到选择打印范围的方法有“窗口、范围、视图、图形界限、显示”等5个选项，其中最好用、最容易掌握的是“窗口”项，它很适合在模型空间中绘制多张建筑图。单击“窗口（O）＜”按钮，返回绘图屏幕，窗选打印的部分，返回“页面设置”对话框。

（2）打印比例

在模型空间中出图，要按出图比例来设置图形单位。如出图比例是1∶100，在“比例（S）”下拉列表中选择“1∶100”，也可以在“单位”前输入“100”。

注意：如果是布局空间，出图比例恒为1∶1。
