1）楼梯剖面图的修改与连接

①将二层楼梯的第二跑修改图层为“S_SRAIR”。

②移动各层将它们连接在一起（图11.10）。

2）绘制楼板、剖断梁和过梁（图11.11）

①用【双线楼板】命令绘制楼板（板厚100 mm）。

②用【加剖断梁】命令绘制圈梁和平台梁。

除入口雨篷处的梁为200 mm×350 mm外，其余均为200 mm×300 mm。

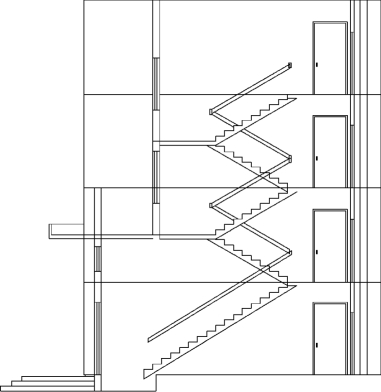

图11.10　将各层剖面图移动到一起

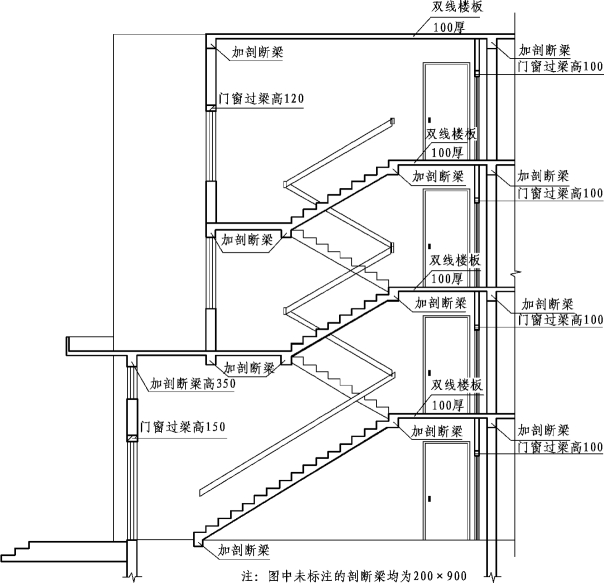

图11.11　加楼板和梁

3）绘制栏杆和扶手

删除生成的扶手，用【参数栏杆】命令为已有的楼梯加栏杆和扶手，并处理【扶手接头】。

（1）用【参数栏杆】命令为一层楼梯加栏杆和扶手。

单击天正菜单“剖面”→【参数栏杆】，弹出“剖面楼梯栏杆参数”对话框，根据对应的楼梯修改对话框中的参数，如图11.12所示。单击“确定”按钮，按命令行提示的“插入点”单击楼梯中对应的位置，即图11.13中的“×”点，插入栏杆。

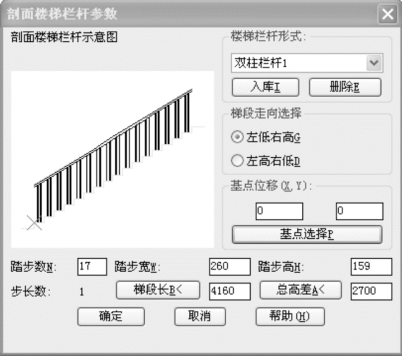

图11.12　“剖面楼梯栏杆参数”对话框

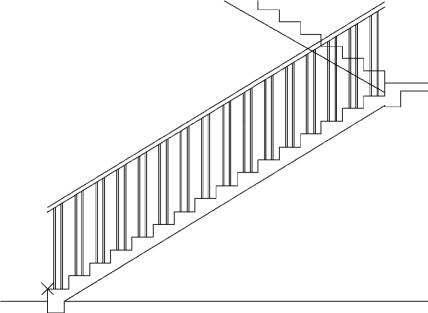

图11.13　插入栏杆

（2）同样插入二层和三层的“参数栏杆”。

二层第一跑楼梯栏杆参数如图11.14所示，插入的栏杆如图11.15所示。第二跑楼梯栏杆参数只需在图11.31对话框中选梯段走向为“左低右高”即可。三层做法和二层相同。

（3）连接两相邻两栏杆的扶手。(www.daowen.com)

单击天正菜单“剖面”→【扶手接头】，命令行提示及操作如下：

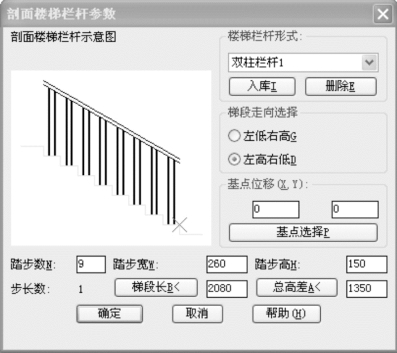

图11.14　二层第一跑楼梯栏杆参数

图11.15　二层第一跑楼梯栏杆的插入

请输入扶手伸出距离＜0＞：180　　＞＞键入“180”（即扶手向平台伸半个踏步宽130 mm和扶手宽50 mm），回车。

请选择是否增加栏杆[增加栏杆（Y）/不增加栏杆（N）]＜增加栏杆（Y）＞：Y　　＞＞回车执行“Y”选项。

请指定两点来确定需要连接的一对扶手！选择第一个角点＜取消＞：　　＞＞框选两扶手，窗口的第一角点。

另一个角点＜取消＞：　　＞＞框选两扶手，窗口的对角点。

请指定两点来确定需要连接的一对扶手！选择第一个角点＜取消＞：　　＞＞连续连接其他扶手。

……

楼梯第一跑和最后一跑的扶手，框选一个扶手，扶手伸出距离为130 mm。处理后的扶手接头如图11.16所示。

4）处理楼梯和栏杆扶手的遮挡问题

用【修剪】命令处理楼梯和栏杆扶手的遮挡问题，注意剖切梯段及其栏杆扶手遮挡可见梯段及其栏杆扶手。处理后的楼梯和栏杆扶手如图11.17所示。

5）图形填充与标注

对楼梯剖面详图进行图案填充，并进行尺寸标注、标高标注、图名标注，如图11.18所示。

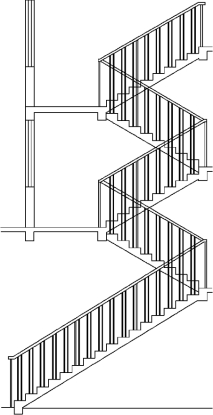

图11.16　扶手接头

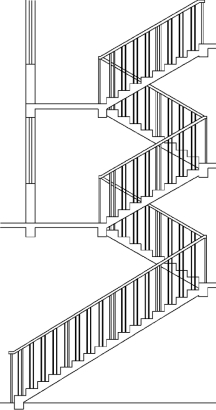

图11.17　处理遮挡问题后的楼梯和栏杆扶手

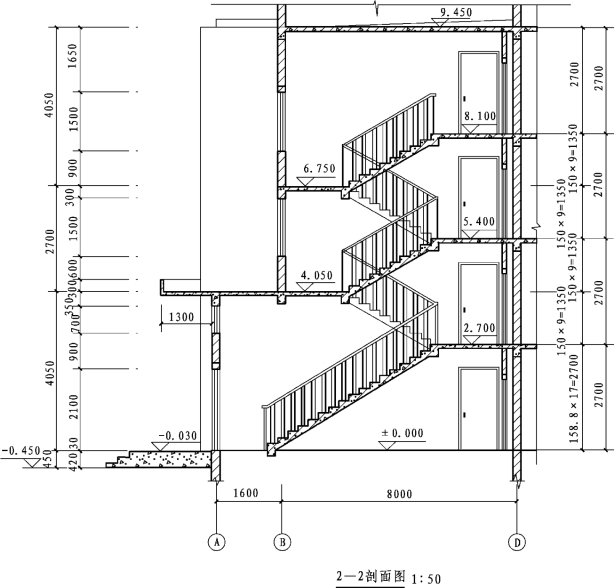

图11.18　楼梯剖面详图
