1）楼梯标注

【楼梯标注】命令可通过点取楼梯梯段和平台、栏杆，快速标注对应的构件尺寸。单击天正菜单“尺寸标注”→【楼梯标注】，命令行提示及操作如下：

请点取待标注的楼梯（注：双跑、双分平行、交叉、剪刀楼梯点取其不同位置可标注不同尺寸）＜退出＞：　　＞＞单击一楼梯段。

请点取尺寸线位置＜退出＞：　　＞＞单击尺寸线位置，标注了梯段的尺寸。

请输入其他标注点或[参考点（R）/撤消上一标注点（U）]＜退出＞：　　＞＞单击梯间Ⓐ轴墙内侧。

请输入其他标注点或[参考点（R）]＜退出＞：　　＞＞单击梯间Ⓐ轴轴线。

请输入其他标注点或[参考点（R）/撤消上一标注点（U）]＜退出＞：　　＞＞单击轴轴线。

请输入其他标注点或[参考点（R）]＜退出＞：　　＞＞单击Ⓓ轴轴线。

楼梯标注的尺寸如图11.4所示。

其他尺寸标注可用【逐点标注】完成。

图11.4　楼梯标注的尺寸

2）轴号处理

（1）轴号偏移

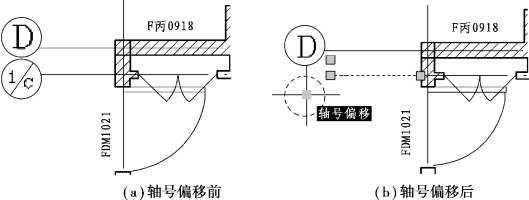

图11.5（a）中Ⓓ轴与轴出现重叠，将其中一个轴号进行偏移。单击轴号，靠近圆心处的夹点，显示“轴号偏移”，点住该夹点向下拖动，完成轴号偏移，如图11.5（b）所示。

图11.5　轴号偏移

（2）一轴多号(www.daowen.com)

前面切割了⑥～⑧轴的楼梯间，另有○18～○20轴的楼梯间详图相同，需要一轴标注两个轴号。

单击天正菜单“轴网柱子”→【一轴多号】，或右键单击一轴号，在右键菜单中单击“一轴多号”，命令行提示及操作如下：

请选择已有轴号或[框选轴圈局部操作（F）/单侧创建多号（Q）]＜退出＞：　　＞＞选择⑥轴和⑧轴。

请选择已有轴号：　　＞＞回车。

请输入复制排数＜1＞：　　＞＞回车。

生成的另一排轴号如图11.6所示。

（3）单轴变号

将生成的另一排⑥⑧轴号（上部）改为○18○20轴号。

双击轴号中的文字⑥，改为○18；双击轴号中的文字⑧，改为○20；将改后的轴号移动到原轴号下部，改后的两排轴号如图11.7所示。

图11.6　一轴多号

图11.7　单轴变号并位移

3）标高、箭头引注等符号标注（略）

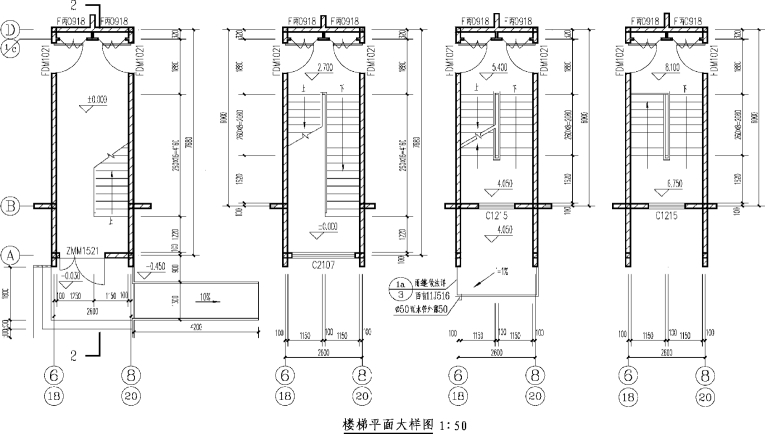

标注完成的楼梯平面详图如图11.8所示，详见附录2。

图11.8　楼梯平面详图
