1）用“建筑立面”生成立面图

单击天正菜单“立面”→“【建筑立面】或单击楼层表的“建筑立面”按钮，命令行提示及操作如下：

请输入立面方向或[正立面（F）/背立面（B）/左立面（L）/右立面（R）]＜退出＞：F　＞＞键入“F”，回车。

请选择要出现在立面图上的轴线：　＞＞点选①轴和○25轴的轴线。

选完回车后弹出如图10.3所示的对话框，修改其标注：不选“右侧标注”（因为图形左右对称）。生成的正立面图如图10.4所示。注意图中的坐标系O点的位置：Y方向为首层的±0.000标高；X方向为楼层表中框选楼层时的“对齐点”（②轴与Ⓖ轴的交点）。

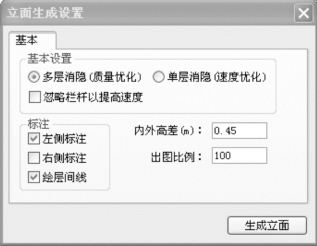

图10.3　正立面的生成设置

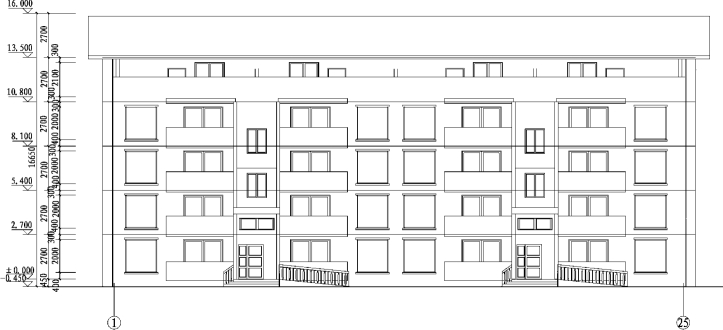

图10.4　生成的正立面图

2）用“构件立面”补充生成的立面图(www.daowen.com)

一般情况下，【建筑立面】能较好地生成立面所有构件，但有时会出现一些构件没有生成的现象，可通过【构件立面】进行补充。假设入口处的台阶、坡道和栏杆扶手没有生成，可通过【构件立面】进行补充。

单击天正菜单“立面”→【构件立面】，命令行提示及操作如下：

请输入立面方向或[正立面（F）/背立面（B）/左立面（L）/右立面（R）/顶视图（T）]＜退出＞：F　　＞＞键入“F”，生成正立面图。

请选择要生成立面的建筑构件：指定对角点：找到8个　　＞＞框选台阶、坡道和栏杆扶手。

请选择要生成立面的建筑构件：　　＞＞回车。

请点取放置位置：　　＞＞任意处单击，生成构件的正立面图，如图10.5所示。

将生成的构件立面通过“标准”工具栏的复制（组合键Ctrl+C），复制到剪切板，再粘贴（组合键Ctrl+V）到“建筑立面”生成的立面图中，调整位置即可。

图10.5　构件立面
