1）处理外墙

在阳台处绘制墙体，如图9.31所示。分解跃层卧室改为露台的矮墙。外墙轮廓如图9.32所示。

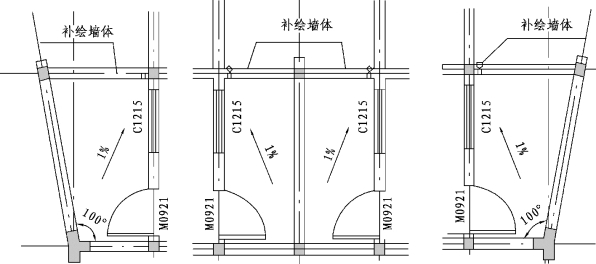

图9.31　在阳台处补绘墙体

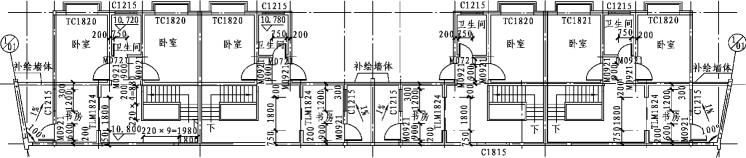

图9.32　处理后的外墙

2）绘制人字坡顶

（1）搜屋顶线

单击天正菜单“房间屋顶”→【搜屋顶线】，命令行提示及操作如下：

请选择构成一完整建筑物的所有墙体（或门窗）：指定对角点：找到115个　　＞＞框选建筑整体。

请选择构成一完整建筑物的所有墙体（或门窗）：　＞＞回车。

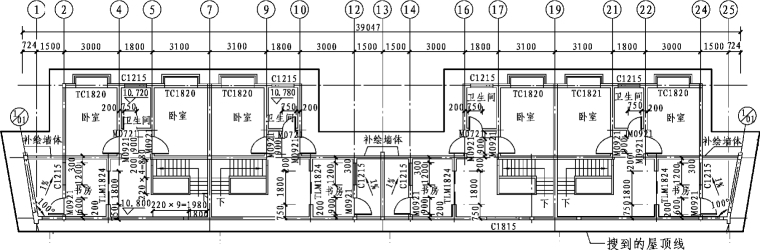

图9.33　搜屋顶线

偏移外皮距离＜600＞：750　　＞＞键入“750”回车。

生成的屋顶多段线如图9.33所示。通过【拉伸】命令或“夹点”处理搜到的屋顶线（多段线），如图9.34所示。注意图中多段线左右两侧的2个“×”点为下一步绘制人字屋顶时屋脊的起点和终点。

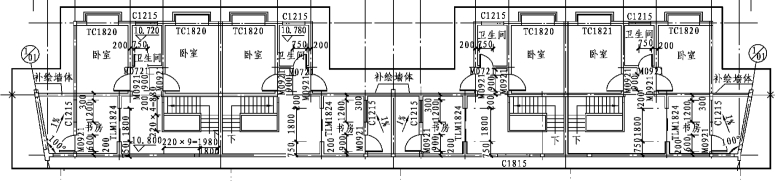

图9.34　“拉伸”处理屋顶线（多段线）

（2）生成人字坡顶

单击天正菜单“房间屋顶”→【人字坡顶】，弹出“人字坡顶”对话框，按图9.35修改其参数，单击“确定”，命令行提示及操作如下：

(www.daowen.com)

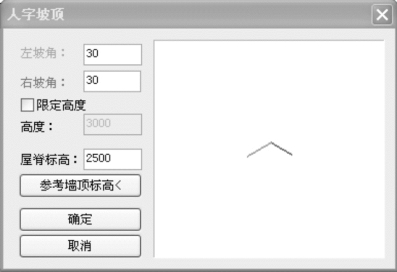

图9.35　“人字坡顶”参数

请选择一封闭的多段线＜退出＞：　　＞＞点取屋顶线。

请输入屋脊线的起点＜退出＞：　　＞＞单击图9.34中的一个“×”点。

请输入屋脊线的终点＜退出＞：　　＞＞单击图9.34中的另一个“×”点，即沿多段线生成人字屋顶，平面形状同多段线。

3）绘制屋面设施

屋面设施如图9.36所示。

（1）绘制排水沟、雨水口并标注排水坡度

排水沟绘制直线于外墙之外，沟宽300 mm，雨水口绘制直径为100 mm的圆。用【箭头引注】标注1%的排水坡度。

（2）绘制厨房烟道

绘制如图9.37所示的烟道，并创建块；将其放在厨房上对应的位置，并标注。

4）屋面填充

用AutoCAD的图案填充命令填充屋面，图案的参数如图9.38所示。填充后的效果如图9.39所示。

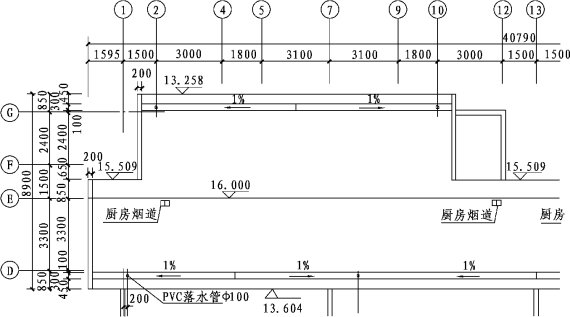

图9.36　屋面设施

图9.37　烟道平面示意

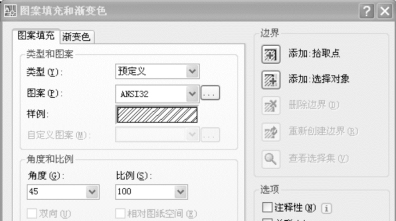

图9.38　图案填充的参数

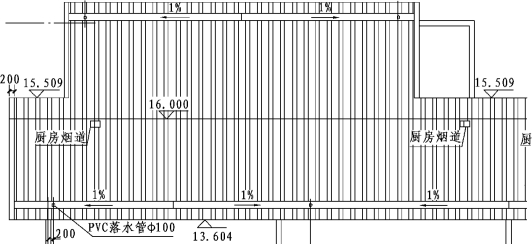

图9.39　屋面填充
