1）修改露台处外墙为女儿墙并绘制隔户墙

（1）修改外墙为女儿墙（高1500 mm）

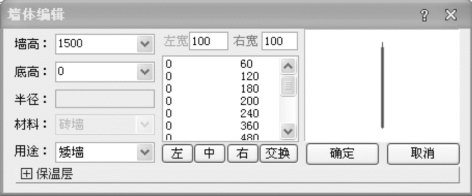

①双击一段外墙，弹出“墙体编辑“对话框，按图9.21修改墙体参数。

②用“标准”工具栏的【特性匹配】修改其他外墙。

图9.21　编辑女儿墙参数

（2）在两户之间绘制隔户墙

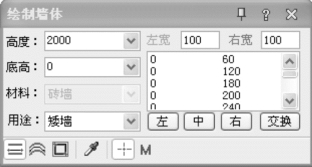

用【绘制墙体】命令绘制“矮墙”作为隔户墙。隔户墙的参数如图9.22所示。

图9.22　隔户墙参数

（3）修改女儿墙的构造柱高度

先双击修改一个柱子高度为“1500”，再用【特性匹配】命令修改其他柱。

2）补绘Ⓓ轴断缺的外墙并插入门窗

①绘制墙体，墙高为“当前层高”，厚为200 mm，轴线居中。

②在补绘的墙体上插入门FDM0921。

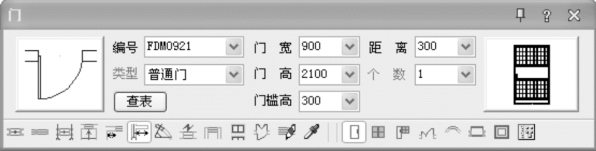

门FDM0921的参数如图9.23所示。

图9.23　窗门FDM0921的参数

③在补绘的墙体上插入窗C1815。

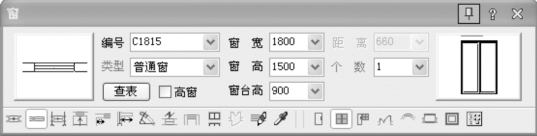

窗C1815的参数如图9.24所示。

用“沿着墙段顺序插入”的方式插入，命令行提示和操作如下：

点取墙体＜退出＞：　＞＞在墙体靠近门FDM0921的大致位置单击。

输入从基点到门窗侧边的距离或[取间距1200（L）]＜退出＞：600　　＞＞键入“600”，回车。

图9.24　窗C1815的参数

输入从基点到门窗侧边的距离或[左右翻转（S）/内外翻转（D）/取间距600（L）]＜退出＞：　　＞＞回车。

3）绘制阳台上的雨篷(www.daowen.com)

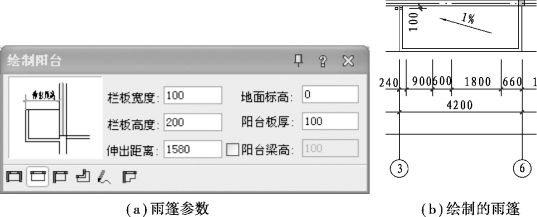

用【阳台】命令绘制雨篷，阳台参数如图9.25（a）所示，绘制的阳台如图9.25（b）所示。

图9.25　阳台上的雨篷

4）标注露天平台的屋面处理

①用AutoCAD命令绘制屋面排水的分水线、雨水口。

②用【箭头引注】标注屋面排水坡度和文字。

③绘制“详图索引”符号。

单击天正菜单“符号标注”→【索引符号】，弹出“索引符号”对话框，按图9.26填入参数。命令行提示及操作如下（图9.27）：

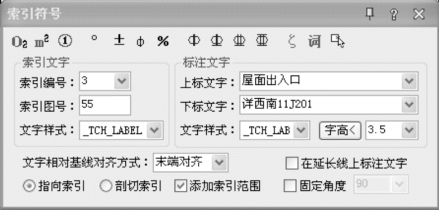

图9.26　“索引符号”对话框

请给出索引节点的位置＜退出＞：　　＞＞单击图中右侧“×”点。

请给出索引节点的范围＜0.0＞：　　＞＞回车。

请给出转折点位置＜退出＞：　　＞＞单击图中中间“×”点。

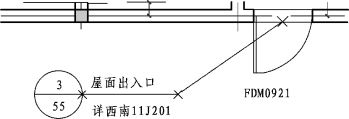

图9.27　绘制“索引符号”

请给出文字索引号位置＜退出＞：　　＞＞单击图中左侧“×”点。

请给出索引节点的位置＜退出＞：　　＞＞回车。

同样完成其他标注。

5）“A跃1”户型卧室改为露台

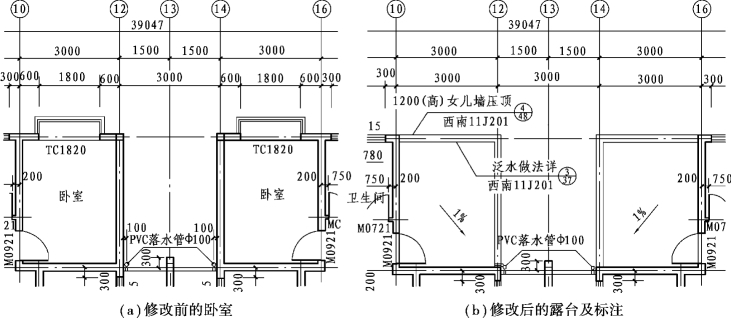

将图9.28（a）所示的两个卧室改为露台并标注，如图9.28（b）所示。

图9.28　“A跃1”户型卧室改为露台

①删除窗TC1820和柱。

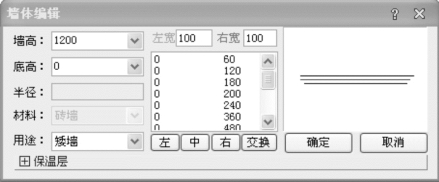

②右键单击其中的一道墙，在如图9.29所示的对话框中修改“墙高”为“1200”，“用途”选“矮墙”。

③用“标准”工具栏的【特性匹配】命令修改其他3道墙。

图9.29　编辑墙体
