1）修改楼梯

双击楼梯，在弹出的“双跑楼梯”对话框的“层类型”下方选“顶层”。删除“上”的箭头，用夹点编辑拖长“下”的箭头。修改后的楼梯如图9.15所示。

2）修改楼梯间外墙高

从图9.2可知，四层楼梯间外墙高4050 mm，墙底高-1350 mm。

双击楼梯，在“墙体编辑”对话框中，修改楼梯间“墙高”为“4050”，“底高”为“-1350”，修改后的墙参数如图9.16所示。

图9.15　修改后的楼梯

图9.16　双击编辑楼梯间外墙

3）绘制户内矩形转角楼梯(www.daowen.com)

在餐厅位置绘制如图9.17所示的矩形转角楼梯。为了楼梯参数的理解，将能显示楼梯平面全貌的顶层楼梯（即跃层楼梯）放在这里，如图9.18所示。

操作方法如下：

单击天正菜单“楼梯其他”→【矩形转角】，弹出“矩形转角楼梯”参数对话框，根据图9.19进行参数修改。注意：设计踏步尺寸为200 mm×180 mm；楼梯总步数为2700/180=15；一跑上10步，梯间宽为1980+1000=2980 mm；二跑上5步，梯间宽为880+1000=1880 mm。修改好楼梯参数后，命令行提示：

“点取位置或[转90度（A）/左右翻（S）/上下翻（D）/对齐（F）/改转角（R）/改基点（T）]＜退出＞：”　　＞＞键入3次“A”，使楼梯转角270°（即顺时针转90°），然后在图9.17的插入点“×”处插入楼梯。

图9.17　矩形转角楼梯

图9.18　顶层转角楼梯

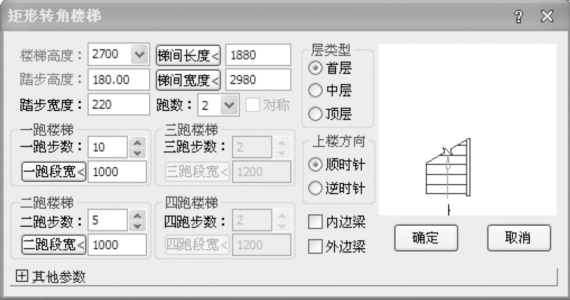

图9.19　“矩形转角楼梯”参数
