1)修改楼梯间外墙高度并插入窗

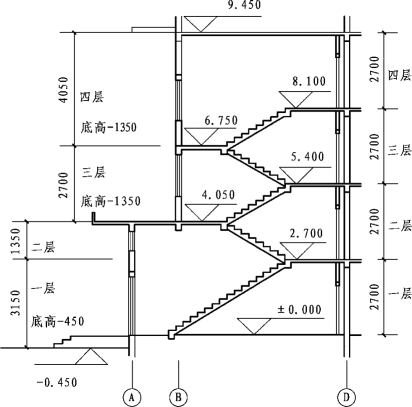

楼梯间外墙高度示意图如图9.2所示。二层楼梯间外墙高为1350 mm,其上插入窗,针对本墙体窗台高度为300 mm。

(1)楼梯间外墙改高度为1350 mm

右键单击墙体,在右键菜单中单击“墙体工具”→【改高度】,命令行提示及操作:

新的高度<2700>:1350  >>键入“1350”,回车。

新的标高<0>:0  >>键入O,回车。

是否维持窗墙底部间距不变?[是(Y)/否(N)]<N>:N >>键入N,回车。

(2)为楼梯间插入窗C2107

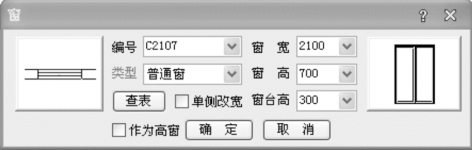

楼梯间窗C2107的参数如图9.3所示。插入方式为轴线中心。

图9.2 楼梯间外墙高度示意

图9.3 窗C2107的参数

2)修改楼梯并绘制楼梯

(1)修改直跑楼梯

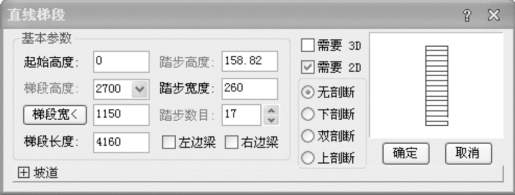

①双击直跑楼梯,在“直线梯段”对话框中选择“无剖断”,如图9.4所示。

图9.4 修改直跑楼梯参数

②双击扶手,弹出的对话框,单击“确定”按钮,显示全部扶手。(www.daowen.com)

③用夹点拖动箭杆到上方,双击修改文字“上”为“下”。

(2)绘制双跑楼梯

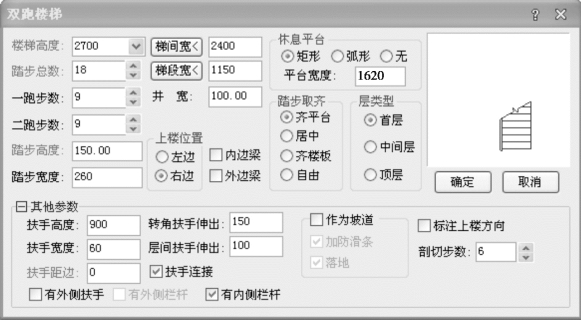

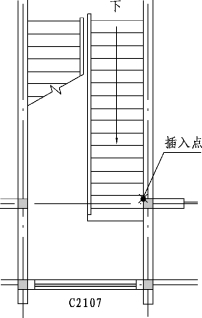

调用【双跑楼梯】命令,修改其参数,如图9.5所示。当命令行提示“点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:”时,两次键入“A”,使楼梯平台转到下方,然后单击如图9.6所示的插入点,插入楼梯;然后复制箭头并修改长度和文字。

图9.5 “双跑楼梯”参数

图9.6 插入双跑楼梯

(3)两楼梯扶手的连接

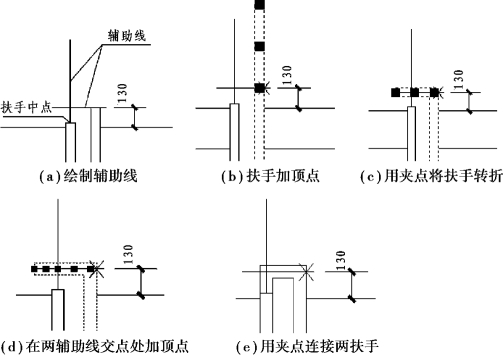

①绘制如图9.7(a)所示的辅助线。

②点击直跑梯扶手,用夹点拉长,双击扶手,在弹出的扶手对话框中点选“加顶点”,在平面上点击图9.7(b)中的“×”点,再点击扶手能看到所加的顶点。

③用夹点将扶手上端点拉到水平辅助线左端点,使其转折,如图9.7(c)所示。

④再次在两辅助线交点处加顶点,如图9.7(d)所示。

⑤用夹点将扶手左端点拉到左边扶手中点,使两扶手连接,如图9.7(e)所示。

修改后的楼梯如图9.8所示。

图9.7 两个楼梯扶手的连接

图9.8 修改后的楼梯
