引例：绘制如图8.74所示的圆弧轴网与弧墙。图中左侧直线轴网和墙体的绘制不再赘述。

（1）绘制轴网

调用天正命令【绘制轴网】（HZZW），弹出“绘制轴网”对话框（图8.75），单击“圆弧轴网”，输入“圆心角”轴夹角“30”，个数为“3”。

与“圆心角”设置有关的是：“逆时针”“顺时针”和“起始角”。默认的“逆时针”：指圆心角逆时针输入；“顺时针”指圆心角顺时针输入；“起始角”为第一个圆心角起始边与X轴正向的夹角。

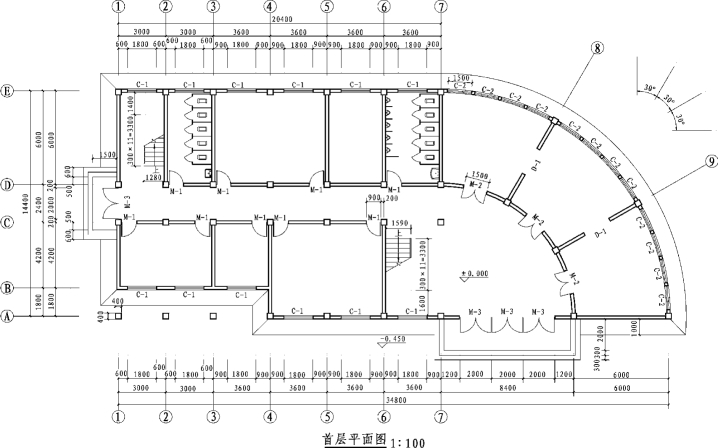

图8.74　绘制圆弧轴网与弧墙

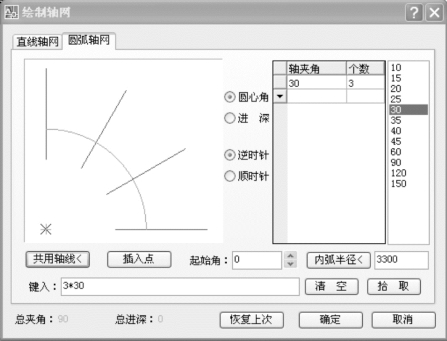

图8.75　圆弧轴网的圆心角

单击“进深”→对话框的，在屏幕点选⑦轴，返回对话框，进深数据自动填入，如图8.76所示。单击“确定”按钮，靠⑦轴生成轴网，如图8.76所示。如果不是“共用轴线”，需输入进深尺寸，从靠近圆心的进深向外输入。与进深相关的参数是“内弧半径”，“内弧半径”为第一个进深到圆心的距离，绘图时可以将内弧半径的值看作是第一个进深，不设内弧半径（为0）。

（2）轴网标注

调用天正命令【轴网标注】，在弹出的对话框（图8.77）中起始轴号填“8”，单侧标注。命令行提示如下：

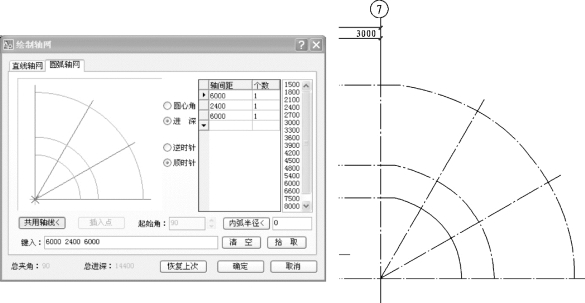

图8.76　圆弧轴网的进深

请选择起始轴线＜退出＞：　＞＞单击⑧轴。(www.daowen.com)

请选择终止轴线＜退出＞：　　＞＞单击⑨轴。

是否为按逆时针方向排序编号？[是（Y）/否（N）]＜Y＞：N　　＞＞键入“N”，回车。

请选择不需要标注的轴线：　　＞＞回车。

请选择起始轴线＜退出＞：∗取消∗

标注的圆弧轴网如图8.78所示。删除30°。

图8.77　圆弧轴网的标注

图8.78　标注的圆弧轴网

（3）绘制圆弧墙体

单击【绘制墙体】命令，在如图8.79所示的对话框中设置相关参数，单击下方的（绘制弧墙），按命令行提示先点弧墙的两个端点，再单击弧墙中部任一点（如图中的“×”点）。

圆弧墙上插窗的方法与直墙一样。

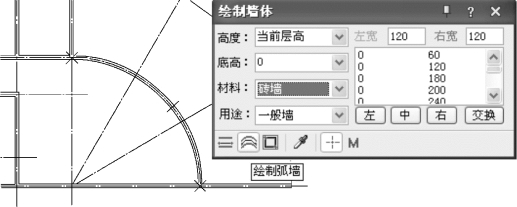

图8.79　绘制圆弧墙体
