1）修改轴号

（1）右单元轴号的修改

①倒排轴号。倒排右单元“○13～①”轴号。右键单击右侧的“○13～①”轴号，在右键菜单中点选【倒排轴号】，轴号改为“①～○13”，如图8.66所示。

图8.66　右单元“倒排轴号”

②重排轴号。重排右单元的轴号，使之与左侧轴号衔接。右键单击右侧的“①～○13”轴号，在右键菜单中点选【重排轴号】，命令行提示与操作如下：

请选择需重排的第一根轴号＜退出＞：　　＞＞单击①轴。

请输入新的轴号（.空号）＜1＞：13　　＞＞键入“13”，回车。

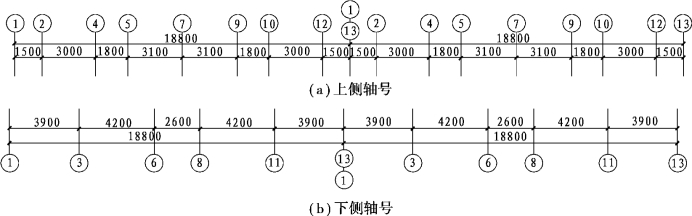

重排后的轴号如图8.67所示，两个○13轴重叠在一起。

图8.67　右单元“重排轴号”

（2）附加定位轴线轴号的修改

将右侧单元的轴号“1/11”改为“1/14”，“1/2”改为“1/23”，“1/01”改为“1/25”。双击要修改的附加定位轴线的轴号即可修改。

2）修改第一、二道尺寸

（1）连接左右单元第一、二道尺寸

右键单击左单元第二道尺寸，在右键菜单中点选【连接尺寸】。命令行提示：“选择需要连接的其他尺寸标注”时，选择右单元第二道尺寸，将两个尺寸关联在一起。

同样方法操作第一道尺寸。

（2）合并第一道尺寸

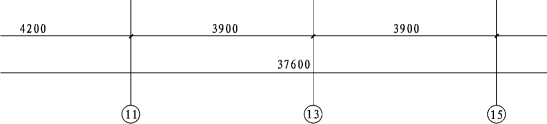

右键单击第一道尺寸，在右键菜单中点选【合并区间】。命令行提示：“请框选合并区间中的尺寸界线箭头或[撤消（U）]＜退出＞：”时，框选两个尺寸的界线处的起止符，将两个“18800”合并为一个“37600”，如图8.68所示。

图8.68　第一道尺寸“合并区间”

（3）扩充第一、二道尺寸标注到构件外轮廓

用【外包尺寸】命令扩充或补充第一、二道尺寸标注到构件外轮廓。单击天正菜单“尺寸标注”→【外包尺寸】，命令行提示及操作：

请选择建筑构件：指定对角点：找到164个　　＞＞框选整个建筑物。

请选择建筑构件：　　＞＞回车。

请选择第一、二道尺寸线：指定对角点：找到2个　　＞＞框选上部第一、二道尺寸线。

请选择第一、二道尺寸线：指定对角点：找到2个，总计4个　　＞＞框选下部第一、二道尺寸线。

请选择第一、二道尺寸线：指定对角点：找到2个，总计6个　　＞＞框选左部第一、二道尺寸线。

请选择第一、二道尺寸线：　　＞＞回车。

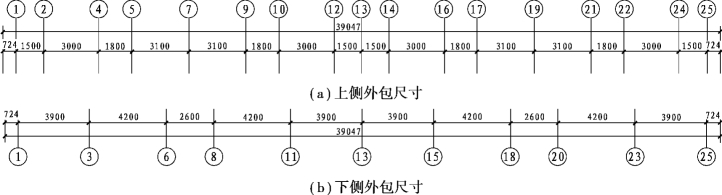

修改好的外包尺寸如图8.69所示。(www.daowen.com)

图8.69　修改好的外包尺寸（未显示左侧）

3）标注并修改第三道尺寸

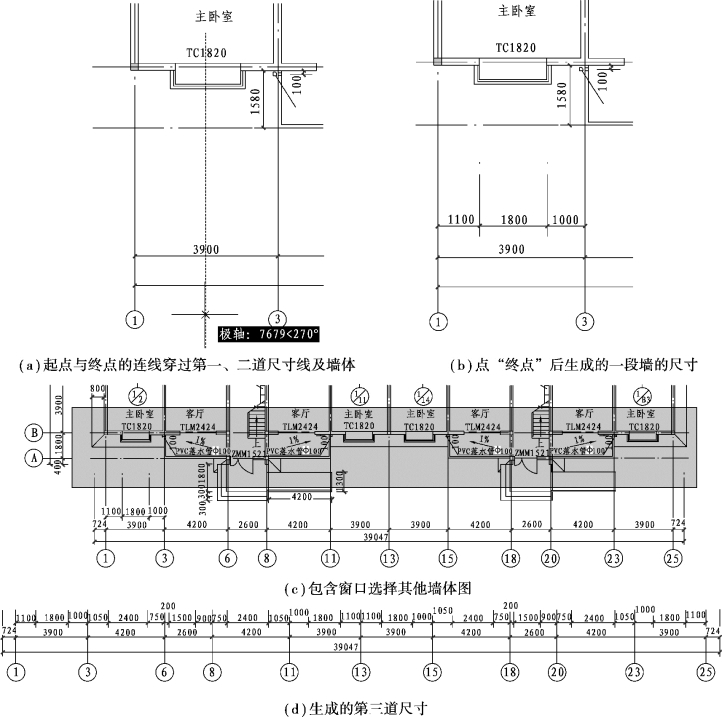

（1）标注第三道尺寸（图8.70）

用【门窗标注】命令标注第三道尺寸线。单击天正菜单“尺寸标注”→【门窗标注】，命令行提示及操作：

请用线选第一、二道尺寸线及墙体！　＞＞提示绘制一条穿过第一、二道尺寸线及墙体的直线。

起点＜退出＞：　　＞＞单击图8.70（a）所绘虚线的一个端点。

终点＜退出＞：　　＞＞单击图8.70（a）所绘虚线的另一个端点，此时生成如图8.70（b）所示的一段墙的尺寸。

选择其他墙体：指定对角点：找到9个　　＞＞包含窗口选外墙，如图8.70（c）所示。

选择其他墙体：　　＞＞回车。此时生成第三道尺寸，如图8.70（d）所示。

同样，可标注上部的第三道尺寸。

图8.70　“门窗标注”绘制第三道尺寸的过程

（2）增补第三道尺寸

右键单击第三道尺寸线，在弹出的右键菜单中选择【增补尺寸】，点选两边斜墙最边缘，在第三道尺寸线两侧增补2个“724”的尺寸（图8.71）。同样操作上侧和左侧第三道尺寸线。

图8.71　为第三道尺寸“增补尺寸”

对标注的尺寸通过“夹点”和“拉伸”命令进行调整，标注好的两单元组合平面图参附录2中首层平面图。

4）标高、符号等的标注

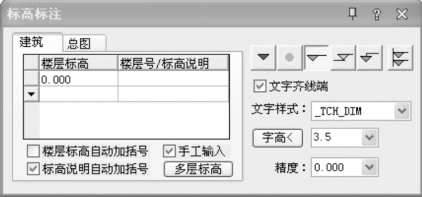

①标高。单击天正菜单“符号标注”→【标高标注】，弹出“标高标注”对话框，勾选“手工输入”，在楼层标高下方键入“0.000”，如图8.72所示。在屏幕上左户型客厅处点取标高点和标高方向。同样，在卫生间标注标高“-0.020”，室外标注标高“-0.450”。

图8.72　在“标高标注”对话框中手工输入“±0.000”的标高

②户型标号。单击天正菜单“文字表格”→【单行文字】为两边户型注写“A户型”、中间户型注写“A1户型”。

③剖切符号。单击天正菜单“符号标注”→【剖切符号】，在客厅位置标注“1—1”剖切符号（向左投影）。

④指北针。单击天正菜单“符号标注”→【画指北针】，按命令行提示点指北针位置和方向。

⑤图名标注。单击天正菜单“符号标注”→【图名标注】，注写图名“首层平面图”。

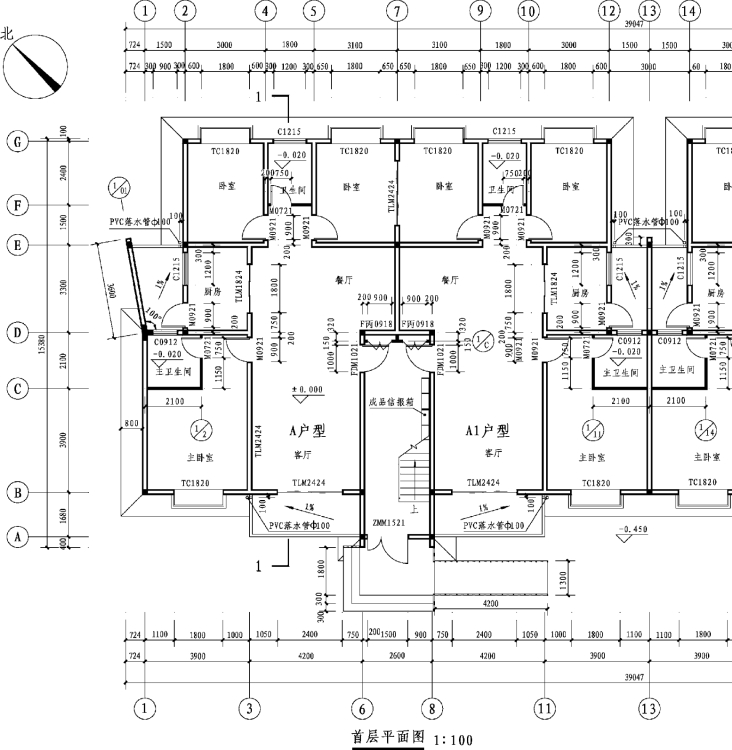

标注完成的图形如图8.73所示。

图8.73　标注完成的图形
