建筑CAD教程:绘制台阶、坡道与散水技巧

1)绘制台阶

先用平台轮廓的多段线,然后以绘制的多段线为路径生成台阶。

①绘制如图8.52所示的多段线。

②以绘制的多段线为路径生成台阶。

单击天正菜单“楼梯其他”→【台阶】,弹出“台阶”对话框,按图8.53所示修改其参数。

图8.52 绘制多段线

图8.53 “台阶”参数的对话框

命令行提示及操作如下(图8.54):

请选择平台轮廓<退出> >>点选多段线

请选择邻接的墙(或门窗)和柱:找到1个  >>单击图8.54(a)中的墙体,墙体变虚。

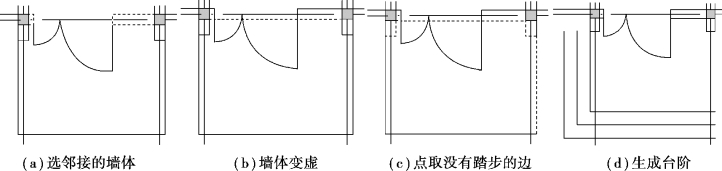

图8.54 绘制台阶过程

请选择邻接的墙(或门窗)和柱:  >>回车。墙下边线变为红色虚线〔图8.54(b)〕。

请点取没有踏步的边:  >>点取图8.54(c)中变虚的另5段多段线。

……

请点取没有踏步的边:  >>回车。

请选择平台轮廓<退出>  >>回车,生成如图8.54(d)所示的台阶。

2)绘制坡道

单击天正菜单“楼梯其他”→【坡道】,弹出“坡道”对话框,按图8.55所示修改其参数。

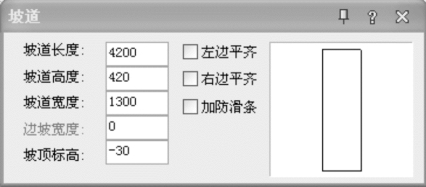

图8.55 修改参数后的“坡道”对话框

命令行提示及操作如下:

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:A  >>键入“A”,坡道转90°。

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:T  >>键入“T”,改变基点。

输入插入点或[参考点(R)]<退出>:  >>单击图8.56(a)中光标处的端点。

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:  >>单击台阶平台右下角图中“×”点,插入的坡道如图8.56(b)所示。

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:  >>回车。

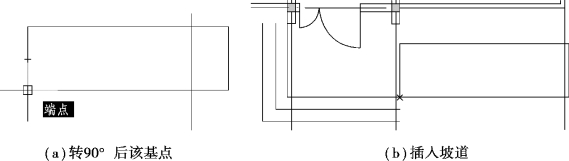

图8.56 绘制坡道的过程

3)添加扶手

先绘制作为扶手路径的多段线,再按路径生成扶手。

①绘制如图8.57所示的3段多段线,即被点虚的3个对象。

②绘制扶手。单击天正菜单“楼梯其他”→【添加扶手】,命令行提示及操作如下:

请选择梯段或作为路径的曲线(线/弧/圆/多段线): >>点选一段多段线。

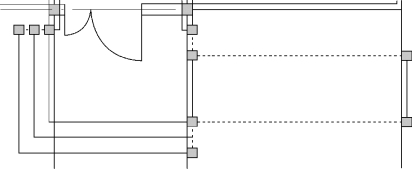

图8.57 绘制3段多段线

扶手宽度<60>:  >>回车。

扶手顶面高度<900>:  >>回车。(www.daowen.com)

输入对齐方式[中间对齐(M)/左边对齐(L)/右边对齐(R)]<M>:R  >>键入“R”,回车。

注意:扶手“左边对齐”或“右边对齐”多段线生成的效果与多段线绘制的起点和终点有关,线的左右通过沿着线的绘制方向看人的左右向来确定。

另外2个扶手绘制方法相同,生成的扶手如图8.58所示。

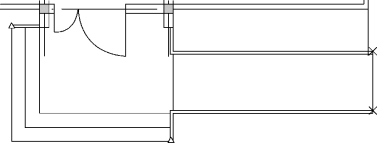

图8.58 生成的扶手

添加的扶手是水平的,其顶点标高(即扶手下栏杆底部处的标高)是本层的±0.000标高位置。本例扶手的顶点标高为2个“×”点为“-450”外;2个“△”点为“-310”;其他在平台上的顶点标高为“-30”。

以下侧的扶手为例,该扶手有三个顶点A,B,C,如图8.59所示。改顶点标高的操作方法是:

右键单击扶手,单击右键菜单中的“对象编辑”,弹出图8.60所示的“扶手”对话框。

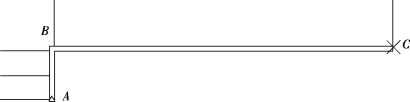

图8.59 下侧扶手顶点示例

单击“改顶点<”按钮,命令行提示及操作如下:

选取顶点:  >>单击图8.59中的A点。

改夹角[A]/点取[P]/输入顶点标高<0>:-300  >>键入“-310”,回车。

选取顶点:  >>单击图8.59中的B点。

改夹角[A]/点取[P]/输入顶点标高<0>:-30  >>键入“-30”,回车。

选取顶点:  >>单击图8.59中的C点。

图8.60 “扶手”对话框

改夹角[A]/点取[P]/输入顶点标高<0>:-450  >>键入“-450”,回车。

选取顶点:  >>回车。

改变顶点后平面图没有变化,三维图有变化,如图8.64所示。

4)绘制栏杆

(1)从栏杆库中选择栏杆单元

单击天正菜单“三维建模”→“造型对象”→【栏杆库】,在“天正图库管理系统”中选择一种栏杆,如图8.61所示。双击后弹出“图块编辑”对话框,编辑栏杆单元的参数,如图8.62所示。单击屏幕任一点将栏杆单元插到平面图中。

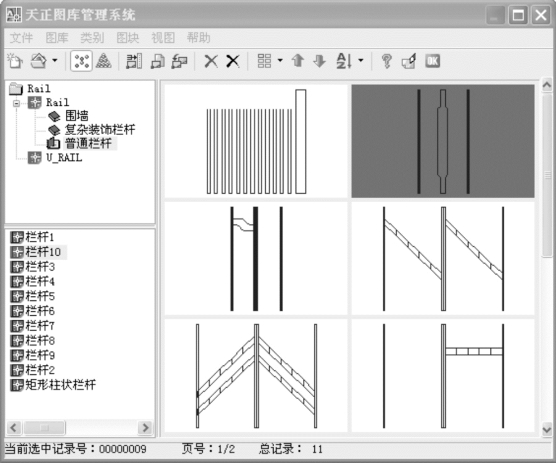

图8.61 在栏杆库中选择栏杆单元

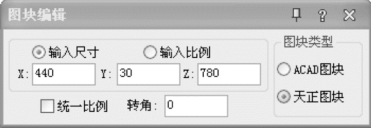

图8.62 编辑栏杆单元的参数

(2)在扶手下加栏杆

右键单击栏杆,在右键菜单中单击【加栏杆】;或单击天正菜单“三维建模”→【路径排列】。按命令行提示,选择栏杆作为路径,选择上一步的栏杆单元作为“排列单元”,弹出“路径排列”对话框(图8.63);勾选“自动调整单元宽度”,不选“删除路径曲线”(即扶手),单击“确定”按钮即生成三维栏杆。在二维图中看不到变化,在三维视图中可看到生成的栏杆效果,如图8.64所示。

其他栏杆做法相同。

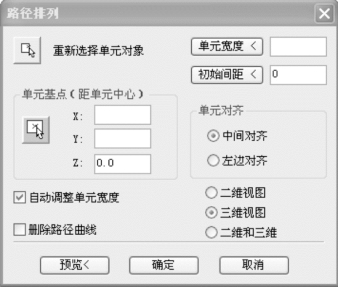

图8.63 “路径排列”对话框

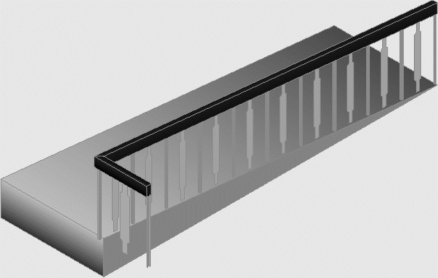

图8.64 生成的栏杆

5)绘制散水

单击【散水】命令,按图8.65所示修改散水参数。按命令行提示,选择构成一完整建筑物的所有墙体(或门窗、阳台),生成散水。

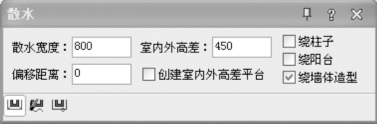

图8.65 散水参数
