绘制楼梯插入和编辑步骤

1)绘制直线梯段

单击天正菜单“楼梯其他”→【直线梯段】,弹出“直线梯段”对话框,按图8.36修改对话框的参数。

图8.35 镜像后的图形(未调整)

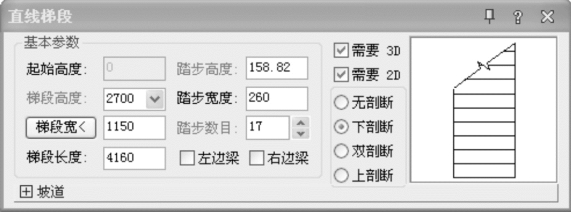

图8.36 “直线梯段”参数

命令行提示操作如下:

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:T  >>键入“T”,修改基点(默认的基点在图8.37中的A点)。

输入插入点或[参考点(R)]<退出>:R  >>键入“R”。

参考点:  >>单击图8.37中的B点。

输入插入点或[参考点(R)]<退出>:1220  >>光标向下引,键入“1220”并回车,光标指到图8.37中的C点。

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:  >>单击图8.37中的D点。

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出  >>回车。

插入的直线楼梯如图8.38所示。

图8.37 直线梯段插入过程示意

图8.38 插入后的直线梯段

2)绘制箭头引注

调用【箭头引注】命令,弹出“箭头引注”对话框,按图8.39所示的参数修改对话框。按提示先绘制图8.40(a)所示的箭头,再用夹点将B点拖到A点,文字拖到箭杆下方,如图8.40(b)所示。绘制好的箭头及引注如图8.41所示。

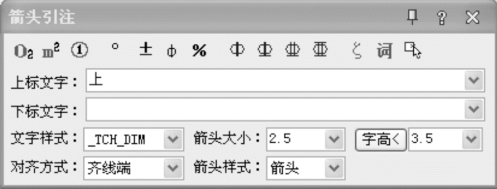

图8.39 “箭头引注”的参数

图8.40 “箭头引注”修改前后

图8.41 箭头引注及添加的扶手

3)添加扶手(www.daowen.com)

单击天正菜单“楼梯其他”→【添加扶手】,命令行提示:

请选择梯段或作为路径的曲线(线/弧/圆/多段线): >>单击直线梯段。

扶手宽度<60>:  >>回车。

扶手顶面高度<900>:  >>回车。

扶手距边<0>:  >>回车。

添加的扶手如图8.41所示。

4)利用天正图库插入信报箱

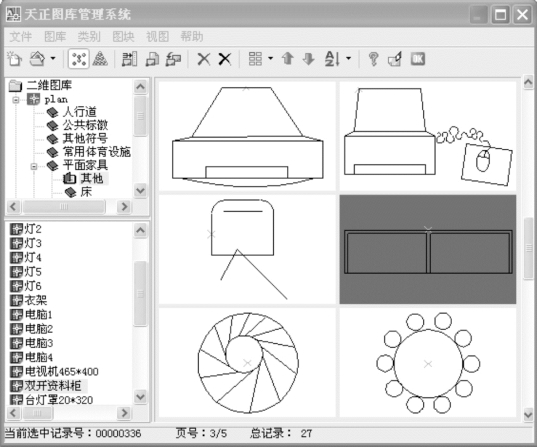

单击天正菜单“图块图库”→【通用图库】,弹出“天正图库管理系统”对话框(图8.42)。单击左侧的(打开一个图库),可看到下拉列表中有各类图库,选“二维图库→plan(平面)→平面家具→其他”显示对应的各种家具(图8.43),选“双开资料柜”,双击对应的图例弹出“图块编辑”对话框,按图8.44修改其参数,将其在命令行提示下键入“A”,进行多次“转90(A)”选项的操作,两次插入对应的楼梯下方,并进行【箭头引注】,如图8.45所示。

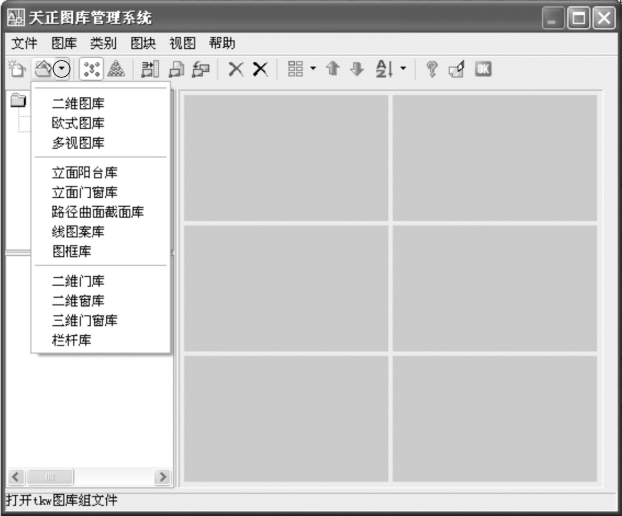

图8.42 “天正图库管理系统”对话框及“打开图库”的下拉列表

5)裁剪被遮挡的信报箱(图8.46)

单击天正菜单“工具”→“其他工具”→【图形裁剪】,命令行提示及操作如下:

请选择被裁剪的对象:找到1个 >>单击要裁剪的下面一个信报箱。

请选择被裁剪的对象:  >>回车。

图8.43 选择信报箱对应的图块

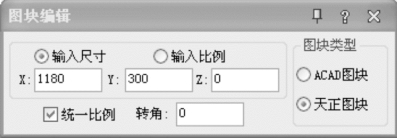

图8.44 对选择的图块进行“图块编辑”

图8.45 插入后的信报箱及“箭头引注”

矩形的第一个角点或[多边形裁剪(P)/多段线定边界(L)/图块定边界(B)]<退出>:P  >>键入“P”,回车,用绘制的多边形作为裁剪边界。

多边形起点<退出>:  >>单击图8.46(a)中楼梯折断线上一点。

下一点或[回退(U)]<退出>:  >>单击图8.46(a)中楼梯折断线与墙的交点。

下一点或[回退(U)]<退出>:  >>在右下方任意处单击。

下一点或[回退(U)]<封闭>:  >>回车,三角形封闭,即以所绘制的三角形作为裁剪边界来裁剪被遮挡的信报箱。此时信报箱已被裁剪,如图8.46(b)所示。

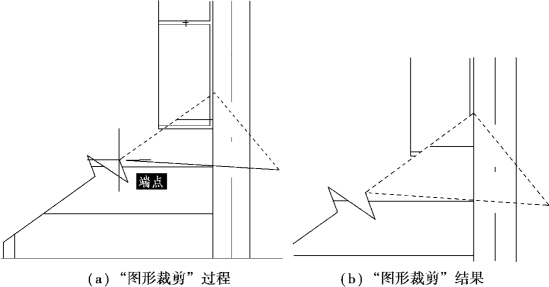

图8.46 用“图形裁剪”命令裁剪被遮挡的信报箱
