1）标注房间名称

单击天正菜单“文字表格”→【单行文字】，弹出“单行文字”对话框（图8.30），在对话框中需要输入文字的位置键入文字（如卧室），也可单击（词库）从中选取；还可单击“词”后面的（屏幕取词）。其他默认，在命令行“请点取插入位置＜退出＞：”的提示下单击文字的位置。同样标注其他房间名称，如图8.31所示。

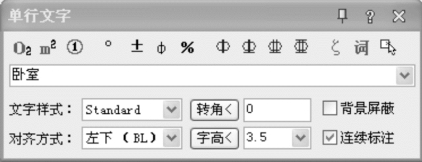

图8.30　用“单行文字”标注房间名称

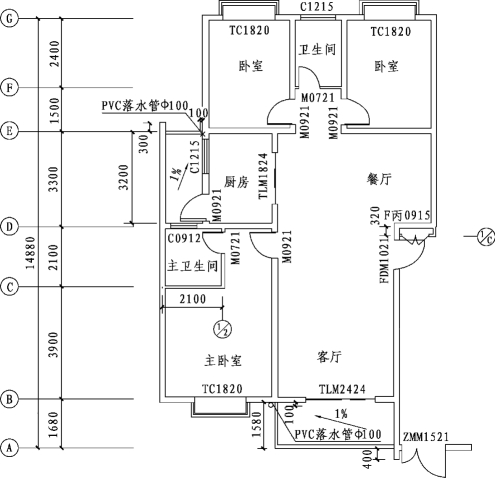

图8.31　标注房间名称（轴线关闭）

2）标注内部尺寸

（1）以【内门标注】命令来标注内门窗

【内门标注】：标注内墙门窗尺寸以及门窗与最近的轴线或者墙边关系。例如，以此命令来标注主卧室门的尺寸（图8.32）。单击天正菜单“尺寸标注”→【内门标注】，命令行提示及操作如下：

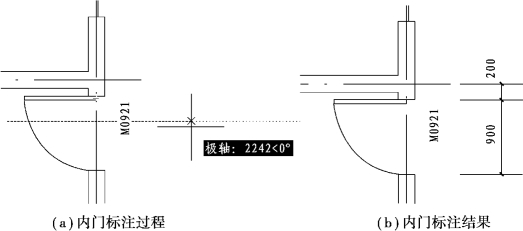

图8.32　内门标注

图8.33　逐点标注

标注方式：轴线定位，请用线选门窗，并且第二点作为尺寸线位置！(www.daowen.com)

起点或[垛宽定位（A）]＜退出＞：　　＞＞单击图8.32（a）中虚线的左端。

终点＜退出＞：　　＞＞单击图8.32（a）中虚线的右端，即图中的“×”点。这一点将是尺寸线的位置，如图8.32（b）所示。由于图8.32（a）中的虚线靠近门的上侧，所以以上侧定位轴线来定位，即标注“200”。

注意：通过上面的起点和终点的连线穿过一个门（或窗）来选择门，虚线的终点也是尺寸线的位置。同时，轴线定位标注，两点的连线靠近哪一侧的轴线，即以这一侧轴线来定位。

（2）以【逐点标注】命令来标注内部构件尺寸

【逐点标注】：通过点取各标注点，沿给定的一个直线方向标注连续尺寸。类似于Auto-CAD的“对齐标注”加“连续标注”。如入户门处尺寸的标注（图8.33）。单击天正菜单“尺寸标注”→【逐点标注】，命令行提示及操作：

起点或[参考点（R）]＜退出＞：　　＞＞单击图中A点。

第二点＜退出＞：　　＞＞单击图中B点。

请点取尺寸线位置或[更正尺寸线方向（D）]＜退出＞：　＞＞单击尺寸线设置的位置。

请输入其他标注点或[撤消上一标注点（U）]＜结束＞：　　＞＞单击图中C点。

请输入其他标注点或[撤消上一标注点（U）]＜结束＞：　　＞＞单击图中D点。

请输入其他标注点或[撤消上一标注点（U）]＜结束＞：　　＞＞回车。

标注了内部门窗尺寸的户型图如图8.34所示。

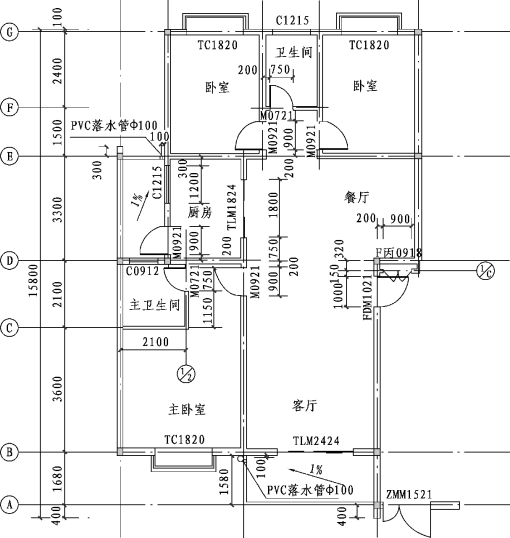

图8.34　内部尺寸标注
