建筑CAD第2版:绘制阳台及标注方案

1)厨房外的凹阳台

图8.24所示是厨房外的凹阳台,需要绘制凹阳台、标注排水坡度、绘制雨水管。

图8.24 厨房外的凹阳台

(1)绘制凹阳台

在“绘制阳台”对话框中,单击左下角的第一个按钮(凹阳台),填入相关的参数〔图8.25(a)〕。命令行提示:

阳台起点<退出>:  >>单击图8.25(b)的A点。

阳台终点或[翻转到另一侧(F)]<取消>: >>单击图8.25(b)的B点(如果阳台方向反了,先键入“F”改变方向)。

阳台起点<退出>:  >>回车。

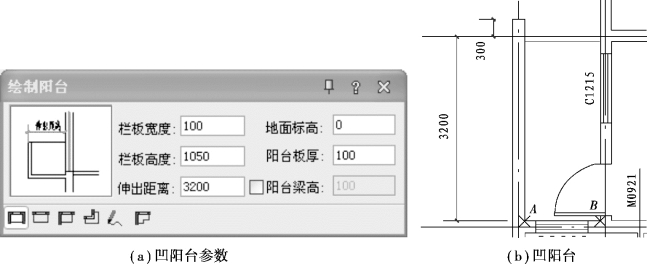

图8.25 厨房外的凹阳台

(2)标注坡度

单击天正菜单“符号标注”→【箭头引注】,弹出“箭头引注”对话框(图8.26)。在对话框中“上标文字”后填入“1%”。

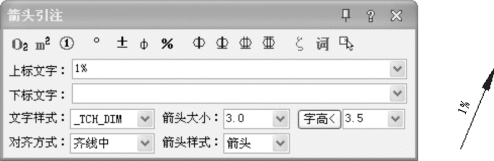

图8.26 “箭头引注”对话框及绘制

命令行提示:

箭头起点或[点取图中曲线(P)/点取参考点(R)]<退出>: >>单击箭头位置。

直段下一点或[弧段(A)/回退(U)]<结束>:  >>单击箭杆末端。

直段下一点或[弧段(A)/回退(U)]<结束>:  >>回车。

(3)绘制雨水管

单击天正菜单“房间屋顶”→【加雨水管】,命令行提示:

当前管径为200,洞口宽140

请给出雨水管入水洞口的起始点[参考点(R)/管径(D)/洞口宽(W)]<退出>:D  >>键入“D”。

请指定雨水管直径<200>:100  >>键入“100”,回车。

(www.daowen.com)

图8.27 雨水管

当前管径为100,洞口宽140

请给出雨水管入水洞口的起始点[参考点(R)/管径(D)/洞口宽(W)]<退出>:W >>键入“W”。

请指定洞口宽度<140>:70  >>键入“70”,回车。

当前管径为100,洞口宽70

请给出雨水管入水洞口的起始点[参考点(R)/管径(D)/洞口宽(W)]<退出>:R  >>键入“R”。

请指定雨水管的参考点:  >>单击图8.27的“ד点。

请给出雨水管入水洞口的起始点[管径(D)/洞口宽(W)]<退出>:100  >>光标左引,键入“100”,回车。

出水口结束点[管径(D)/洞口宽(W)]<退出>: >>竖直向上点阳台外边。

当前管径为100,洞口宽70

请给出雨水管入水洞口的起始点[参考点(R)/管径(D)/洞口宽(W)]<退出>: >>回车。

(4)标注落水管

调用【箭头引注】命令,弹出如图8.28所示的对话框,填入相关参数,其中“φ”可点对话框中提供的符号,点选后在文字框中显示“^1”;“箭头样式”选用“点”,“箭头大小”为“1.5”。

图8.28 “箭头引注”雨水管

2)客厅外的阴角阳台(图8.29)

(1)绘制阴角阳台

在弹出“绘制阳台”对话框中,单击最下行的第三个按钮(阴角阳台),填入相关的参数〔图8.29(a)〕。命令行提示:

阳台起点<退出>:  >>单击图8.29(b)中的A点(即阴角点)。

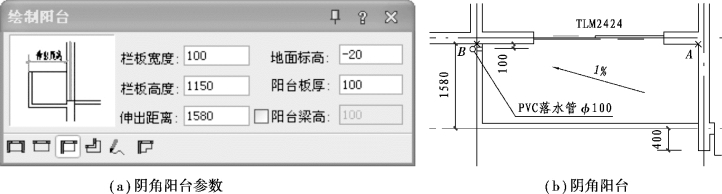

图8.29 客厅外阴角阳台

阳台终点或[翻转到另一侧(F)]<取消>: >>单击图8.29(b)的B点(如果阳台方向反了,先键入“F”改变方向)。

阳台起点<退出>:  >>回车。

(2)符号标注

复制厨房阳台的雨水管、箭头引注,并用夹点编辑各点的位置。
