在绘制好的墙体中插入门窗，如图8.13所示。

（1）为3个卧室插入凸窗（飘窗）TC1820

TC1820的参数如图8.14所示。插入方式均为轴线中心。

（2）为厨房和卫生间插入窗C1215

窗C1215的参数如图8.15所示。插入方式：轴线定距300。

（3）为主卧的卫生间插入普通窗C0912

窗C0912的参数如图8.16所示。插入方式：轴线中心。

（4）为客厅插入推拉门TLM2424

推拉门TLM2424的参数如图8.17所示。插入方式：轴线定距750。

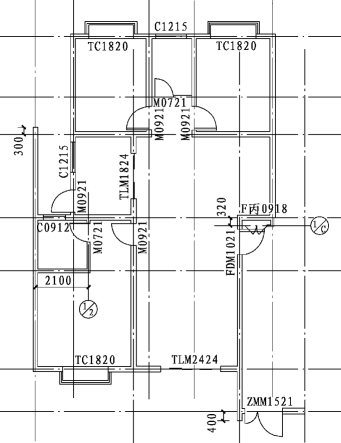

图8.13　在墙体中插入门窗

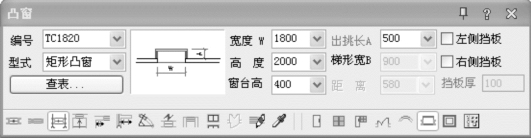

图8.14　凸窗TC1820的参数

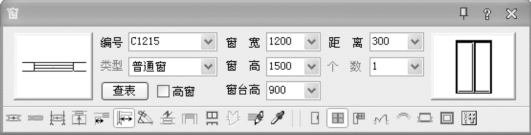

图8.15　窗C1215的参数

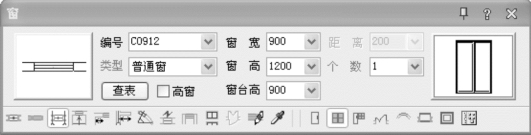

图8.16　窗C0912的参数

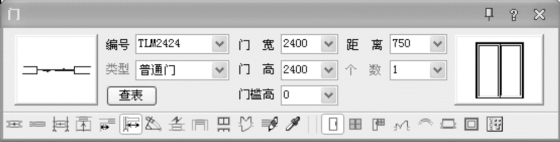

图8.17　推拉门TLM2424的参数

（5）为厨房插入推拉门TLM1824

推拉门TLM1824的参数如图8.18所示。插入方式：轴线中心。

(www.daowen.com)

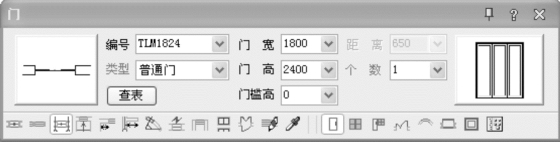

图8.18　推拉门TLM1824的参数

（6）为3个卧室插入普通门M0921

门M0921的参数如%图8.19所示。插入方式：垛宽定距100。

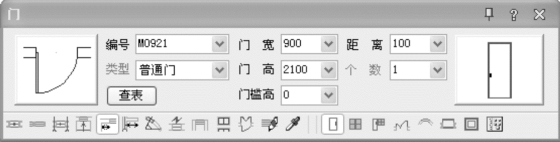

图8.19　门M0921的参数

（7）为2个卫生间插入普通门M0721

门M0721的参数如图8.20所示。插入方式：垛宽定距100。

图8.20　门M0721的参数

（8）为入户门插入防盗门FDM1021

防盗门FDM1021的参数如图8.21所示。插入方式：垛宽定距100。

（9）为管道井插入丙级防火门F丙0918

丙级防火门F丙0918的参数如图8.22所示。插入方式：轴线中心。

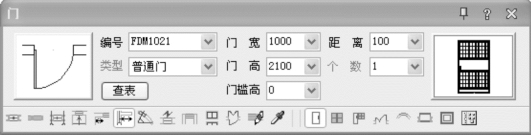

图8.21　防盗门FDM1021的参数

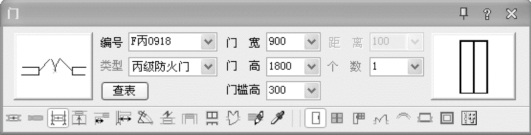

图8.22　丙级防火门F丙0918的参数

（10）为楼梯间外墙插入子母门ZMM1521

子母门ZMM1521的参数如图8.23所示。插入方式：垛宽定距100。

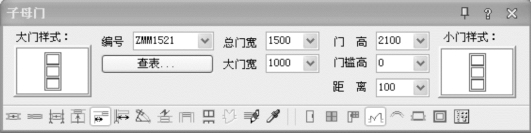

图8.23　子母门ZMM1521的参数
