1）绘制墙体

单击【绘制墙体】”，弹出“绘制墙体”对话框。选择墙体厚度200（轴线居中），如图8.8（a）所示。在绘图区轴线交点的大致位置点取，系统会自动捕捉轴线交点（对话框中的为打开）。同样绘制100 mm厚的墙（轴线居中），参数如图8.8（b）所示。

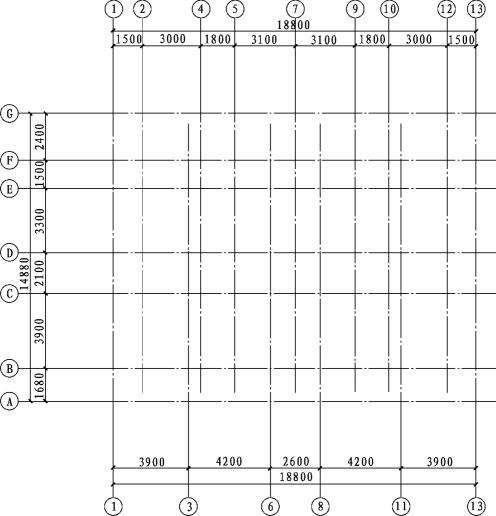

图8.7　轴网标注

图8.8　“绘制墙体”对话框

绘制好的墙体如图8.9所示。其中主卫生间100 mm厚水平段轴线间距为2 100 mm，由于没有绘制竖向轴线，需要水平向右键入数据“2100”。同样楼梯间管道井的100 mm厚竖直墙长（320 mm）也需键入。图中墙体伸出轴线的“300”和“400”（梯间下方）两个长度需要键入。

2）添加附加定位轴线及编号

（1）墙生轴线

为缺轴线的100 mm厚墙体生成轴线。

单击天正菜单“轴网柱子”→【墙生轴线】，命令行提示：“请选取要从中生成轴网的墙体：”单击缺轴线的100墙体，在墙体中心生成轴线（图8.10），虚的轴线为生成的轴线。

(www.daowen.com)

图8.9　绘制的墙体

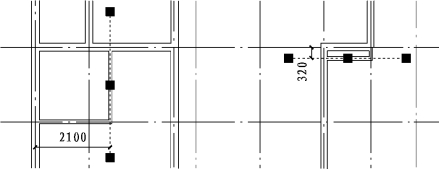

图8.10　墙生轴线（附加定位轴线）

（2）单轴标注

单击天正菜单“轴网柱子”→【单轴标注】，弹出“单轴标注”对话框。在轴号处填入“1/2”，引线长度改为“5”，如图8.11（a）所示。在命令行提示：“单击取待标注的轴线＜退出＞：”，单击添加的轴线。同样标注“1/C”轴号。标注的轴号如图8.11（b）所示。

3）插入构造柱

单击天正菜单“轴网柱子”→【构造柱】，命令行提示：“请选取墙角或[参考点（R）]＜退出＞：”，点选墙角，弹出如图8.12（a）所示的“构造柱参数”对话框。单击确定，插入“200×200”的构造柱。重复执行改命令可插入其他构造柱；也可利用【复制】命令更快捷。插入的构造柱如图8.12（b）所示。

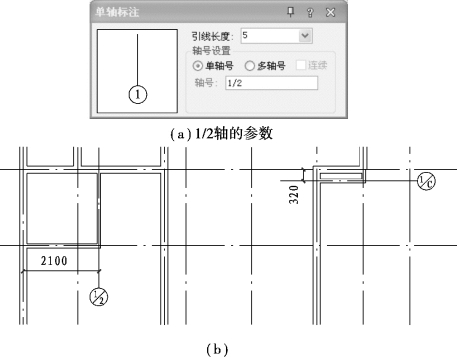

图8.11　单轴标注附加定位轴线

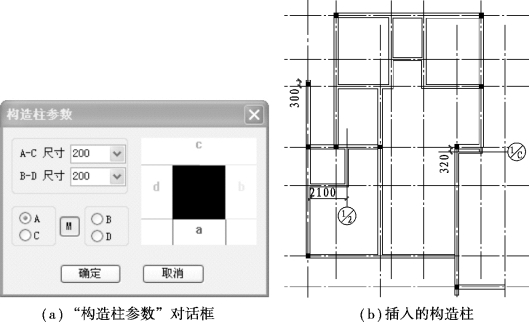

图8.12　插入构造柱
