1)绘制剖切符号

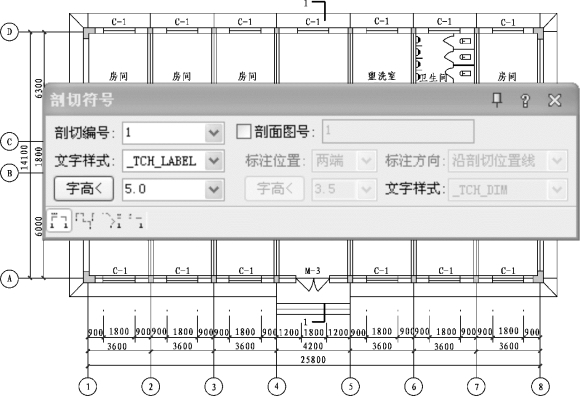

打开首层平面图,绘制“1—1”剖切符号,如图7.47所示。
点击天正菜单“符号标注”→【剖切符号】,弹出“剖切符号”对话框,默认其参数。命令行提示:
点取第一个剖切点<退出>: >>单击剖切线的一个端点。
点取第二个剖切点<退出>: >>单击剖切线的另一个端点。
点取剖视方向<当前>: >>光标引向剖视方向(左侧),回车。
图7.47 绘制“1—1”剖切符号
2)生成立面图

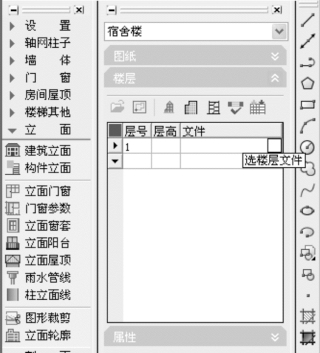

点击天正菜单“立面”→【建筑立面】,弹出“工程管理”对话框,如图7.48所示。
单击“楼层”,在其下面建立楼层表。在“层号”下方输入楼层的阿拉伯数字“1”,在文件列右侧点击,或单击“打开”图标,可选择这一楼层对应的文件,本例选择首层平面图所在的文件“宿舍楼平面图-首层”。层高处自动填入本层的层高“3300”。
第二行的层号键入“2~3”(注意:一定是“~”号),文件选择标准层平面图所在的文件“宿舍楼平面图-标准”。同样第“4”层选择四层平面图所在的文件。
屋顶作为第“5”层组合在楼层表中,层高改为“0”,生成的立面图不标注坡顶层高。建好的楼层表如图7.49所示。
图7.48 “工程管理”对话框

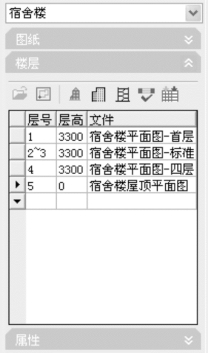

图7.49 建好的楼层表
单击上面对话框中的“建筑立面”图标,命令行提示如下:
请输入立面方向或[正立面(F)/背立面(B)/左立面(L)/右立面(R)]<退出>:F >>键入“F”,回车。
请选择要出现在立面图上的轴线:找到1个 >>单击起始轴①轴处的轴线。
请选择要出现在立面图上的轴线:找到1个,总计2个 >>单击终止轴⑧轴处的轴线。
请选择要出现在立面图上的轴线: >>回车。
弹出如图7.50所示的“立面生成设置”对话框,将勾选的“右侧标注”去掉,单击“生成立面”按钮。

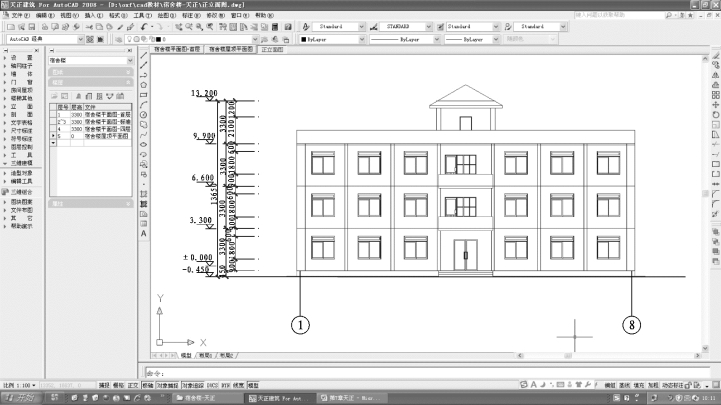

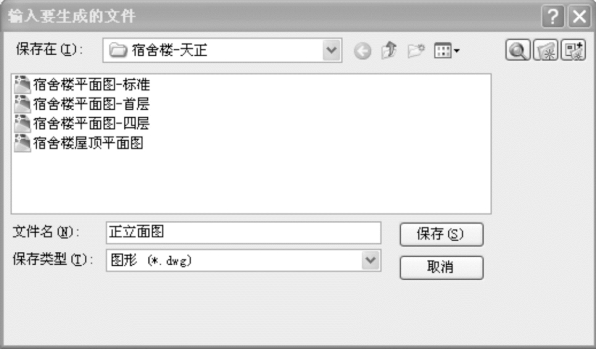

弹出如图7.51所示的“输入要生成的文件”对话框,选择保存路径和文件名“正立面图”,单击“保存”按钮,绘图屏幕上自动生成如图7.52所示的立面图。
其他立面图按同样的方法生成。(www.daowen.com)

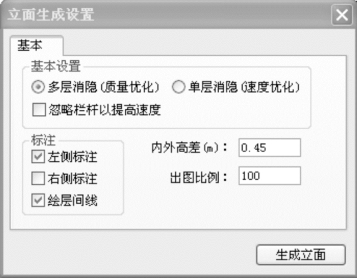

图7.50 “立面生成设置”对话框
图7.51 保存“正立面图”文件的对话框
图7.52 生成的正立面图
3)生成剖面图
打开首层平面图,在“工程管理”对话框中单击“建筑剖面”图标。命令行提示:
请选择一剖切线: >>单击“1—1”剖切号。
请选择要出现在剖面图上的轴线:指定对角点:找到4个 >>框选ABCD四条轴线。
请选择要出现在剖面图上的轴线: >>回车。

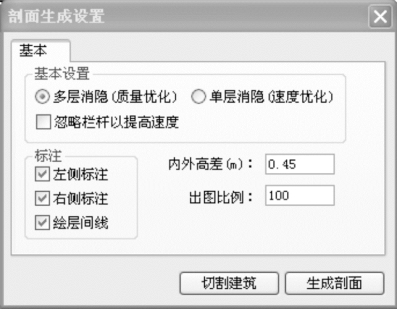

弹出“剖面生成设置”对话框(图7.53),单击对话框的“生成剖面”按钮,弹出与图7.51一样的保存文件的对话框;选择保存路径,填入文件名“1—1剖面图”,单击“保存”,绘图屏幕上自动生成如图7.54所示的剖面图。
图7.53 “剖面生成设置”对话框
图7.54 生成的1—1剖面图
4)生成三维建筑模型

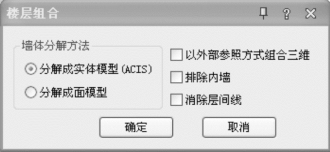

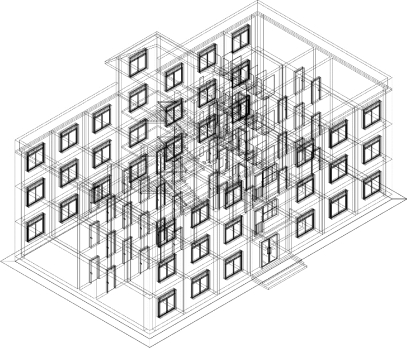

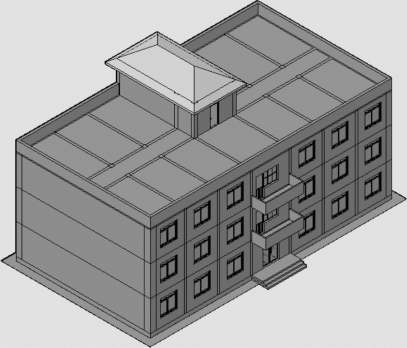

在“工程管理”对话框中单击“三维组合建筑模型”图标,弹出“楼层组合”对话框(图7.55);单击对话框的“确定”按钮,弹出保存文件的对话框,选择保存路径,填入文件名“三维建筑模型”,单击“保存”,绘图屏幕上自动生成图7.56所示的三维建筑模型线框。如图7.57所示为“视觉样式”为“概念”的效果。
图7.55 “楼层组合”对话框
图7.56 生成的三维建筑模型线框
图7.57 视觉样式为“概念”的宿舍楼三维建筑模型
