1）首层平面图

将标准层平面图另存为首层平面图，并按图7.35进行修改。

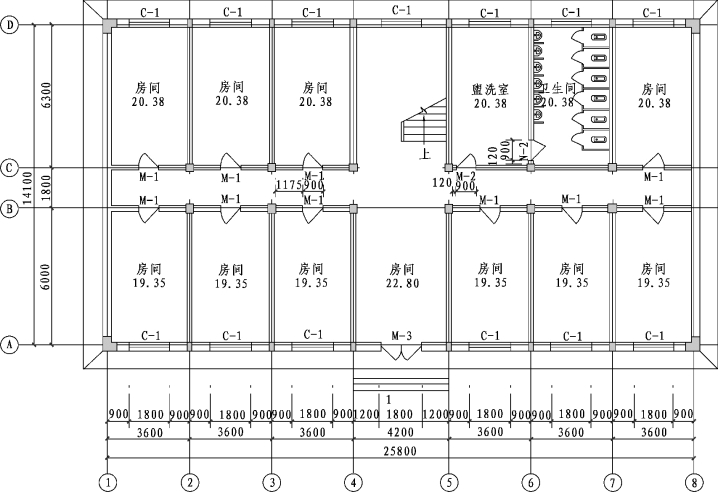

图7.35　首层平面图

（1）删除构件

删除阳台、门连窗、④～⑤轴的内墙和门。

（2）修改楼梯

双击楼梯，弹出“双跑楼梯”对话框，单击“层类型”下方的“首层”，单击“确定”按钮，楼梯已改为首层的楼梯，如图7.36所示。

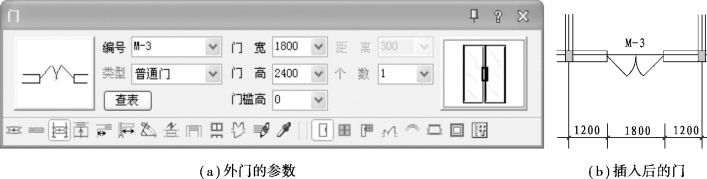

（3）绘制外门M-3

门的平面样式为“双扇平开门（半开）”；门的三维样式为“玻璃门：不锈钢双扇门4”。以轴线中心的方式插入，如图7.37所示。

（4）绘制单面台阶

点击天正菜单的“楼梯其他→【台阶】”，弹出“台阶”对话框，单击第一种插入方式（矩形单面台阶），将“平台宽度”改为“1200”，如图7.38（a）所示。命令行提示：

命令：　T91_TSTEP

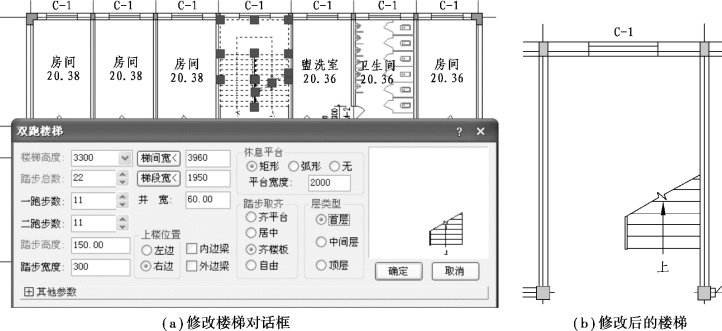

图7.36　修改首层楼梯

图7.37　绘制外门“M-3”

指定第一点或　[中心定位（C）/门窗对中（D）]＜退出＞：　＞＞单击图7.38（b）中的A点。

第二点或[翻转到另一侧（F）]＜取消＞：　　＞＞单击图7.38（b）中的B点。

指定第一点或　[中心定位（C）/门窗对中（D）]＜退出＞：　　＞＞回车。

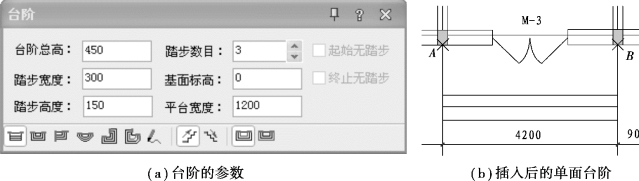

图7.38　绘制单面台阶

（5）绘制散水

点击天正菜单的“楼梯其他”→【散水】，弹出“散水”对话框，改散水宽为“800”，默认绘制方式（搜索自动生成）。然后按命令行提示，框选所有的墙体（图7.39），回车后生成的散水如图7.40所示。

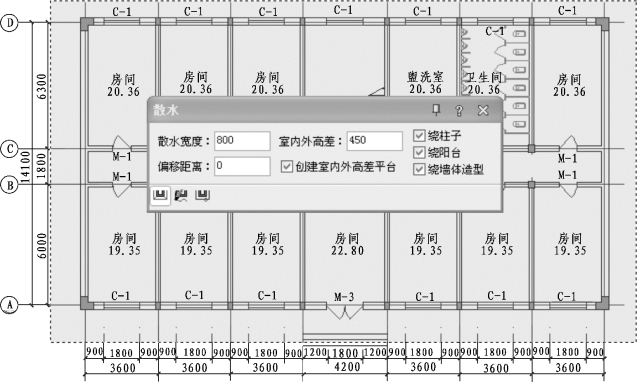

图7.39　散水对话框与框选墙体

图7.40　绘制的散水

2）四层平面图

将标准层平面图另存为四层平面图，并进行修改。四层平面图如图7.41所示。

图7.41　四层平面图

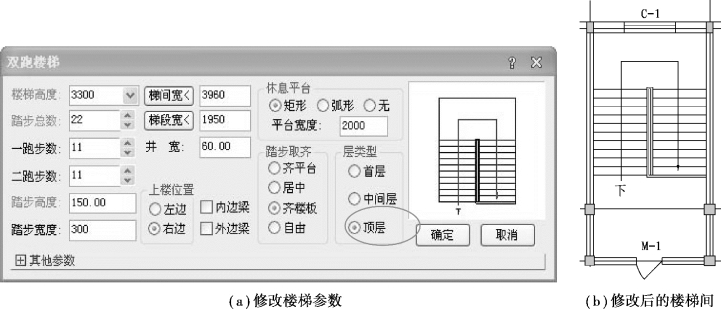

（1）修改楼梯间（图7.42）

①双击楼梯，在弹出的如图7.42（a）所示的“双跑楼梯”对话框中，选“顶层”，将楼梯改为顶层楼梯。

②用夹点连接墙体，注意要将墙体拖到轴线交点处。修改后的楼梯间如图7.42（b）所示。

(www.daowen.com)

图7.42　修改顶层楼梯间

（2）绘制屋顶平台

①沿外墙外轮廓绘制与楼梯间相接的多段线，作为生成阳台的路径线，并删除楼梯间以外的构件，如图7.43所示。

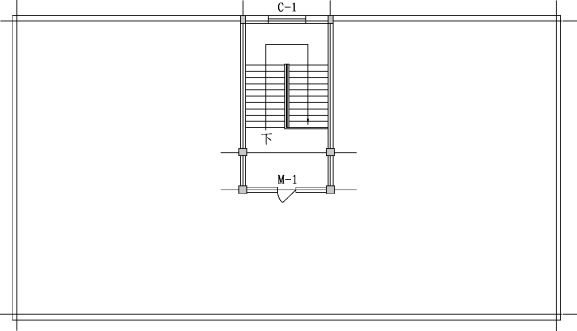

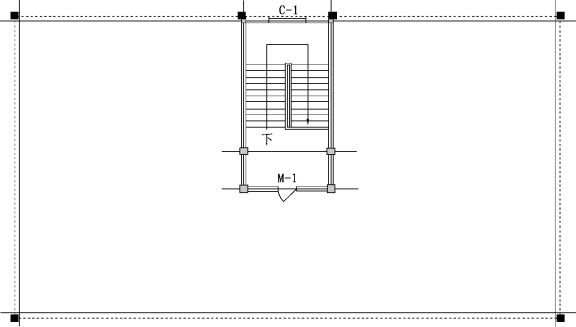

图7.43　绘制多段线后删除多余构件

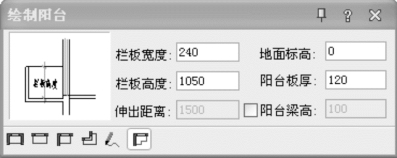

②用【阳台】命令绘制屋顶平台。调用【阳台】命令，弹出“绘制阳台”对话框，修改参数的对话框如图7.44所示。单击绘制方式（选择已有路径生成）。

图7.44　“绘制阳台”对话框

命令行提示：

选择一曲线（LINE/ARC/PLINE）＜退出＞：　＞＞选择绘制的多段线。

请选择邻接的墙（或门窗）和柱：指定对角点：找到14个　＞＞框选全部楼梯间。

请选择邻接的墙（或门窗）和柱：　　＞＞回车。

请点取接墙的边：　　＞＞回车。此时图中楼梯间的左、下、右三边变红、变虚。

选择一曲线（LINE/ARC/PLINE）＜退出＞：　＞＞回车。

生成的屋顶平台如图7.45所示。

3）屋顶平面图

为楼梯间绘制四坡屋顶，即屋顶平面图。将四层平面图保存后，另存为“屋顶平面图”。在四层的基础上修改屋顶。

（1）搜屋顶线

点击天正菜单“房间屋顶”→【搜屋顶线】，命令行提示：

请选择构成一完整建筑物的所有墙体（或门窗）：指定对角点：找到8个　　＞＞框选楼梯间。

请选择构成一完整建筑物的所有墙体（或门窗）：　＞＞回车。

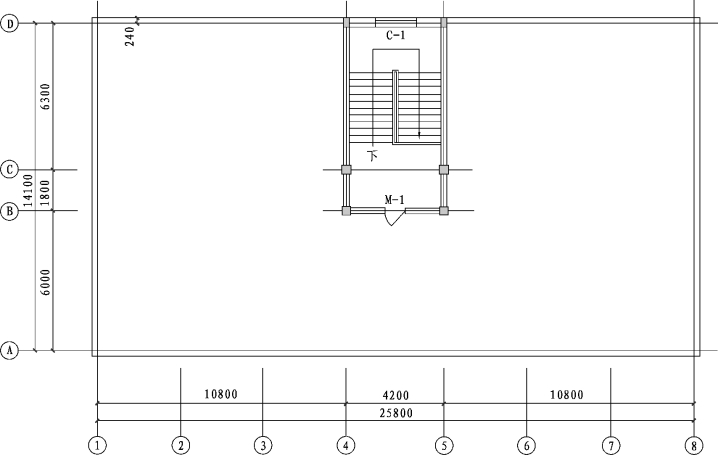

图7.45　屋顶平台

偏移外皮距离＜600＞：　　＞＞回车。

生成如图7.46（a）所示的屋顶多段线（可用CAD命令绘制）。

（2）生成四坡顶

点击天正菜单“房间屋顶”→【任意坡顶】，命令行提示：

选择一封闭的多段线＜退出＞：　＞＞点选上一步搜到的屋顶线。

请输入坡度角＜30＞：　　＞＞回车。

出檐长＜600＞：　　＞＞回车。

生成的屋顶如图7.46（b）所示。

（3）删除多余构件

删除屋顶和相关轴线以外的构件，如图7.46（c）所示。

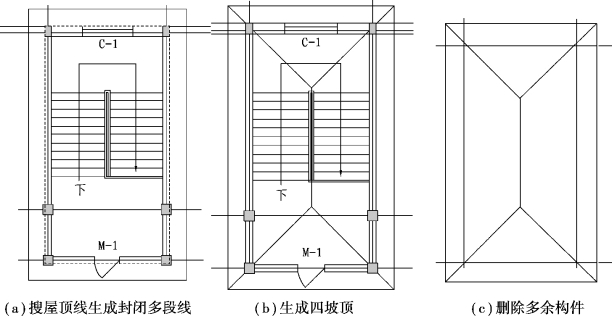

图7.46　绘制屋顶平面图
