标准层平面图如图7.1所示。

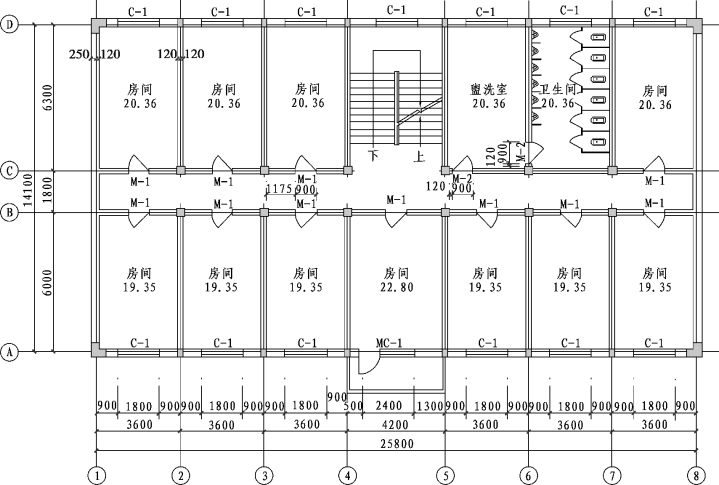

图7.1　宿舍楼标准层平面图

1）设置当前层高

天正建筑默认的层高是3000 mm。调用天正菜单“设置”子菜单中的【天正选项】，弹出“天正选项”对话框，在对话框中将“当前层高”改为“3300”（图7.2）。

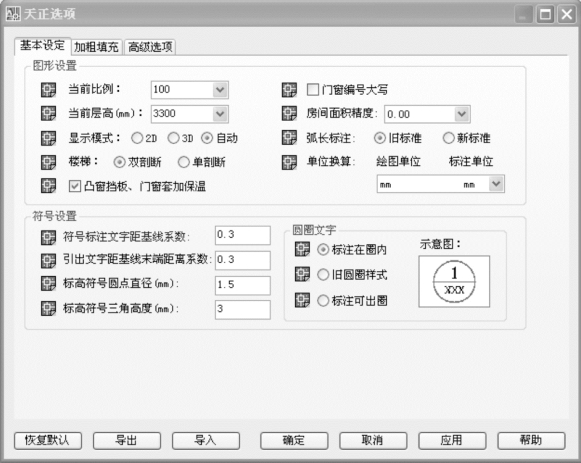

图7.2　修改当前层高

2）建立轴网

（1）绘制轴网

调用天正菜单命令的方法是：单击天正菜单，或键盘输入快捷命令。【绘制轴网】命令的调用方法是：单击天正菜单的“轴网柱子→绘制轴网”，或在命令行键入“HZZW”回车。在以后的天正菜单调用时不再一一解释。

在弹出的“绘制轴网”对话框中输入数据。上下开间要从左到右输入，当只输入上或下开间尺寸时，上下开间一样；左右进深要从下到上输入，当只输入左或右进深尺寸时，左右进深一样。

在默认显示的“下开”的上方输入“轴间距”和个数。对于“3600”这个符合模数的数据可以从右侧的列表中点取，列表中没有的开间数据可直接键入；“个数”为“3”可以直接键入，也可以从“个数”右边“∨”的下拉列表中选取（图7.3）。

若要删除某行，可点选这一行，在其前面的“▶”处单击鼠标右键，选择“删除行”。

同样建立左进深的数据，进深数据“6300”需要键入（图7.4）。

单击对话框的“确定”按钮，返回绘图屏幕，命令行提示：

点取位置或[转90度（A）/左右翻（S）/上下翻（D）/对齐（F）/改转角（R）/改基点（T）]＜退出＞：

在屏幕任意点点击后，建立了如图7.5所示的轴网。

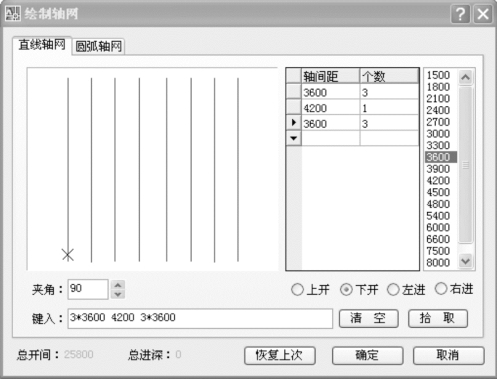

图7.3　输入开间轴网数据

图7.4　输入进深轴网数据

图7.5　在绘图区定位直线轴网

（2）轴网标注

调用天正菜单的【轴线标注】命令，弹出“轴网标注”对话框（图7.6），单击“单侧标注”，命令行提示：

请选择起始轴线＜退出＞：　　＞＞单击①轴下端，此时对话框中的“起始轴号”自动变为①。

请选择终止轴线＜退出＞：　　＞＞单击⑧轴下端，开间的轴线变虚。

请选择不需要标注的轴线：　　＞＞回车，①～⑧轴已在轴线下方标注完毕。

请选择起始轴线＜退出＞：　　＞＞单击Ⓐ轴左端，此时对话框中的“起始轴号”自动变为Ⓐ。

请选择终止轴线＜退出＞：　　＞＞单击Ⓓ轴左端，进深的轴线变虚。

请选择不需要标注的轴线：　　＞＞回车，Ⓐ～Ⓓ轴已在轴线左方标注完毕。

请选择起始轴线＜退出＞：　　＞＞回车。

注意：标注开间的轴网时，起始和终止轴线要从左到右点击；标注进深的轴网时，起始和终止轴线要从下到上点击。

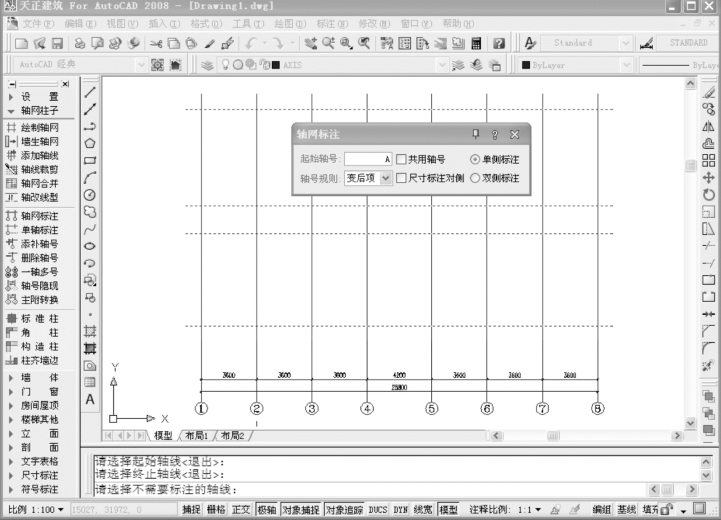

图7.6　轴网标注

（3）轴网裁剪

调用天正菜单的【轴线裁剪】命令，命令行提示：

命令：T91_TClipAxis

矩形的第一个角点或[多边形裁剪（P）/轴线取齐（F）]＜退出＞：

另一个角点＜退出＞：

重复命令通过矩形框剪掉不需要绘制墙体的轴线部分，如图7.7所示的走道和楼梯部位。

图7.7　轴线裁剪

3）绘制墙体

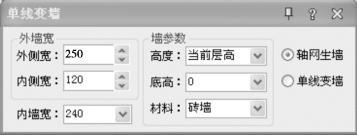

通过【单线变墙】命令由已绘制的轴网生成墙体。这种绘制墙体的方法非常便捷，适合轴网整齐的墙体绘制。调用【单线变墙】后弹出“单线变墙”对话框（图7.8）。此时命令行提示：“选择要变成墙体的直线、圆弧或多段线”，窗选所有轴网，在轴线的交点之间生成墙体（图7.9）。

图7.8　“单线变墙”由轴网生墙的对话框

4）插入柱子

①在走道两边插入350 mm×350 mm的标准柱。单击“轴网柱子”菜单的【标准柱】，弹出“标准柱”对话框，键入柱子的尺寸，选择下面第3个图标的插入方式，即在指定的矩形区域内的轴线交点处插入柱子。在屏幕上框选走道两边轴线的交点（图7.10），在交点处插入柱子。

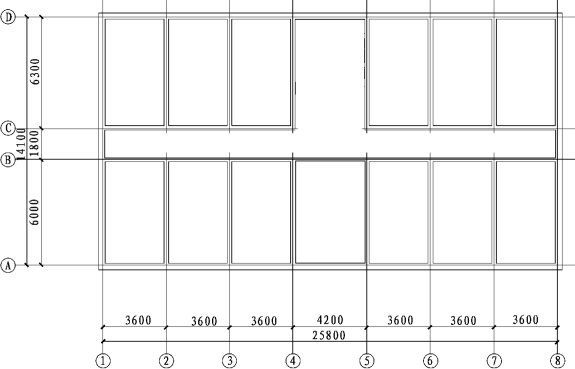

图7.9　生成墙体

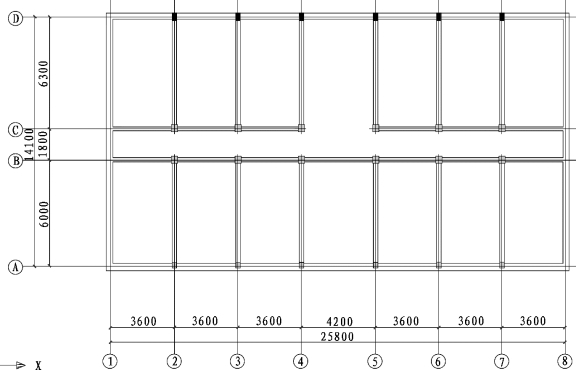

图7.10　插入标准柱

②在上下外墙与内横墙交点插入240 mm×370 mm的标准柱（柱与墙外皮平齐）。

a.先以与上步同样的方法在上下外墙与内横墙交点处插入240 mm×370 mm的标准柱（图7.11）。打开状态行的“填充”，显示填充的柱子（图7.12）。

b.点击【柱齐墙边】命令，使边柱与墙边对齐（图7.13）。命令行提示：

请点取墙边＜退出＞：　　＞＞单击墙体外边缘。

选择对齐方式相同的多个柱子＜退出＞：指定对角点：找到6个　　＞＞框选这一排柱子。

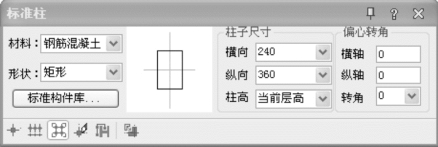

图7.11　插入240 mm×360 mm的标准柱对话框

图7.12　插入上下边柱并打开“填充”

选择对齐方式相同的多个柱子＜退出＞：　　＞＞回车。

请点取柱边＜退出＞：　　＞＞单击其中一个柱子的外边缘，此时这排柱子的外边缘与墙体的外边缘对齐。

……重复另一侧的柱子与墙体对齐。

图7.13　柱齐墙边

5）插入角柱

调用天正菜单的“轴网柱子→【角柱】”，命令行提示：“请选取墙角或[参考点（R）]＜退出＞：”，单击一个墙角，弹出如图7.14所示的“转角柱参数”对话框。在对话框中修改“长度”和“宽度”都为“400”，单击“确定”按钮，在图中插入一个角柱。同样重复执行命令，完成其他3个角柱。

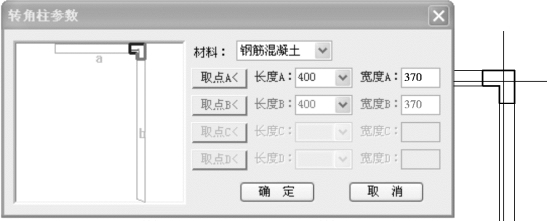

图7.14　“转角柱参数”对话框

6）插入门窗

（1）插入门“M-1”

调用天正菜单的“门窗”→【门窗】弹出图7.15中的“门”对话框。

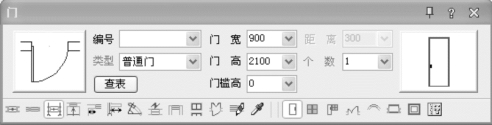

图7.15　“门”对话框

对话框的左侧是门的平面样式，右侧是门的三维样式；中间是门的参数；下方左侧是门窗的插入方式；下方右侧是转换功能按钮，可转换为插入窗、门连窗、子母门、弧窗、凸窗、矩形洞等。

插入方式：依据点取位置两侧的轴线进行等分插入，以下简称为轴线中心插入。

单击平面样式可进入“天正图库管理系统”平面样式的对话框，单击左侧的“+”号，展开平面门的列表，并在右侧显示各种门的样式（图7.16），从中选择“单扇平开门（半开）样式，双击后返回“门”对话框，可以从如图7.17（a）所示的对话框中看到平面样式已改变。三维门也可按同样的方法选取其他样式。

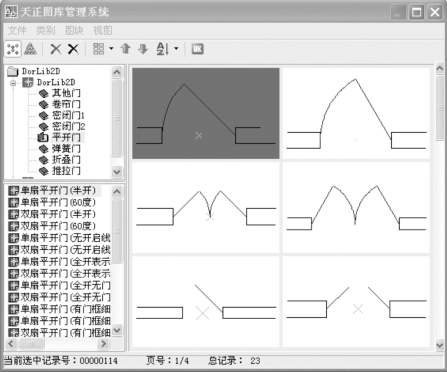

图7.16　打开“天正图库管理系统”的平面门修改平面样式

在编号处键入“M-1”，其他参数不作修改；点击插入方式（在点取的墙段上等分插入，简称为墙段中心）；将光标移到绘图区。命令行提示及操作如下：

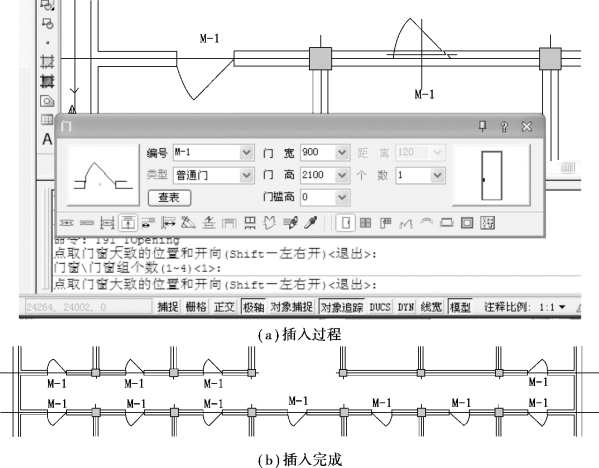

图7.17　插入门“M-1”

点取门窗大致的位置和开向（Shift-左右开）＜退出＞：　　＞＞在需要插门的墙体下侧大致位置点取。当光标移向墙上下的某一侧，门便向该侧开启；按一下“Shift”键松开，会改变门的左右开启方向。图7.17（a）中光标所在位置的门是将光标移向墙上侧，按一下“Shift”键松开后的效果。

指定参考轴线[S]/门窗或门窗组个数（1～4）＜1＞：　　＞＞回车执行1个。

其他“M-1”可连续插入，也可通过AutoCAD的编辑命令进行复制和镜像，如图7.17（b）所示。

（2）垛宽定距方式插入“M-2”

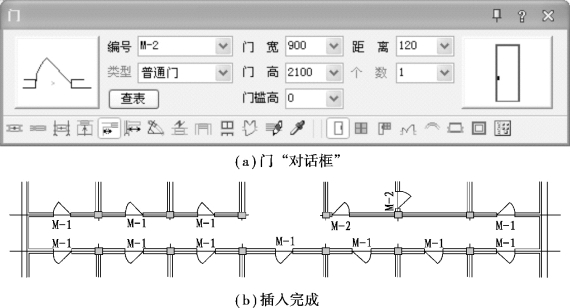

在“门”对话框中〔图7.18（a）〕修改编号为“M-2”；插入方式点取（垛宽定距插入）；将参数“距离”改为“120”。在绘图区点门的大致位置，就可插入门“M-2”，如图7.18（b）所示。

（3）轴线中心方式插入窗“C-1”

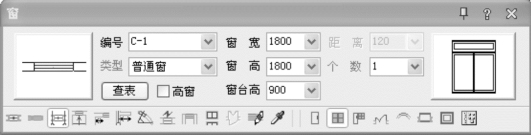

同样调用【门窗】命令，弹出“门”对话框。单击右下方的转换按钮，“门”对话框转换为“窗”对话框（图7.19）。

在“窗”对话框填入编号“C-1”；修改窗高为“1800”；单击窗的三维样式，可进入“天正图库管理系统”三维样式的对话框，单击“窗”左侧的“+”号，展开三维窗的列表，并在右侧显示各种窗的样式（图7.20），从中选择“有亮子的推拉窗”样式，双击后返回“窗”对话框，可以看到三维样式已改变。与插入“M-1”相同，以轴线中心方式插入窗“C-1”，如图7.21所示。

(www.daowen.com)

图7.18　插入门“M-2”

图7.19　窗对话框

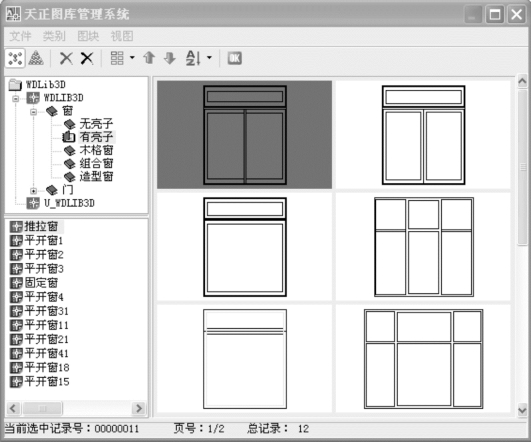

图7.20　打开“天正图库管理系统”的三维窗修改三维样式

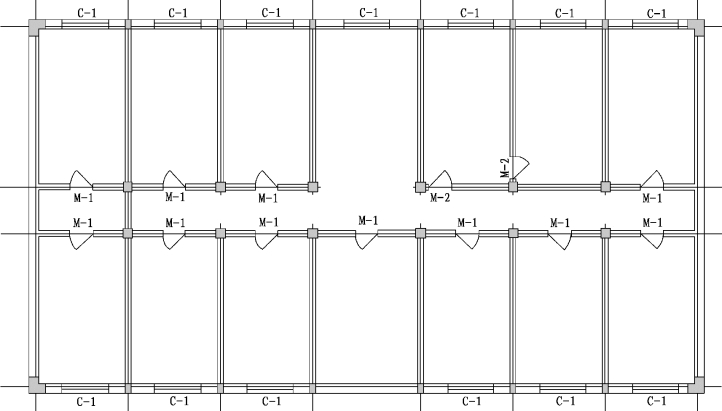

图7.21　插入“C-1”

（4）轴线定距方式插入门连窗“MC-1”

同样调用【门窗】命令，弹出上次的“窗”对话框。单击右下方的转换按钮，“门”对话框转换为“门连窗”对话框，如图7.22（a）所示。

在“门连窗”对话框填入编号“MC-1”；修改总宽为“2400”，“门宽”为“900”；单击插入方式（轴线定距插入）；在编辑区的“距离”下选取“500”。光标指向绘图区，在墙上靠近定距轴线的一侧点击一下，插入的“MC-1”，如图7.22（b）所示。

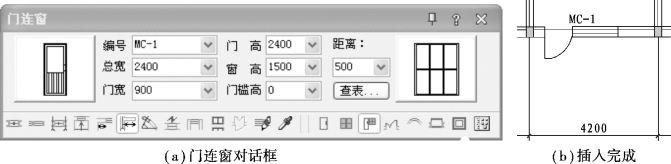

图7.22　轴线定距方式插入门连窗“MC-1”

7）绘制阳台

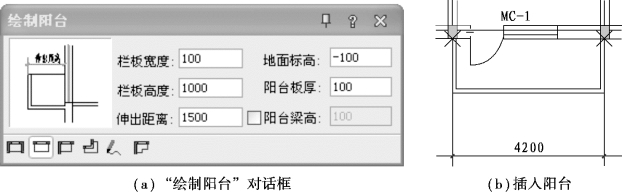

调用天正菜单的“楼梯其他”→【阳台】命令，弹出如图7.23所示的“绘制阳台”对话框。对话框左侧是阳台的剖面样式，右侧是阳台的参数，点击任一参数的数值处，阳台样式中便显示该参数的位置，方便正确地输入对应的值。下面是绘制阳台的方式，可绘制凹阳台、矩形三面阳台（凸阳台）、阴角阳台、沿墙偏移绘制（转角阳台）、任意绘制阳台、选择已有的路径生成。

以默认的阳台参数和方式“矩形三面阳台（凸阳台）”绘制阳台。命令行提示：

命令：T91_TBalcony

阳台起点＜退出＞：　　＞＞单击左侧“×”点。

阳台终点或[翻转到另一侧（F）]＜取消＞：　　＞＞单击右侧“×”点。注意阳台的起点和终点要沿外墙按逆时针方向分别点取，否则显示在墙内侧，需要选“翻转到另一侧（F）”选项。

阳台起点＜退出＞：　　＞＞回车结束。阳台可连续绘制多个。

图7.23　绘制凸阳台

8）绘制双跑楼梯

调用天正菜单的“楼梯其他”→【双跑楼梯】命令，弹出如图7.24所示的“双跑楼梯”对话框。

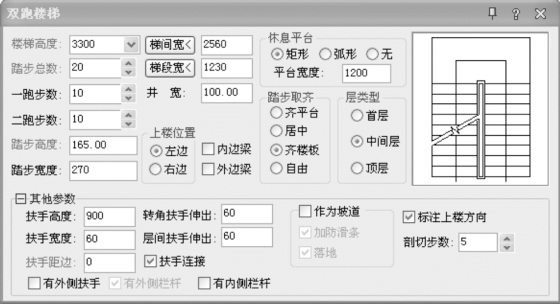

图7.24　“双跑楼梯”对话框

按图7.25修改各项参数：

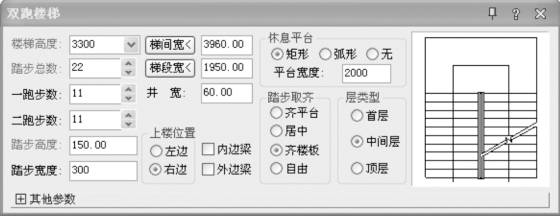

图7.25　修改后的“双跑楼梯”对话框

图7.26　插入后的楼梯

“楼梯高度”后的“3300”与初始设置的层高一致。

“踏步总数”改为“22”，下面的一跑步数和二跑步数自动改为“11”。

“踏步高度”后的“150”自动算得：3300/22=150，即楼梯高度、踏步总数和踏步高度相关联。

“踏步宽度”修改为“300”。

“梯间宽”的数值可键入，也可点“梯间宽﹤”在平面点取确定楼梯间净宽的两点，如图7.26的A，B点，由两点定距，后面的数据会跟着修改。一般采取两点定距的方法较快捷。

“梯段宽”与下面的“井宽”和上面的“梯间宽”相关：梯间宽=2×梯段宽+井宽。先键入“井宽”为“60”，“梯段宽”自动改为“1950”。

“平台宽”不得小于“梯段宽”，键入“2000”。

其他项默认。修改完成后，单击楼梯间的A点插入楼梯。

9）搜索房间、创建地面

由于楼梯处没有楼板，需要先绘制一段虚墙，将楼梯与楼层平台分开，以便删除楼梯处地面。

（1）绘制虚墙

依次点击“墙体”→“绘制墙体”，在“绘制墙体”对话框中的“用途”处选“虚墙”，如图7.27（a）所示。打开对象捕捉（F3）、对象追踪捕捉（F11），绘制虚墙AB（虚墙一定要与点为轴线相交），如图7.27（b）所示。

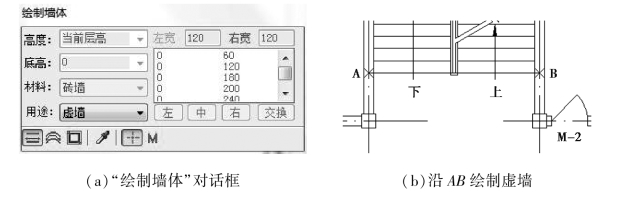

图7.27　绘制虚墙

（2）搜索房间

调用天正菜单的“房间屋顶”→【搜索房间】命令，弹出“搜索房间”对话框，去掉勾选“屏蔽背景”如图7.28（a）所示。命令行提示：

请选择构成一完整建筑物的所有墙体（或门窗）＜退出＞：指定对角点：　　＞＞框选整个建筑平面。

请选择构成一完整建筑物的所有墙体（或门窗）：　＞＞回车。

请点取建筑面积的标注位置＜退出＞：　＞＞单击建筑平面之外一点。

单击楼梯处的文字可以看到楼梯处的楼板是独立的部分，如图7.28（b）所示，把该部分删除即可（略）。

标注完成后修改盥洗室和卫生间的名称：双击修改（略）。

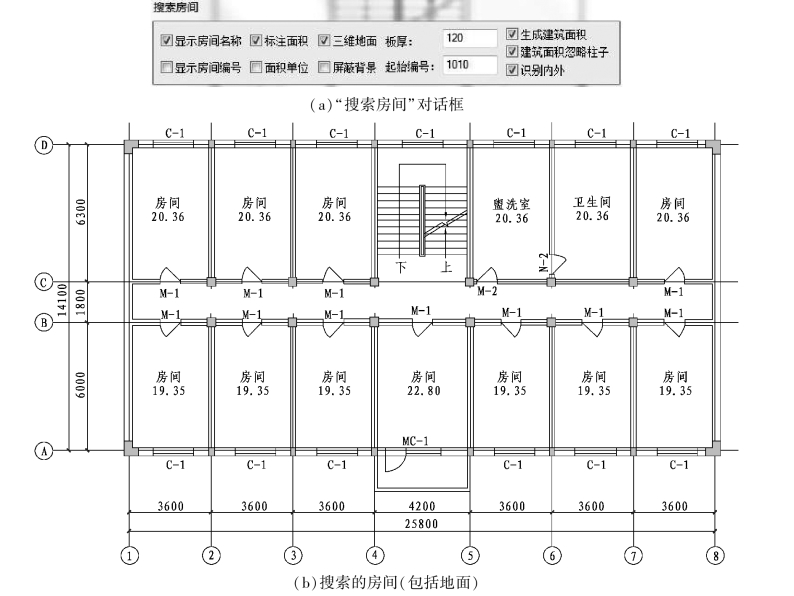

图7.28　搜索房间

10）三维观察

前面提到，在二维平面图中实际绘制的是三维构件，平面图只是三维实体的俯视图。通过点击AutoCAD下拉菜单的“视图”→“三维视图”→“西南等轴测”，可看到绘制的墙体、门窗、楼梯、阳台为三维实体（图7.29）。

点击下拉菜单的“视图”→“视觉样式”→“着色、概念或真实”，以及“视图”→“动态观察”→“自由动态观察”，可以看到地面，楼梯处无地面（略）。

点击“视图”→“三维视图”→“俯视”可返回平面图。

11）布置卫生间

（1）布置洁具

点击天正菜单的“房间屋顶”→“房间布置”→【布置洁具】，弹出如图7.30所示的“天正洁具”对话框。点击“大便器”，选右侧图示的大便器，左侧显示：蹲便器（高位水箱）。双击后弹出“布置蹲便器（高位水箱）”对话框（图7.31），默认其参数。

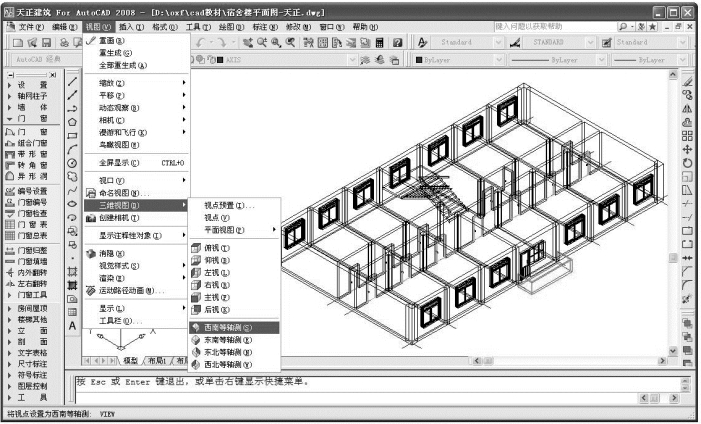

图7.29　三维观察标准层

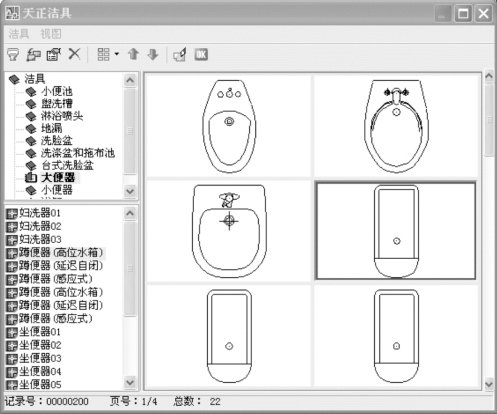

图7.30　“天正洁具”对话框

命令行提示：

命令：T91_TSan

请选择沿墙边线＜退出＞：　　＞＞在卫生间右墙左侧靠上的位置点击一下（图7.31），光标移到墙上角点处。

插入第一个洁具[插入基点（B）]＜退出＞：　＞＞光标向下任意点击一下。

图7.31　布置蹲便器的对话框及点取墙边线示意

图7.32　卫生间洁具布置

下一个＜结束＞：　　＞＞光标向下任意点击一下。

下一个＜结束＞：　　＞＞光标向下任意点击一下。

……

下一个＜结束＞：　　＞＞回车结束。

请选择沿墙边线＜退出＞：　　＞＞回车退出。

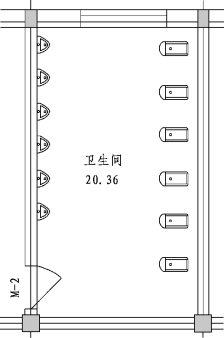

以同样的方法选择一种小便器，沿卫生间左侧墙体进行布置。布置好的大便器和小便器如图7.32所示。

（2）布置隔断和隔板

在大便器周围布置隔断，在小便器两侧布置隔板。

点击天正菜单的“房间屋顶”→“房间布置”→【布置隔断】。命令行提示：

命令：　T91_TAPART

输入一直线来选洁具！　　＞＞下面要通过“起点”和“终点”绘制一条穿过所有洁具的直线（图7.33）。

图7.33　布置隔断时输入的直线

图7.34　布置好的隔断和隔板

起点：

终点：

隔板长度＜1200＞：　　＞＞回车。

隔断门宽＜600＞：　　＞＞回车。

用同样的方法为小便器布置隔板。布置好的隔断和隔板如图7.34所示。
